100
RS02
RX
+-CNCNA
+-
+
COM
SAFETY
-
-
TX
RX1
+-CNCN
-
RX2
+-CNCNA
+-
+
-
TX1 TX2

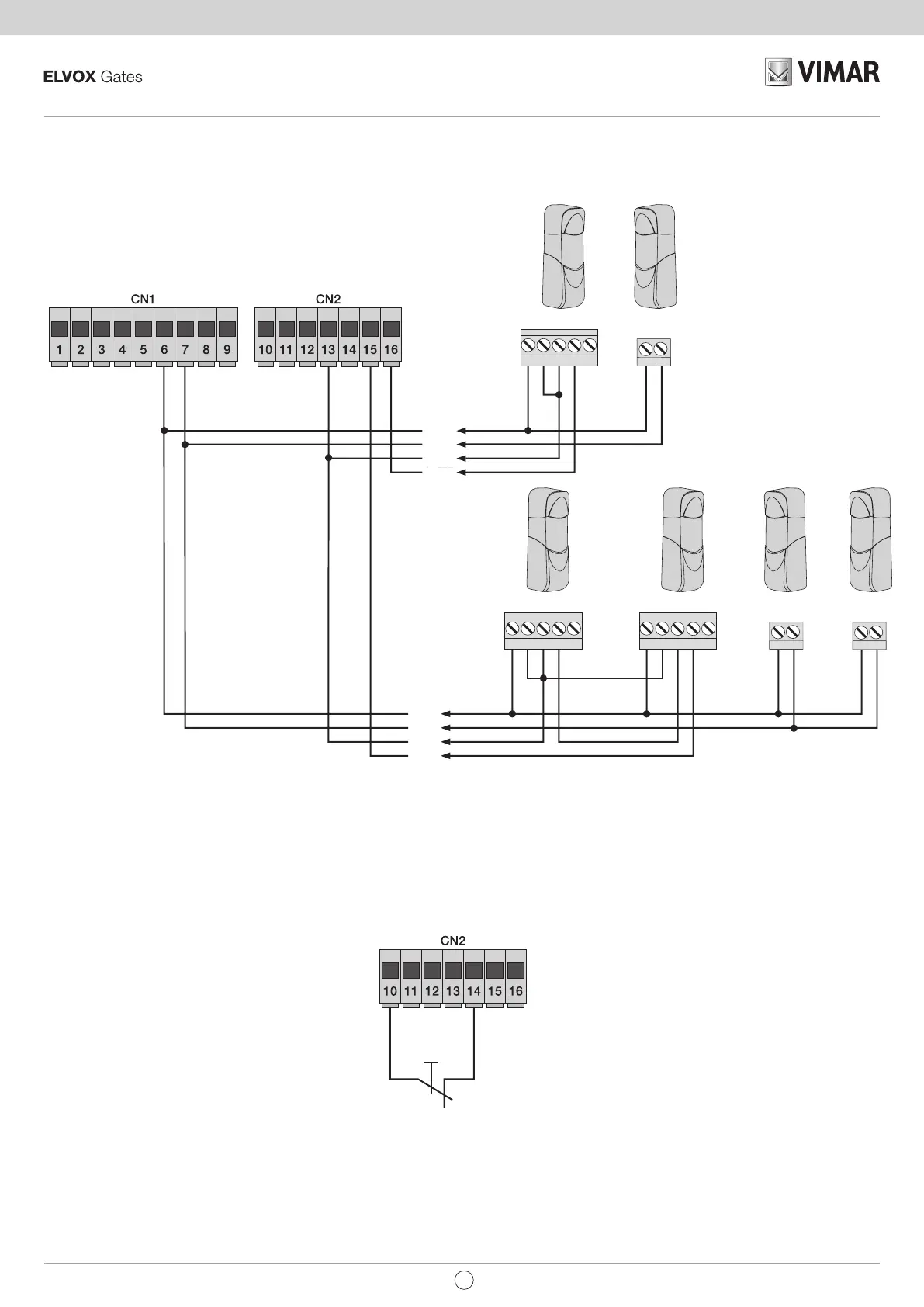

4.6.1 Anschluss der Lichtschranken mit aktiver Fototest-Funktion
Bei Aktivierung der Fototest-Funktion (das Steuergerät prüft den Betrieb der Lichtschranken, siehe Parameter 8) folgenden Anschluss beachten (bei jedem
MoTors/Sperrentart unterbricht das Steuergerät die Versorgung zum Sender der Lichtschranke, um die Funktion nachzuweisen):
Anschluss der Stopptaste, Ruhekontakt, die Öffnung des Kontakts bewirkt den Stopp des Tors/Sperren und die Unterbrechung der Zeit für das automa-
tische Schließen (bei nicht gedrückter Taste muss die LED STOP erleuchtet sein), sofern nicht verwendet, eine Schaltbrücke zwischen COM und STOP
einfügen
4.7- Anschluss der Stopptaste
HINWEIS: Falls in der Anlage keine Lichtschranken, Kontaktleisten oder Stopptasten vorhanden sein sollten (die Eingänge FOTO, STPA und
STOP müssen mit dem gemeinsamen Kontakt, Klemme 13, überbrückt werden), die Fototest-Funktion nicht aktivieren.
STPA als
interne Lichtschranke
Taste mit Ruhekontakt
Abb. 10
Abb. 11
COM
COM
FOTO
STPA
+
-
COM
FOTO
STPA
COM
STOP
DE
