RS02

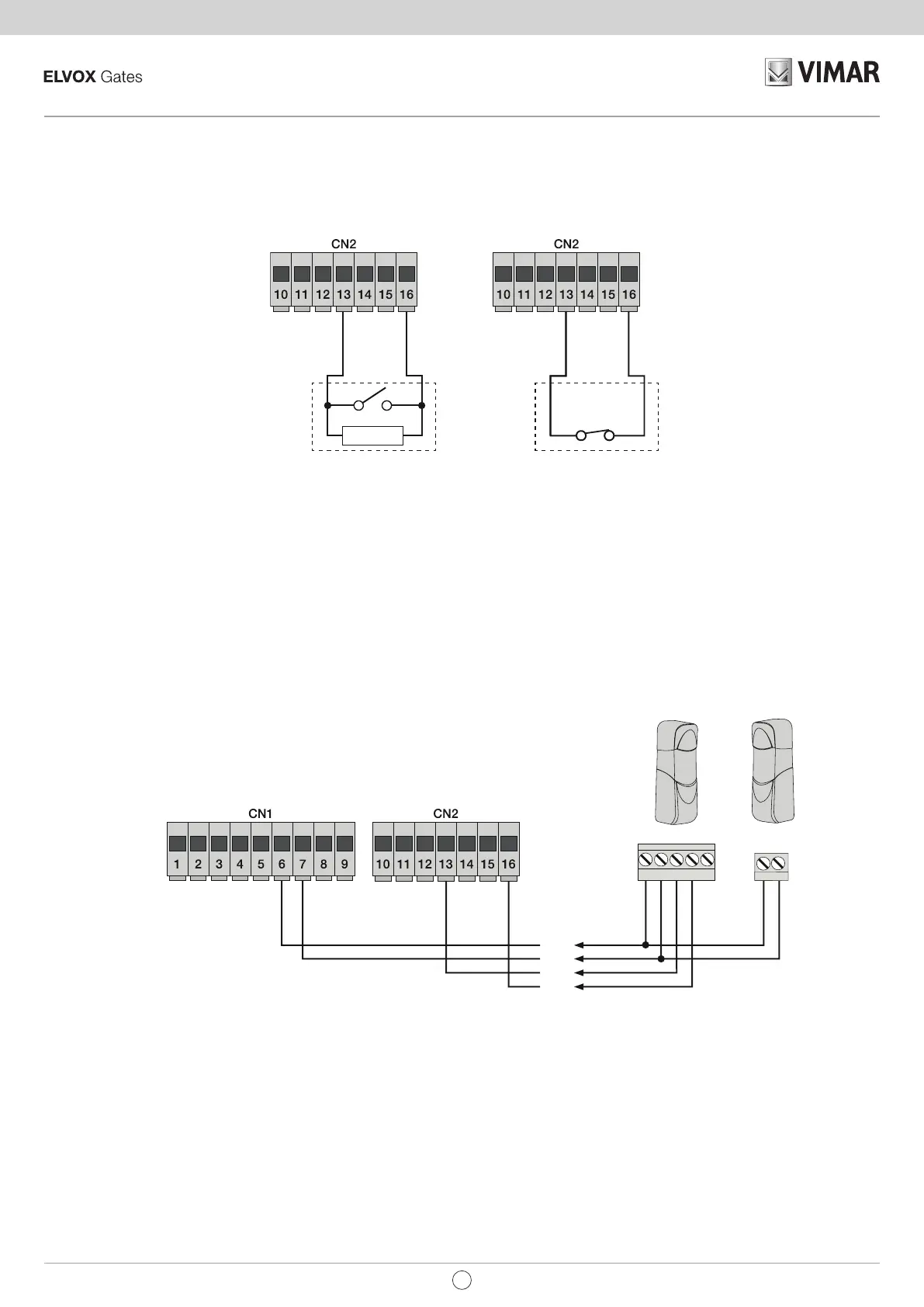

4.5- Anschluss der Kontaktleiste
Bei nicht aktivierter Kontaktleiste bzw. Lichtschranke muss die LED STPA erleuchtet sein, siehe Parameter 6. Sofern nicht verwendet, eine Schalt-
brücke zwischen COM und STPA einfügen. Bei Anschluss einer Kontaktleiste an Schalter muss der Parameter 6 auf 2, beim Anschließen einer
resistiven Kontaktleiste muss der Parameter 6 auf 3 gesetzt sein (die Auslösung der Kontaktleiste beim Öffnen kehrt die Torbewegung/Sperre um
ca. 10 um, die Auslösung beim Schließen steuert die vollständige Öffnung).
4.6 Anschluss der internen Lichtschranke
Bei Anschluss des Eingangs STPA an den Empfänger der Lichtschranke den Parameter 6 auf die Werkseinstellung 1 setzen (bei Auslösung der internen
Lichtschranke stoppt das Tor/Sperre sowohl beim Öffnen als auch beim Schließen und bleibt bis zur Freigabe der Lichtschranke gestoppt, um dann wieder
in Öffnungsrichtung zu starten).
Anschluss der Kontaktleiste
mit Schalter
4.5.1 Anschluss der resistiven Kontaktleiste
Abb. 8
Abb. 9
8,2 KW
STPA als
interne Licht-
schranke
-
+
DE
RX
+-CNCNA
+-
+
COM
STPA
-
-
TX
COM COM
STPA
STPA
COM
STPA
