Vimar ELVOX RS02 User Manual

111
RS02

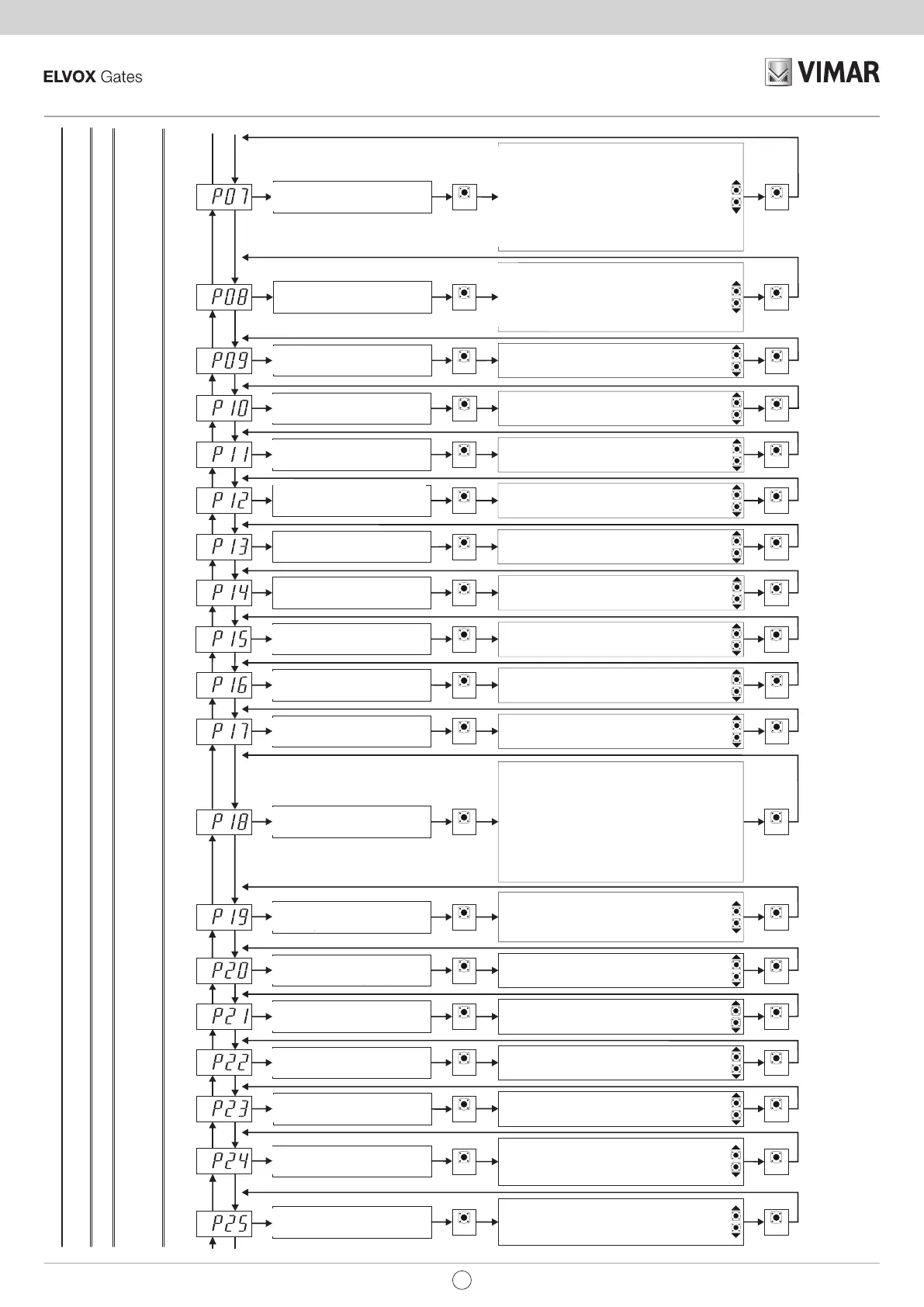

Logica uscita AUX
Test fotocellula
Spazio di rallentamento
chiusura
Spazio di rallentamento
apertura
Velocità di ciclo
in apertura
Velocità di ciclo
in chiusura
Velocità di rallentamento
in apertura
Velocità di rallentamento
in chiusura
Forza motore
Intesità arresto
in apertura
Intensità arresto
in chiusura
Pulsanti separati
Logica del funzionamento
dell’ingresso foto
Selezione secondo tasto
radiocomando (2CH)
Tempo attivazione uscita
2CH
Spazio apertura pedonale
Tipo di encoder
Intesità di accellerazione
Intensità di decelerazione
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
1 - Spenta a cancello chiuso
2 - Lampaggiante durante il movimento
e accesa a cancello fermo
3 - Lampeggiante durante il movimento
e accesa a cancello aperto
0 ÷ 536 cm
0 ÷ 536 cm
50 ÷ 100%
0 ÷ 100%
20 ÷ 75%
20 ÷ 75%
1÷ 10 (max)
0 ÷ 60 sec
Da 0 a 250 cm
0 - Controllo non attivo
1 - Controllo su ingresso FOTO
2 - Controllo su ingresso STPA
3 - Controllo su ingresso STPA e FOTO
1 - Fotoc. chiusura
2 - Bordo apertura
Da 0 - Arresto immediato
A 10 - massimo arresto soft
Da 0 - Arresto immediato
A 10 - massimo arresto soft
1 - Encoder magnetico
2 - Encoder ottico
2can - Attiva l’uscita 2CAN
pedo - Comanda l’apertura pedonale
Da 1 a 5
1 - Massima accellerazione
5 - Minima decelerazione
Da 8 a 1
8 - Massima decelerazione
1 - Minima decelarazione
0 - APCH e APED
e radiocomandi = sequenziale
1 - APCH = solo apertura
APED = solo chiusura
radiocomando = sequenziale
2 - APCH e CH1 radiocomando
= comanda solo l’apertura / APED e
CH2 = comanda solo la chiusura
Logik AUX-Ausgang
Lichtschrankentest
0 - Steuerung nicht aktiviert
1 - Steuerung auf Eingang FOTO
2 - Steuerung auf Eingang STPA
3 - Steuerung auf Eingang STPA und
FOTO
1 - Erloschen bei geschlossenem Tor
2 - Blinkt während der Bewegung
und bei stehendem Tor/Sperre erlo-
schen
3 - Blinkt während der Bewegung
und bei geö󰀨netem Tor/Sperre er-
leuchtet
Bremsweg Schließen
Bremsweg Ö󰀨nen
Zyklusgeschwindigkeit beim
Ö󰀨nen
Zyklusgeschwindigkeit beim
Schließen
Abbremsgeschwindigkeit
beim Ö󰀨nen
Abbremsgeschwindigkeit
beim Schließen
Motorkraft
Stärke der Bremsung beim
Ö󰀨nen
Stärke der Bremsung beim
Schließen
0 - Sofortige Bremsung
Bis 10 - Sanfte Bremsung
0 - Sofortige Bremsung
Bis 10 - Sanfte Bremsung
Separate Tasten
0 - APCH und APED und Funkfernsteue-
rungen = sequentiell
1 - APCH = nur Ö󰀨nung APED = nur
Schließung Funkfernsteuerung =
sequentiell
2 - APCH und CH1 Funkfernsteuerung
= steuert nur die Ö󰀨nung / APED und
CH2 = steuert nur die Schließung
Betriebslogik des Eingangs
Foto
1 - Lichts. Schließen
2 - Kontaktleiste Ö󰀨nen
Wahl zweite Taste der
Funkfernsteuerung (2CH)
2can - aktiviert den Ausgang 2CAN
pedo - steuert die Fußgänger-Ö󰀨nung
Aktivierungszeit Ausgang
2CH
Weg für Fußgänger-Ö󰀨nung
0 bis 250 cm
Encoder
Beschleunigung
Verlangsamung
Encoder 1 - magnetischer
Encoder 2 - optischer Encoder
1 bis 5
1 - Max. Beschleunigung
5 - Min. Beschleunigung
8 bis 1
8 - Max. Verlangsamung
1 - Min. Verlangsamung
DE
