140
RS02
APERTURA
Η παράμετρος 31 είναι
ρυθμισμένη στο OFF
(προεπιλογή)
Η παράμετρος 31 είναι
ρυθμισμένη στο ON
APERTURA

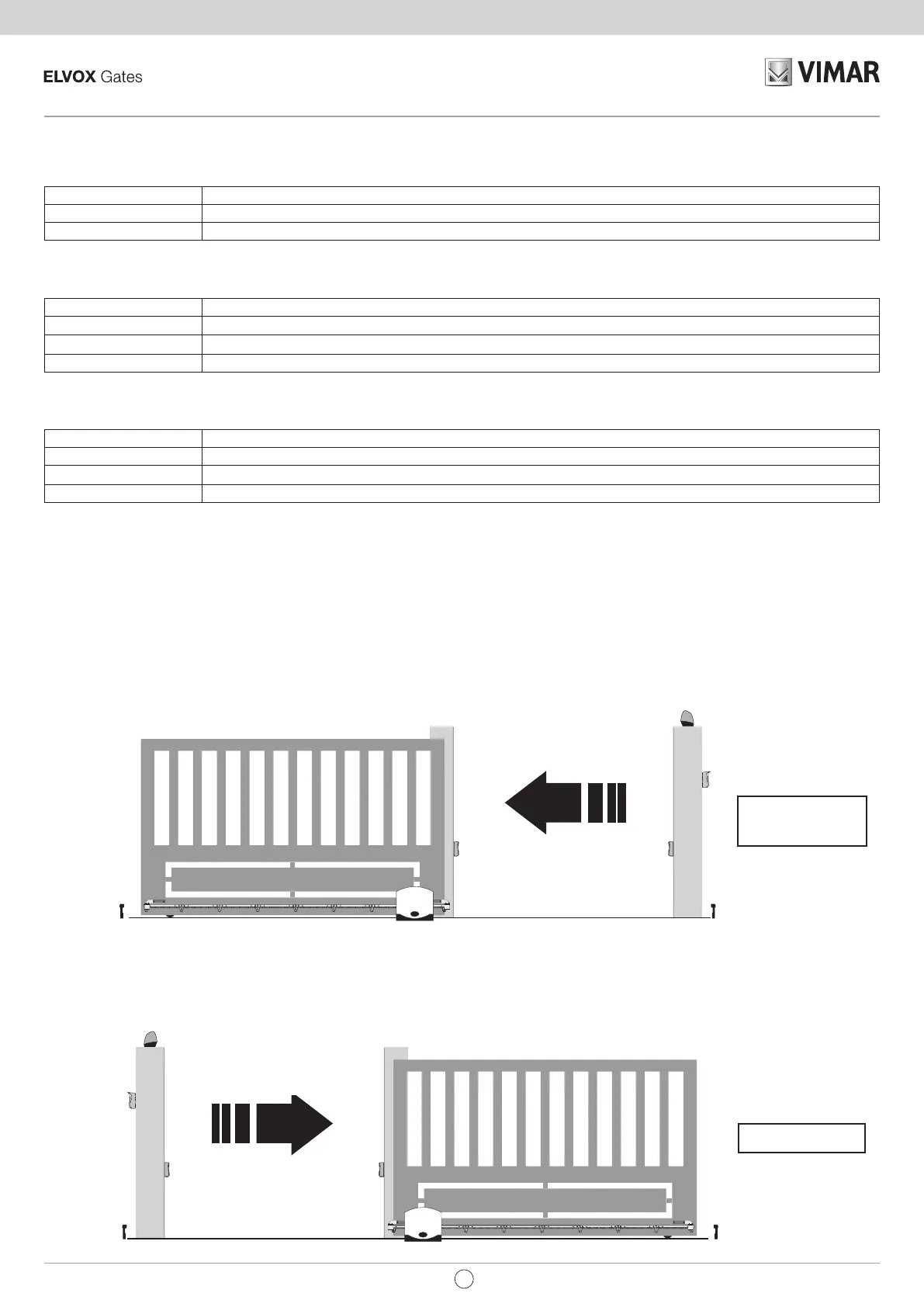

13 – ΕΓΚΑΤΑΣΤΑΣΗ ΠΛΑΚΕΤΑΣ ΣΕ ΕΚΚΙΝΗΤΕΣ ΣΥΡΟΜΕΝΗΣ ΠΟΡΤΑΣ 12V ΜΕ ΟΠΤΙΚΟ
ΚΩΔΙΚΟΠΟΙΗΤΗ
Σύνδεση ηλεκτρικού κινητήρα:
τερματικό συμβούλιο Χρώμα καλωδίου κινητήρα
1 (APM1) Κόκκινο
2 (CHM1) Μαύρο
τερματικό συμβούλιο Χρώμα καλωδίου αισθητήρα
17 (FCAP)
Καφέ
18 (COM1)
Μπλε
19 (FCCH) Μαύρο
Χρώμα καλωδίου αισθητήρα
τερματικό συμβούλιο Χρώμα καλωδίου κωδικοποιητή
SE Λευκό
-E
Μπλε
+E Καφέ
Ρύθμιση της κατεύθυνσης ανοίγματος:
όπως περιγράφεται στην παράγραφο 6, η κατεύθυνση ανοίγματος ρυθμίζεται από την παράμετρο P31:
P31 = OFF, άνοιγμα προς τα αριστερά (προεπιλογή)
P31 = ON, άνοιγμα προς τα δεξιά
ΕΓΚΑΙΝΙΑ
ΕΓΚΑΙΝΙΑ
Χρώμα καλωδίου κωδικοποιητή
EL
