14
RS02
IT
Numero
parametro
Descrizione Valori impostabili
Valore di
defaut
Valore modificato
P19
Logica funzionamento dell’ingresso
FOTO
1: l’intervento dell’ingresso FOTO inverte il movimento del
cancello/barriera durante la chiusura
2: l’intervento dell’ingresso FOTO arresta il movimento del
cancello/barriera sia in apertura che in chiusura, al disimpe-
gno torna ad aprire
1
P20 Seleziona il funzionamento del
secondo tasto del radiocomando
2CAN= attiva l’uscita 2CH
PEDO= comanda l’apertura pedonale
0
P21 Tempo attivazione uscita canale 2 1-60 secondi 1 secondo
P22 Spazio apertura pedonale 50-250 cm 148 cm
P23 Tipo di encoder 1- Encoder magnatico, 2- Encoder ottico 1
P24 Accelerazione in partenza 1-5 ( 1=massima accelerazione 5= minima accelerazione) 3
P25 Decelerazione in rallentamento 1-8 ( 8= massima decelerazione 1= minima decelerazione) 7
P26 Funzionamento con finecorsa OFF=senza finecorsa
OP= presenza del finecorsa di apertura
CL= presenza del finecorsa di chiusura
OPCL= presenza del finecorsa di apertura e chiusura
OFF
P27 Lampeggiante attivo anche con fun-
zionamento solo con batteria
ON/OFF OFF
P28 Funzionamento con batteria
0: non cambia la funzionalità
1:dopo un comando apch il cancello/barriera si apre e resta
aperto
2:il cancello/barriera si apre e resta aperto
0
P29
Uomo presente, con AP/CH comanda
l’apertura mantenendo premuto il pul-
sante, PED comanda la chiusura man-
tenendo premuto il pulsante
0: funzione non attiva
1: funzione attiva se le sicurezze sono aperte (FOTO e STPA)
2:funzione attiva con gli ingressi apch e ped, mantiene il fun-
zionamento automatico se comandato da radiocomando
0
P30 - - -
P31 Selezione del verso di apertura del
cancello/barriera
OFF:apre verso sinistra
ON: apre verso destra
OFF
N.B: dopo avere eseguito la taratura della corsa, se vengono modicati i parametri 11-12-13-14 e 31 dopo la conferma tramite il tasto ENTER nel display
compare la scritta APCH, è necessario dare in comando tramite il tasto APCH, il cancello/barriera esegue una manovra completa di apertura e di chiusura
(con questa operazione la centrale memorizza le nuove soglie di correnti con le velocità modicate)

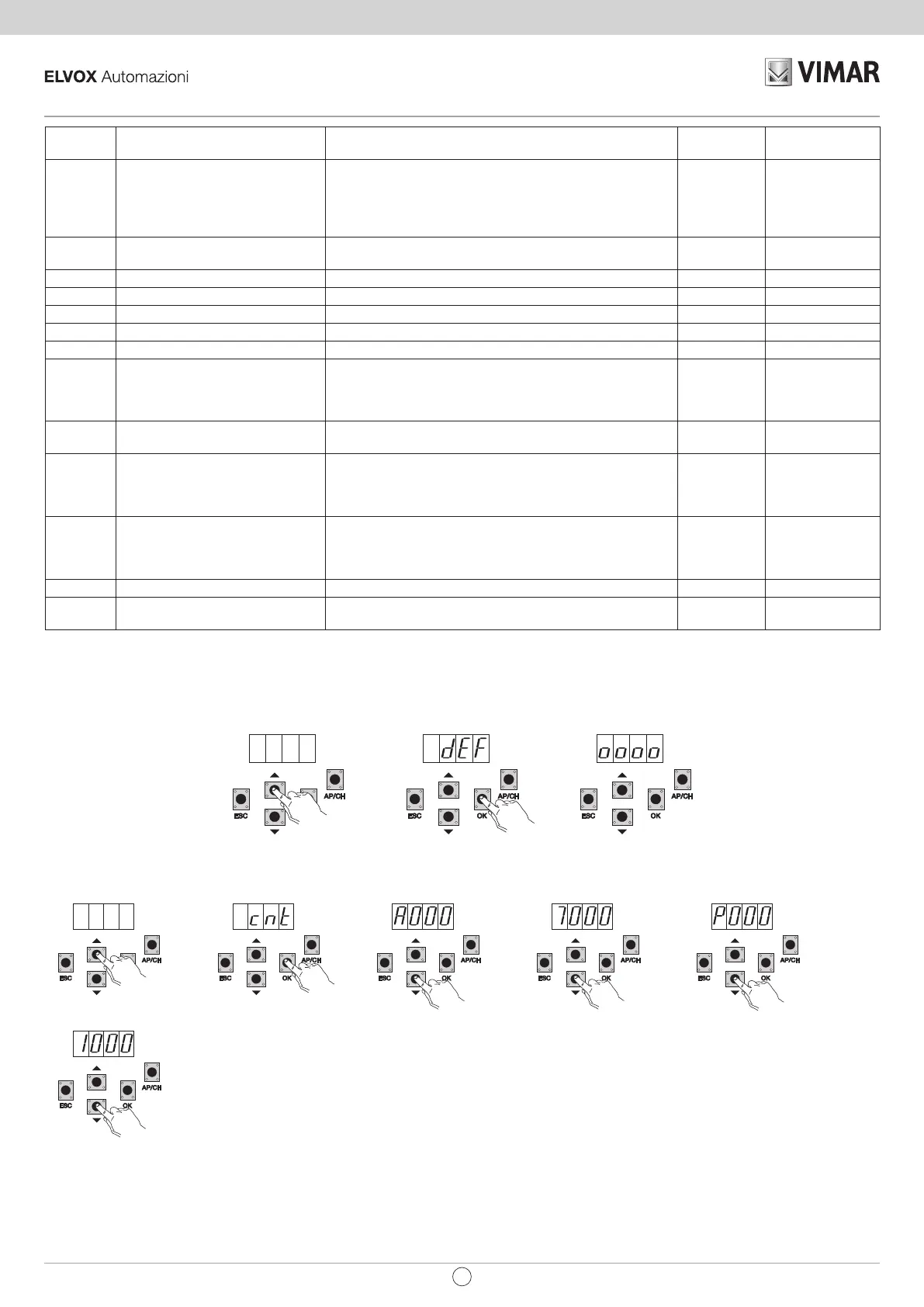

8.5 DEF: permette di portare la centrale ai parametri di defaut, tranne i parametri: 9-10-11-12-13-14-15-22-23-24-26-31 premere e rilasciare il tasto OK,
nel display compaiono 4 pallini per confermare l’operazione.
8.6 CNT: permette di visualizzare il numero di aperture seguite dal motoriduttore, il primo contatore A visualizza il numero di manovre assolute, il secondo
contatore P visualizza le manovre eettuate dopo un azzeramento comandato dall’installatore. Di seguito viene riportato un esempio:
N.B. Per portare tutti i parametri a defaut: alimentare la centrale tenendo premuto il tasto ESC per almeno 10 secondi.
Premendo 6 volte il tasto UP, il display visualizza CNT ( contatore)
Premere il tasto OK, il display visualizza la lettera A ( contatore assoluto non azzerabile) il numero che segue deve essere moltiplicato per 10000
Premere il tasto DOWN , il display visualizza il numero che deve essere sommato per ottenere le aperture totali eseguite del motore: numero assoluto =
(000*10000)+(7000)= 7000
Premere il tasto DOWN, il display visualizza la lettera P ( contatore parziale azzerabile) il numero che segue deve essere moltiplicato per 10000
Premere il tasto DOWN , il display visualizza il numero che deve essere sommato per ottenere le aperture dopo l’azzeramento del contatore parziale:
numero parziale = (000*10000)+(1000)= 1000, questo signica che è stato eseguito in azzeramento a 6000 aperture. Per azzerare il contatore parziale
premere e tenere premuto il tasto OK per almeno 5 secondi.
x5
x6
