84
RS02
Número de
parámetro Descripción Valores configurables
Valor por
defecto
Valor modifi-
cado
P19 Lógica de funcionamiento de la en-
trada FOTO
1: la actuación de la entrada FOTO invierte el movimiento de la can-
cela/barrera durante el cierre
2: la actuación de la entrada FOTO detiene el movimiento de la can-
cela/barrera tanto durante la apertura como el cierre y, cuando se
libera, vuelve a abrirse
1
P20 Selecciona el funcionamiento de la
segunda tecla del mando a distancia
2CAN= activa la salida 2CH
PEDO= acciona la apertura peatonal
0
P21 Tiempo activación salida canal 2 1-60 segundos 1 segundo
P22 Espacio apertura peatonal 50-250 cm 148 cm
P23 Tipo de encoder 1- Encoder magnético, 2- Encoder óptico 1
P24 Aceleración al arrancar 1-5 ( 1=máxima aceleración 5= mínima aceleración) 3
P25 Desaceleración 1-8 (8=máxima desaceleración 1= mínima desaceleración) 7
P26 Funcionamiento con fin de carrera OFF= sin fin de carrera
OP= presencia de fin de carrera de apertura
CL= presencia de fin de carrera de cierre
OPCL= presencia de fin de carrera de apertura y cierre
OFF
P27 Luz rotativa activada también en fun-
cionamiento solo con batería
ON/OFF OFF
P28 Funcionamiento con batería
0: no cambia la función
1: después de accionar AP/CH, la cancela/barrera se abre y perma-
nece abierta
2: la cancela/barrera se abre y permanece abierta
0
P29
Hombre presente, con AP/CH se acciona
la apertura manteniendo apretado el pul-
sador, PED acciona el cierre manteniendo
apretado el pulsador
0: función no activada
1: función activada si las seguridades están abiertas (FOTO y STPA)
2: función activada con las entradas AP/CH y PED, mantiene el fun-
cionamiento automático si es accionado por mando a distancia
0
P30 - - -
P31 Selección del sentido de apertura de
la cancela/barrera
OFF: abre hacia la izquierda
ON: abre hacia la derecha
OFF
Nota: después de realizar la calibración de la carrera, si se modican los parámetros 11-12-13-14 y 31, después de la conrmación con la tecla ENTER,
en pantalla aparece APCH y es necesario accionar la tecla APCH: la cancela/barrera realiza una maniobra completa de apertura y cierre (con esta ope-
ración la central guarda los nuevos umbrales de corriente con las velocidades modicadas).

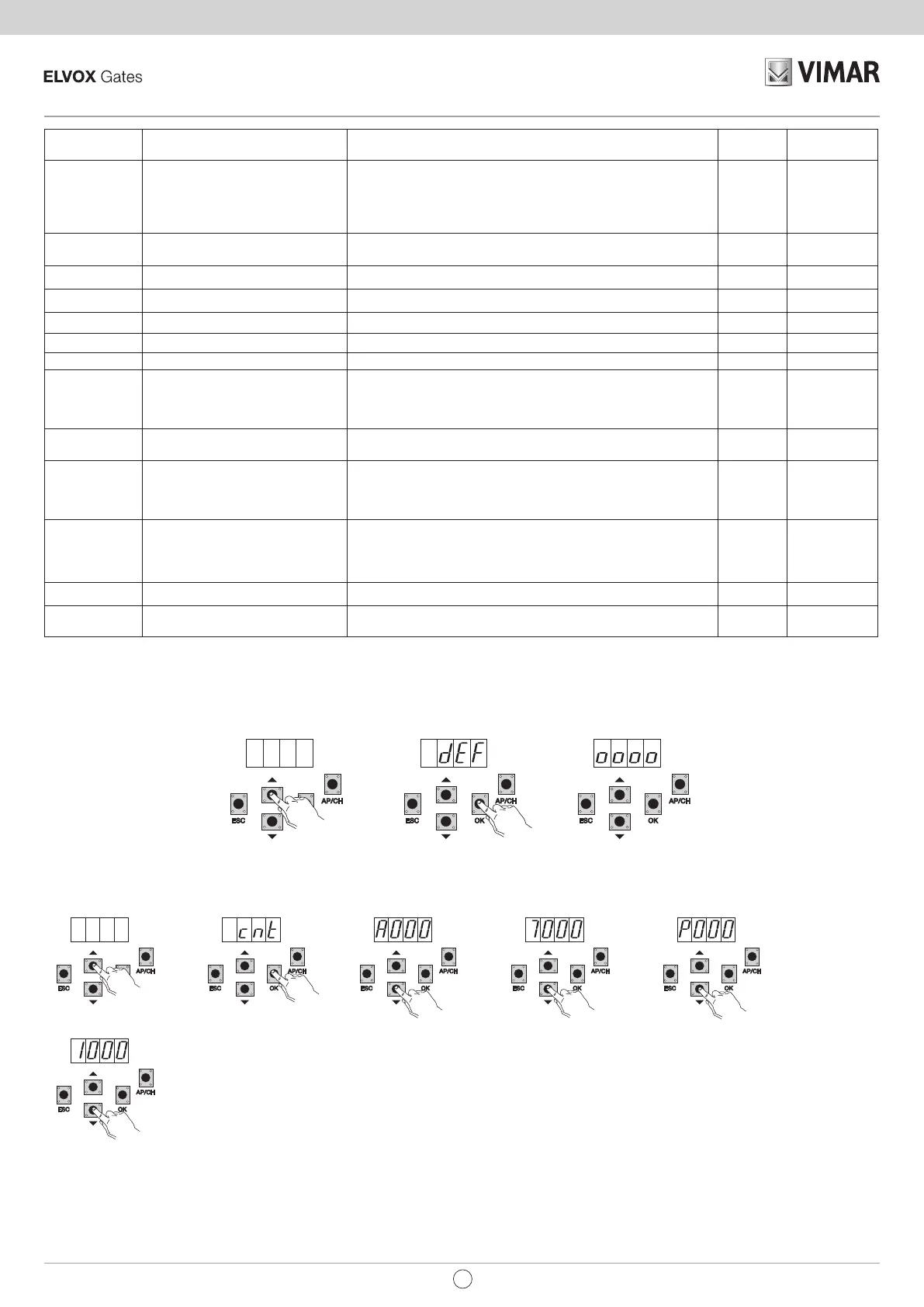

8.5 DEF: permite llevar la central a los parámetros por defecto, excepto los parámetros: 9-10-11-12-13-14-15-22-23-24-26-31; pulse y suelte la tecla OK,
en pantalla aparecen 4 puntos para conrmar la operación.
8.6 CNT: permite ver el número de aperturas realizadas por el motorreductor: el primer contador A muestra el número de maniobras absolutas y el
segundo contador P muestra las maniobras realizadas después de una puesta a cero ejecutada por el instalador. A continuación se muestra un ejemplo:
Pulsando 6 veces la tecla UP, en pantalla aparece CNT (contador)
Pulse la tecla OK y en pantalla aparece la letra A (contador absoluto que no se puede poner a cero): el número que sigue debe multiplicarse por 10000
Pulse la tecla DOWN y la pantalla muestra el número que debe sumarse para obtener las aperturas totales realizadas por el motor: número absoluto =
(000*10000)+(7000)= 7000
Pulse la tecla DOWN y en pantalla aparece la letra P (contador parcial que se puede poner a cero): el número que sigue debe multiplicarse por 10000
Pulse la tecla DOWN y la pantalla muestra el número que debe sumarse para obtener las aperturas después de poner a cero el contador parcial: número
parcial = (000*10000)+(1000)= 1000, esto signica que se han realizado 6000 aperturas después de la puesta a cero. Para poner a cero el contador
parcial, pulse y mantenga pulsada la tecla OK durante al menos 5 segundos.
Nota: Para llevar todos los parámetros a los valores por defecto: alimente la central manteniendo pulsada la tecla ESC durante al menos 10 segundos.
x5
x6
ES
