87

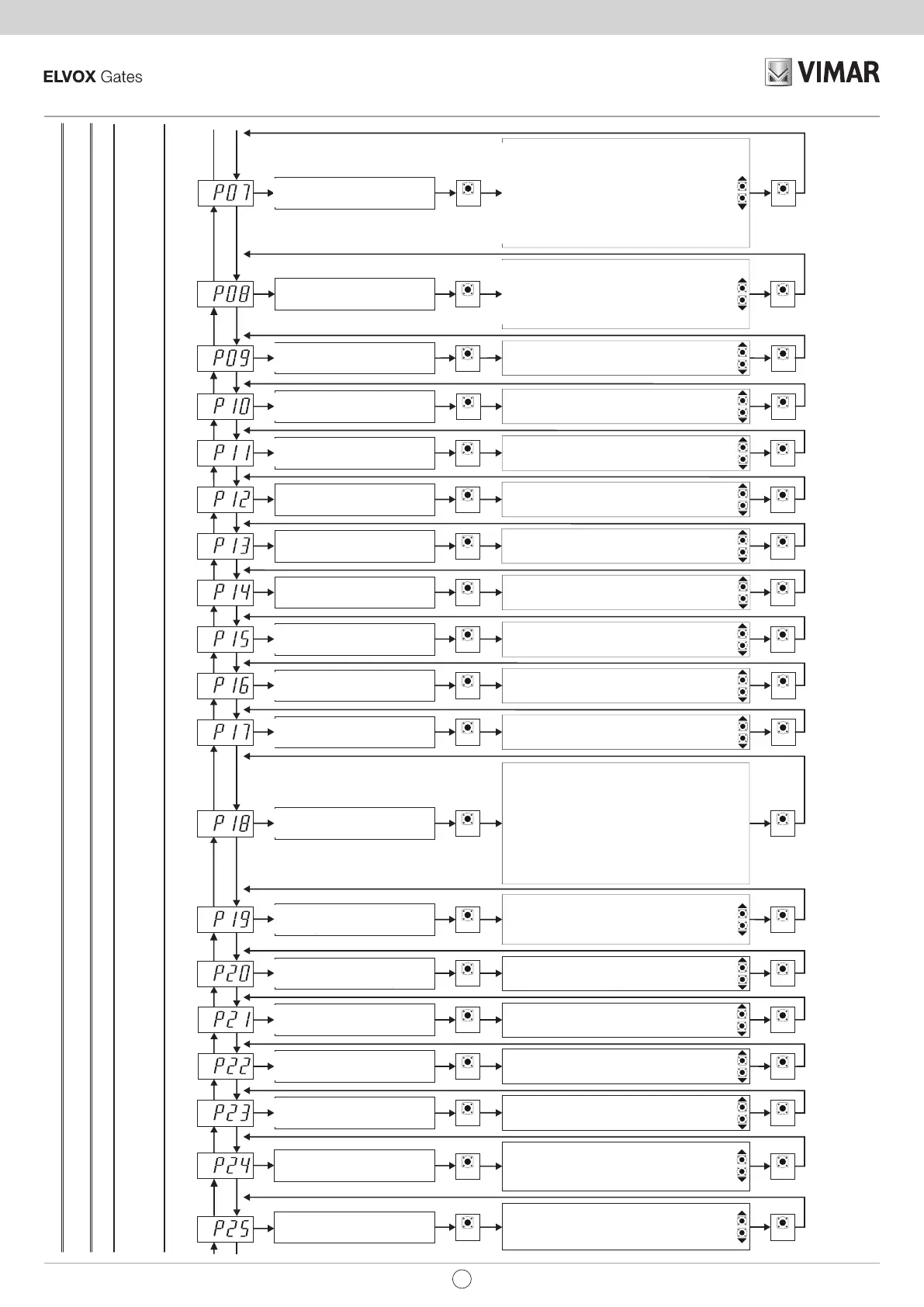

RS02
Logica uscita AUX
Test fotocellula
Spazio di rallentamento
chiusura
Spazio di rallentamento
apertura
Velocità di ciclo
in apertura
Velocità di ciclo
in chiusura
Velocità di rallentamento
in apertura
Velocità di rallentamento
in chiusura
Forza motore
Intesità arresto
in apertura
Intensità arresto
in chiusura
Pulsanti separati
Logica del funzionamento
dell’ingresso foto
Selezione secondo tasto
radiocomando (2CH)
Tempo attivazione uscita
2CH
Spazio apertura pedonale
Tipo di encoder
Intesità di accellerazione
Intensità di decelerazione
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
OK
1 - Spenta a cancello chiuso
2 - Lampaggiante durante il movimento
e accesa a cancello fermo
3 - Lampeggiante durante il movimento
e accesa a cancello aperto
0 ÷ 536 cm
0 ÷ 536 cm
50 ÷ 100%
0 ÷ 100%
20 ÷ 75%
20 ÷ 75%
1÷ 10 (max)
0 ÷ 60 sec
Da 0 a 250 cm
0 - Controllo non attivo
1 - Controllo su ingresso FOTO
2 - Controllo su ingresso STPA
3 - Controllo su ingresso STPA e FOTO
1 - Fotoc. chiusura
2 - Bordo apertura
Da 0 - Arresto immediato
A 10 - massimo arresto soft
Da 0 - Arresto immediato
A 10 - massimo arresto soft
1 - Encoder magnetico
2 - Encoder ottico
2can - Attiva l’uscita 2CAN
pedo - Comanda l’apertura pedonale
Da 1 a 5
1 - Massima accellerazione
5 - Minima decelerazione
Da 8 a 1
8 - Massima decelerazione
1 - Minima decelarazione
0 - APCH e APED
e radiocomandi = sequenziale
1 - APCH = solo apertura
APED = solo chiusura
radiocomando = sequenziale
2 - APCH e CH1 radiocomando
= comanda solo l’apertura / APED e
CH2 = comanda solo la chiusura
Lógica salida AUX
Prueba de fotocélula
0 - Control no activado
1 - Control de la entrada FOTO
2 - Control de la entrada STPA
3 - Control de la entrada STPA y FOTO
1 -
Apagada con la cancela/barrera cerrada
2 - Parpadeante durante el movimiento
y encendida con la cancela/barrera
parada
3 - Parpadeante durante el movimiento
y encendida con la cancela/barrera
abierta
Espacio de desaceleración
de cierre
Espacio de desaceleración
de apertura
Velocidad de ciclo de
apertura
Velocidad de ciclo de cierre
Velocidad de desacelera-
ción de apertura
Velocidad de desacelera-
ción de cierre
Fuerza motor
Intensidad de parada duran-
te la apertura
Intensidad de parada duran-
te el cierre
De 0 - Parada inmediata
A 10 - máxima parada suave
De 0 - Parada inmediata
A 10 - máxima parada suave
Pulsadores separados
0 - APCH y APED
y mandos a distancia = secuencial
1 - APCH = solo apertura APED = solo
cierre mando a distancia = secuencial
2 - APCH y CH1 mando a distancia =
acciona solo la apertura / APED y CH2
= acciona solo el cierre
Lógica de funcionamiento
de la entrada FOTO
1 - Fotoc. cierre
2 - Borde apertura
Selección según tecla man-
do a distancia (2CH)
2CAN - Activa la salida 2CAN
PEDO - Acciona la apertura peatonal
Tiempo activación salida
2CH
Espacio apertura peatonal
De 0 a 250 cm
Tipo de encoder
Intensidad de aceleración
Intensidad de desacelera-
ción
1 - Encoder magnético
2 - Encoder óptico
De 1 a 5
1 - Máxima aceleración
5 - Mínima aceleración
De 8 a 1
8 - Máxima desaceleración
1 - Mínima desaceleración
ES
