97
RS02
M
Anlagenauslegung
4.1- Verkabelung der Versorgungsleitung
In der Trafobox befindet sich eine Klemme mit 2 AT Schutzsicherung, die Phase ist an den der Sicherung entsprechenden Pol anzuschließen.
4.2- Verkabelung von Blinkleuchte, Komfortbeleuchtung und Anzeigelampe der Torbewegung
Klemmen Beschreibung Funktion
1-2 Motorausgang Steuerausgang für Elektromotor mit 12 Vdc Nennleistung 50 W
(Klemme 1 weiß, Klemme 2 braun)
3-4 Komfortbeleuchtung oder zweiter Funkka-
nal
Ausgang mit 12 Vdc max. Stromfestigkeit 65mA, kann als zeitgesteuerter Ausgang (60 Sekun-
den) oder Ausgang für zweiten Funkkanal (3 = GND / 4 = +12 Vdc) programmiert werden.
4-5 Ausgang für Anzeigelampe Ausgang mit 12 Vdc max. Stromfestigkeit 65mA, langsamer Blinkimpuls beim Öffnen, erleuchtet
bei stehendem geöffnetem Tor, schneller Blinkimpuls beim Schließen, erloschen bei geschlosse-
nem Tor/Sperre (4= +12 Vdc / 5= GND).
6-7 Ausgang für Zubehörversorgung Ausgang mit 12 V dc max. Stromfestigkeit 300 mA für die Versorgung von Lichtschranken und
Zubehör (6 = +12 Vdc, 7= GND)
8-9 Ausgang für Blinkleuchte Ausgang mit 12 V dc max. Stromfestigkeit 15 W für Blinkleuchte (8 = GND, 9 = + 12 Vdc).
Sicherung 2 A L 250 V (Netz: 230 V, 240 V)
Sicherung 4 A L 250 V (Netz: 110 V, 117 V, 125 V)
Netz
Transformator
12 V dc 15 W max.
12 V dc 65 mA max.
Komfortbeleuchtung
oder zweiter Funkkanal
12 V dc 65 mA max.
Anzeigelampe der
Torbewegung
Ausgang für Zubehörver-
sorgung 12Vdc 300mA
-
+ -
-+
-
+
Elektro-
Motor

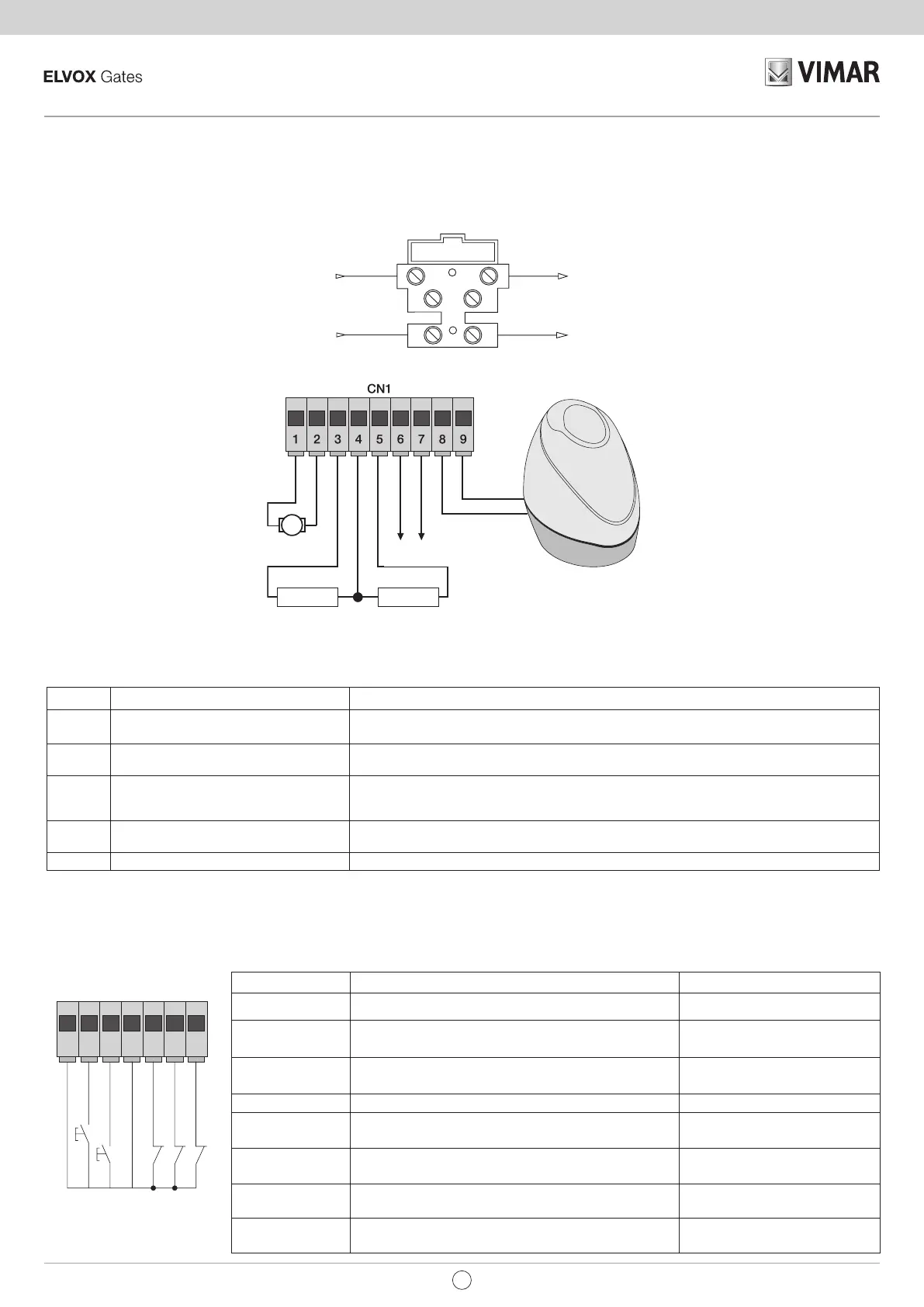

Abb. 4
Abb. 5
Weiß
Braun
HINWEIS: Die Verkabelung des Motorausgangs (Klemme 1 und 2) nicht verändern, da der Parameter 31 die Öffnungsrichtung auswählt
10 11 12 13 14 15 16
COM
APCH
APED
COM
STOP
FOTO
STPA
CN2
Tabelle mit Beschreibung der Eingänge:
Das Steuergerät wird mit normalerweise geschlossenen Eingängen mit Schaltbrücke (STOP, FOTO und STPA) geliefert, die Schaltbrücke von dem zu
verwendenden Eingang entfernen.
Klemmennummer Beschreibung Eingangstyp
10-13-18
Gemeinsamer Kontakt Steuereingänge (permanente
Masse)
-
11
Sequenzieller Steuereingang für
die vollständige Bewegung des Tors/Sperren
Schließer
12
Sequenzieller Steuereingang für
die Fußgänger-Bewegung des Tors/Sperren
Schließer
14 Eingang für Tors/Sperrentopp Öffner
15
Eingang Lichtschranke, beim Schließen des Tors/Sperren
aktiviert
Öffner
16
Eingang Kontaktleisten oder interne Lichtschranke, beim
Schließen und Öffnen des Tors/Sperren aktiviert
Konfigurierbar: Öffner oder 8,2
KOhm Ausgleichswiderstand
17
Eingang Öffnungsanschlag mit Parameter 31 auf OFF
Eingang Schließanschlag mit Parameter 31 auf ON
Öffner
19
Eingang Schließanschlag mit Parameter 31 auf OFF
Eingang Öffnungsanschlag mit Parameter 31 auf ON
Öffner
DE
