Descrição
Intercomunicador Tab de parede para sistema Due Fili com microtelefone,
altifalante para chamadas eletrónicas, teclado capacitivo para funções
áudio e chamadas intercomunicantes. Dotado de 4 teclas dedicadas às
funções principais dos videoporteiros para: abertura do trinco, autoacendi-
mento, serviço auxiliar (luz das escadas), exclusão do toque e de 4 teclas
suplementares programáveis que permitem atuar até 4 funções auxiliares
ou chamadas intercomunicantes.
É possível efetuar as regulações: do volume do toque, exclusão do toque
com a ativação da função “Exclusão do toque” e a seleção do tipo de
toque. Possibilidade de diferenciar os toques para as chamadas de diver-
sos pontos como, por exemplo: botoneira externa, chamada de patamar,
chamada intercomunicante.
Sinais através de LED de “porta/portão aberto” e de “Chamadas sem res-
posta” (até 4 chamadas).
A utilizar em sistemas Due Fili Plus.
O artigo 7509/D é dotado de uma função para portadores de aparelhos
auditivos.
Antes de proceder à programação, leia atentamente as instruções
para obter um quadro completo das características, funções e de-
sempenhos.
Características técnicas
Intercomunicador de montagem saliente em ABS com acabamento bri-
lhante tipo espelho na parte frontal.
Preparado para uma instalação de montagem saliente para a fixação à
parede ou a uma caixa (aplicável diretamente à parede com buchas ou
a uma caixa de embeber retangular unificada de 3 módulos tipo Vimar
V71303 ou caixas de embeber redondas de 60 ou 70 mm).
É possível a instalação na versão de mesa através do acessório base
de mesa 753A e da tomada de interligação 753B (adquiridos separada
-
mente).
Teclado sensível ao toque.
Alimentação de Bus Due Fili
• Consumo:
- em standby: 7mA
- corrente máxima em conversação: 60mA
- corrente de pico limitada ao tempo de chamada: 100mA
Temperatura de funcionamento: 0° ÷ 40°C
Toque eletrónico: com diversificação das melodias entre chamada da
botoneira, intercomunicante e de patamar.
Os toques podem ser selecionados entre 10 melodias distintas.
Saída para toque suplementar Art. 860A ou relé art. 0170/101.
Entrada para chamada de patamar.
Dimensões do intercomunicador: 105x180x35 mm
Teclas:
Caso o intercomunicador esteja em repouso ou ocupado,
as teclas devem ser premidas durante pelo menos 0,4 se-
gundos. Em qualquer outro estado são “rápidas”.
A Autoacendimento: para a autoativação/autoacendimento
do intercomunicador (por defeito para a botoneira Master).
B
Exclusão do toque: Ativa/Desativa a exclusão do toque
com o intercomunicador em repouso. Durante uma cha-
mada do posto externo, desativa o toque para a chamada
atual e para todas as seguintes.
Em conversação, comuta a amplificação do áudio recebido
de + 3 dB. Permanece mesmo desligando o intercomunica-
dor. Funciona para todas as chamadas.
C
Trinco: comando para a abertura do trinco (programação
alterável com o software SaveProg).
D
Auxiliar 1 (Luz das escadas): Para serviço auxiliar (por de-
feito, ativa o atuador 1 do relé 69RH ou 69PH).
E1
Botão
1: Botão programável para ativação do serviço
auxiliar ou chamada intercomunicante (por defeito, ativa o
atuador 2 do relé 69RH ou 69PH).
E2
Botão
2: Botão programável para ativação do serviço au-
xiliar ou chamada intercomunicante.
E3
Botão
3: Botão programável para ativação do serviço au-
xiliar ou chamada intercomunicante (por defeito, ativa a
função F1 da botoneira, a última botoneira chamadora).
E4
Botão 4: Botão programável para ativação do serviço au-
xiliar ou chamada intercomunicante (por defeito, ativa a
função F2 da botoneira, a última botoneira chamadora).
É possível descarregar o manual de instruções a partir do site
www.vimar.com

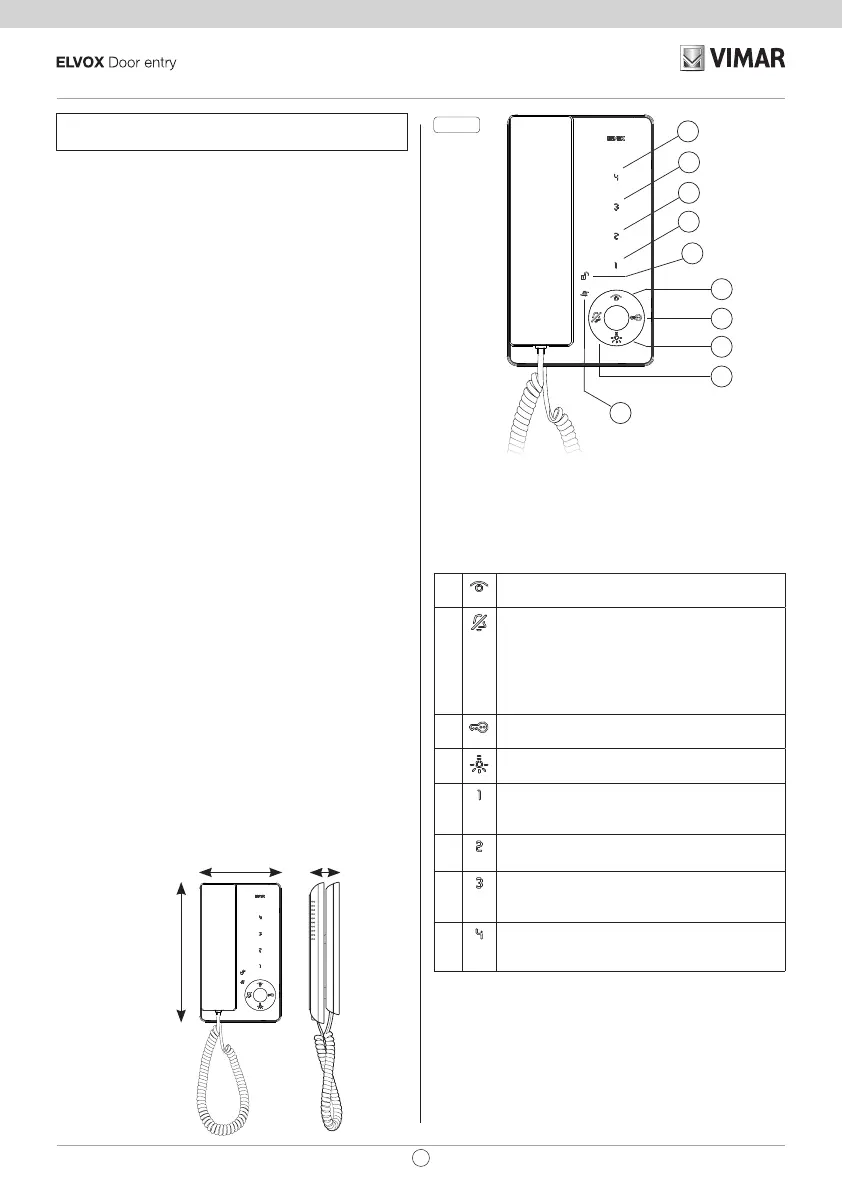

Fig. 1
A
C
D
B
E4
E3
E2
E1
G
F
105 mm
180 mm
35 mm
32
PT
TAB: 7509
