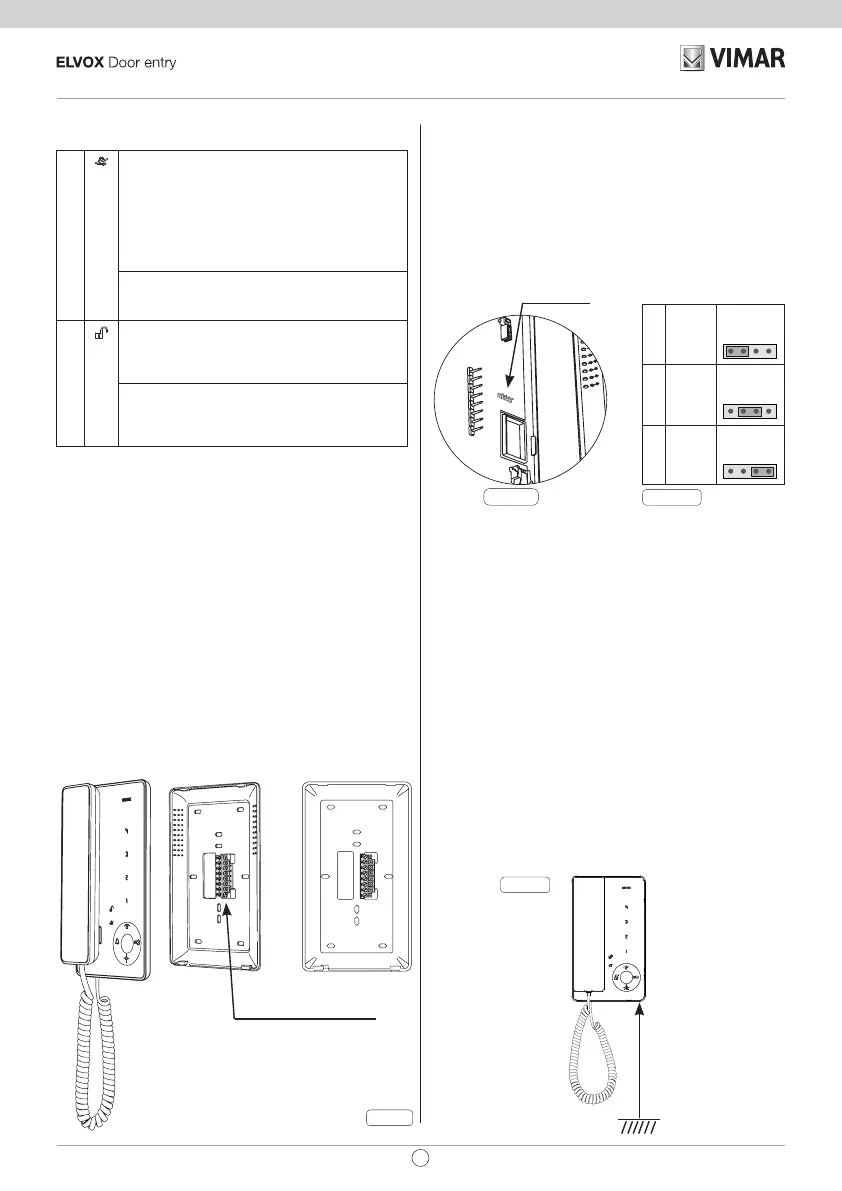

Placa de terminais de ligação:
1, 2 Dois pares de terminais para bus Due Fili.
12V Ligação de toque suplementar (referência positiva 12V).
CH Ligação de toque suplementar (repetição de chamada) ou sinal de
“Alerta” (ver o respetivo parágrafo).
FP Entrada para botão de chamada de patamar (com referência ao
terminal M).
A distância máxima da ligação é 10 m.
Através da configuração executada a partir do SaveProg pode ser
utilizada como entrada para a função de Alerta (ver o respetivo
parágrafo).
M Referência de massa.
Fig. 2
Placa de terminais de ligação
Sinais:
F No funcionamento normal:
- Luz intermitente: assinala que o intercomunicador está
a receber uma chamada (da botoneira externa ou do
aparelho intercomunicante).
- Luz fixa: toque excluído.
- Luz fixa com intermitência (intermitência de 0,1 s,
ciclo 1 s): assinala a eventual presença de chamadas
perdidas. Mesmo em caso de toque habilitado.
No funcionamento de programação:
- Luz intermitente: assinala que se está no estado de
programação.
G
No funcionamento normal:
- Luz fixa: sinal de porta aberta se o sensor tiver sido ins-
talado em pelo menos uma botoneira e estiver ligado
entre os terminais PA e M.
No funcionamento de regulação:
- Luz intermitente: assinala que o intercomunicador está
na fase de regulação do volume do toque ou de escolha
da melodia.
Instalação
Montagem saliente
- Instale o intercomunicador longe de fontes luminosas e de calor.
- Para abrir o intercomunicador, levante a tampa pressionando, com os
dedos, a parte inferior eventualmente com uma chave de fendas nos
dois pontos de encaixe situados por baixo do intercomunicador para
separar a tampa da base (Fig. 6).
- Fixe a base do intercomunicador (Fig. 5): diretamente à parede com
duas buchas ou a uma caixa de embeber retangular unificada de três
módulos (tipo Vimar V71303) instalada na vertical ou a uma caixa de
embeber redonda (de 60 ou 70 mm). São fornecidos: 2 buchas a utilizar
em caso de fixação diretamente à parede e dois parafusos a utilizar em
caso de fixação numa caixa redonda.
- É aconselhável instalar o intercomunicador a uma altura de 1,40m do
pavimento ao rebordo inferior.
- Execute a cablagem segundo os esquemas de ligação à placa de ter-
minais ligada à base do intercomunicador.
- Feche o intercomunicador colocando a tampa, primeiro na parte su-
perior e depois fazendo uma ligeira pressão na parte inferior, até ela
encaixar na base (Fig. 7).
Fig. 4
1,40 m
Fig. 3A
Fig. 3B
A OPEN
OPEN 100 50
OPEN 100 50
OPEN 100 50
B 100 Ω
OPEN 100 50
OPEN 100 50
OPEN 100 50
C 50 Ω
OPEN 100 50
OPEN 100 50
OPEN 100 50
Terminação Bus
33
PT
TAB: 7509
Terminação Bus para estabilização do sinal
de vídeo
No interior do intercomunicador está presente um "conector de terminação
BUS" A-B-C (OPEN-100-50) para a estabilização do sinal de vídeo.
Consoante a conguração de ligação (intercomunicadores/videoporteiros
ligados em série ou derivados de um distribuidor) dena em ponte no
conector A-B-C (OPEN-100-50) conforme descrito na nota "Terminação
bus para sistemas DUE FILI ELVOX" incluída de seguida, na secção de
esquemas de ligação.
