VINCENT SA-93 PLUS - Page 35

Vincent 35
1. Power: interrupteur marche/arrêt
Allume ou éteint l'appareil.
2. Mute: touche de sourdine
Coupe le signal de sortie du pré-
amplificateur et donc le son dans les
haut-parleurs ou le casque.
3. Sélecteurs d'entrée
Servent à sélectionner la source
d'entrée audio.
6. Input: connecteurs d'entrée du
préamplificateur (1xXLR, 5xCinch)
Connectez ici les câbles de vos sources audio.
7. REC Output: connecteurs pour la
sortie d'enregistrement (Cinch)
Connectez ici si vous le souhaitez par exemple
un appareil d'enregistrement
8. Output: connecteurs de sortie du
préamplificateur (1xXLR, 2xCinch)
Connectez ici un ou plusieurs amplificateurs
finaux.
9. Prise secteur avec porte-fusible
Branchez ici le câble secteur et reliez-le
à l'alimentation électrique. Le petit boîtier en
plastique situé sous la prise contient le fusible
de l'appareil. Reportez-vous aux consignes
de sécurité.
4. Display: Afficheur 13 caractères
Indique la source d'entrée sélectionnée, le
réglage actuel du volume et d'autres fonctions.
5. Level

et Level  :
touches de volume
Règlent le niveau du signal de sortie et donc
le volume dans les haut-parleurs et le casque.
POWER
MUTE
LEVEL
LEVEL
LINE 1
LINE 2 LINE 3 LINE 4 LINE 5 BALANCED
DUAL MONAURAL PREAMPLIFIER SA-93 Plus
LINE5 LINE4 LINE3
LINE2
LINE1
BALANCE
INPUT
1
2
BALANCE
REC
OUTPUT
OUTPUT
1 2 3 4 5

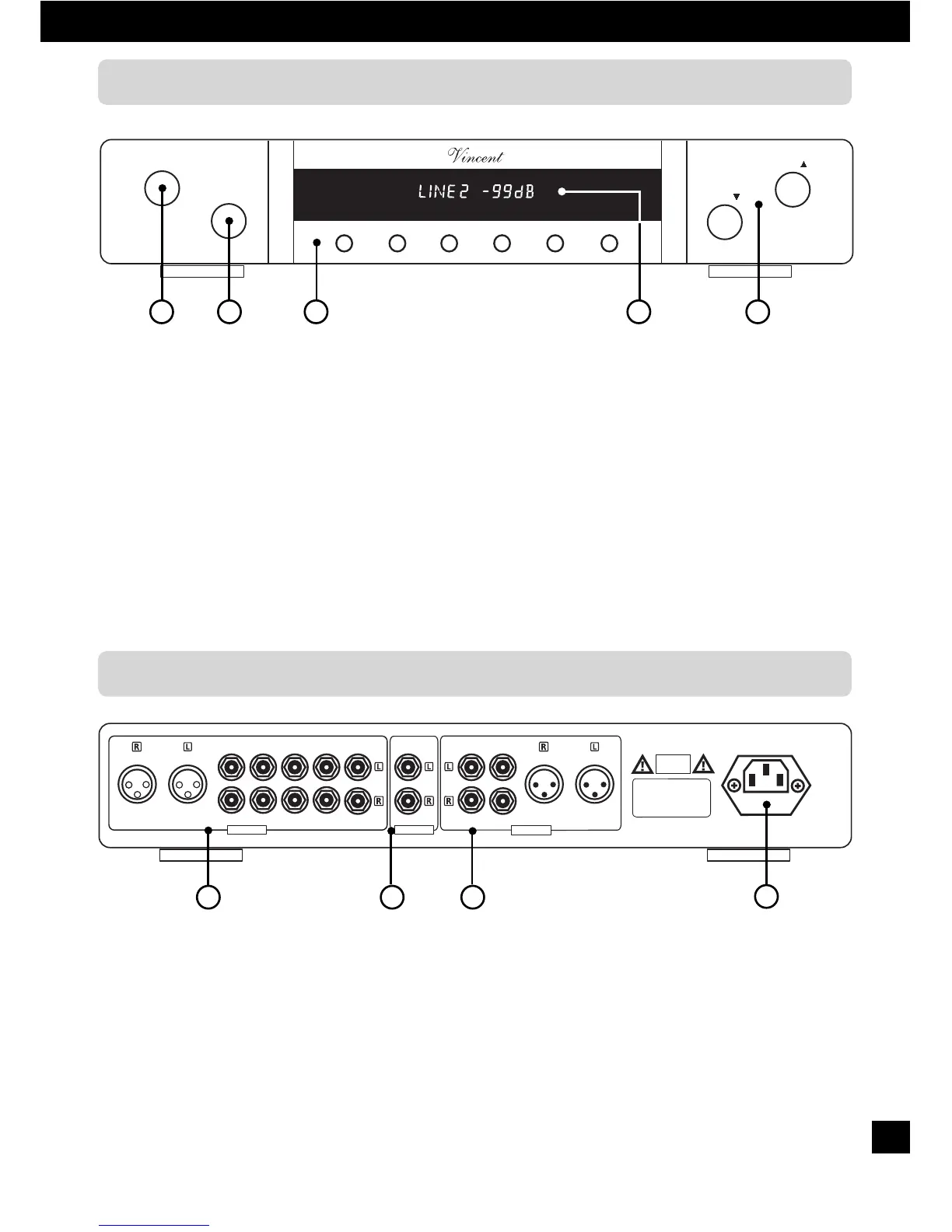

VUE DE FACE:
VUE ARRIÈRE:
768
9
