Vincent 7
1. Power: Netzschalter
Schaltet das Gerät ein oder aus.
2. Mute: Taste für die Wiedergabe-
stummschaltung
Schaltet das Ausgangssignal der Vorstufe ab
und damit die Lautsprecher oder Kopfhörer
des Systems stumm.
3. Eingangswahltasten
Dienen der Auswahl des Eingangsgerätes, das
zu hören ist.
6. Input: Anschlussfeld für die Eingänge
(1xXLR, 5xCinch)
Verbinden Sie hier Ihre Audio-Quellgeräte.
7. REC Output: Anschlüsse für den
Aufnahme-Ausgang (Cinch)
Schließen Sie hier wenn gewünscht
z.B. ein Aufnahmegerät an.
8. Output: Anschlussfeld für die Ausgänge
des Vorverstärkers (1xXLR, 2xCinch)
Hier werden ein oder mehrere Endverstärker
angeschlossen.
9. Netzbuchse mit Sicherungshalter
Bringen Sie hier das Netzkabel an und verbin-
den Sie es mit der Stromversorgung. Das kleine
Kunststoff-Gehäuse an der Unterseite der Netz-
buchse beinhaltet die Gerätesicherung.
Beachten Sie dazu die Sicherheitshinweise.
4. Display - 13-stellige Anzeige
Informiert über gewählten Signaleingang, aktu-
elle Lautstärkeposition und weitere Funktionen.
5. Level und Level :Lautstärketasten
Regeln die Lautstärke des Ausgangssignals
und somit die der verwendeten Lautsprecher
und Kopfhörer.
POWER
MUTE
LEVEL
LEVEL
LINE 1
LINE 2 LINE 3 LINE 4 LINE 5 BALANCED
DUAL MONAURAL PREAMPLIFIER SA-93 Plus
LINE5 LINE4 LINE3
LINE2
LINE1
BALANCE
INPUT
1
2
BALANCE
REC
OUTPUT
OUTPUT
1 2 3 4 5

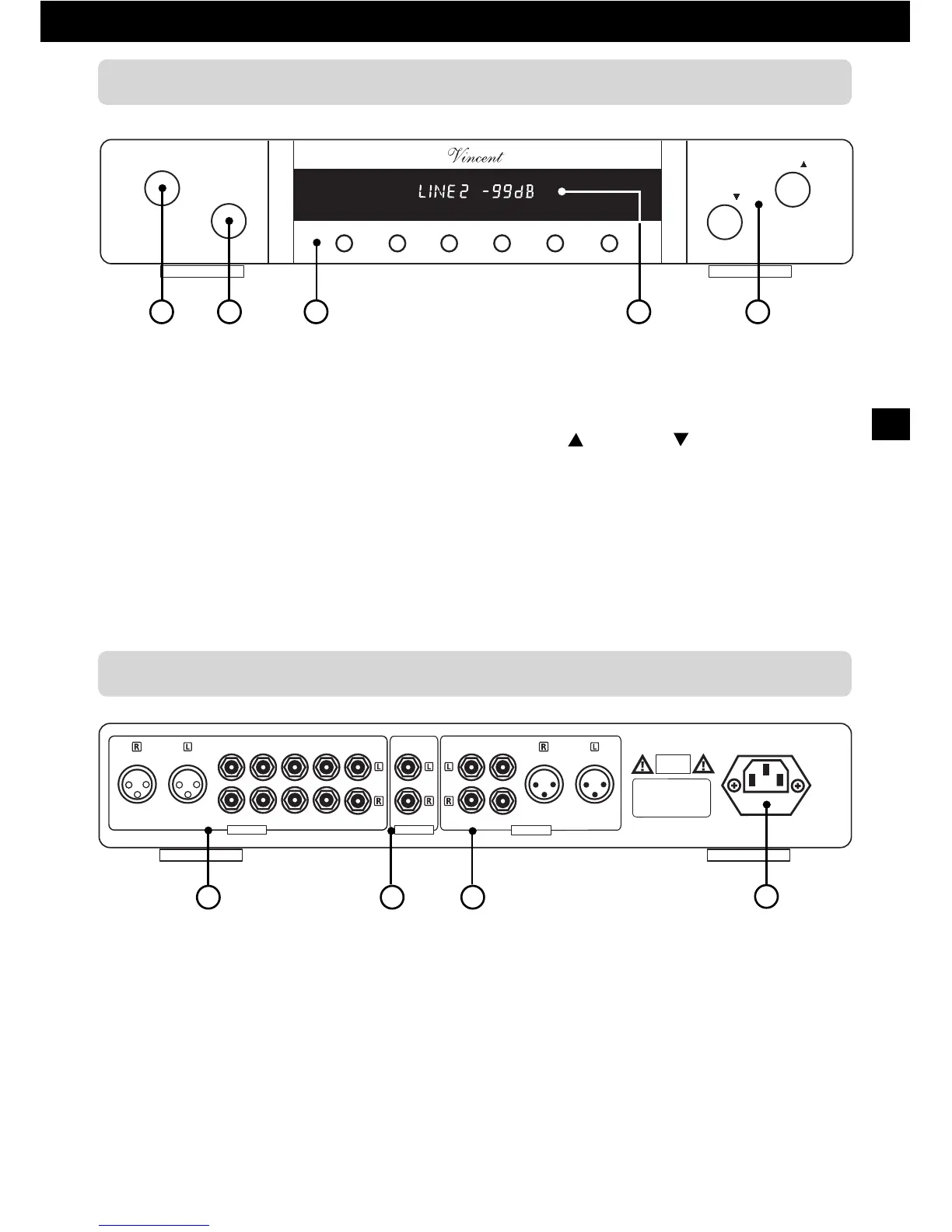

VORDERANSICHT:
RÜCKANSICHT:
768
9
