VMAX VX4 LT - Beschreibung der Teile; Montage

1918
VX4 Bedienungsanleitung V1.0VX4 Bedienungsanleitung V1.0
DEUTSCH

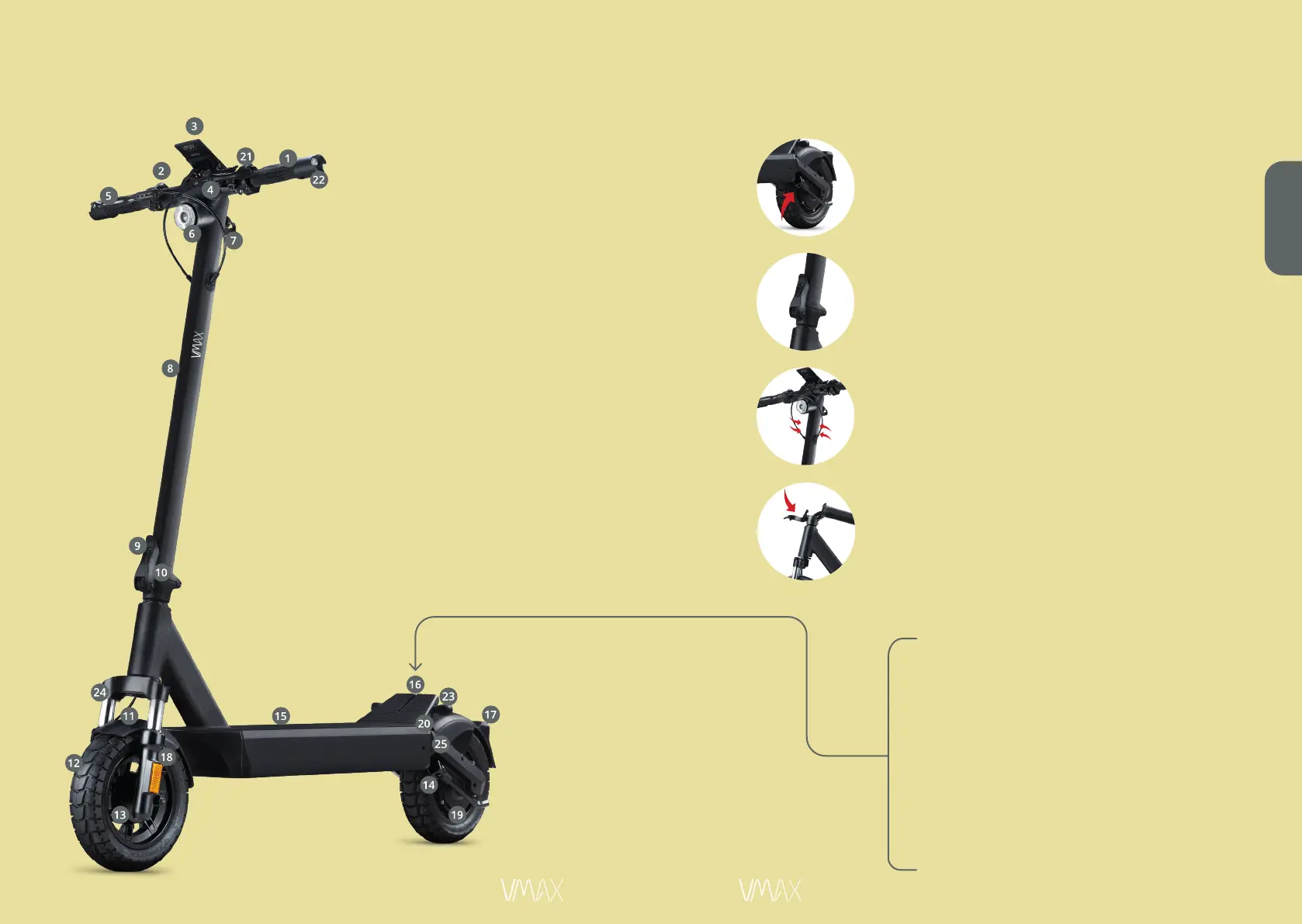

1. Griffe
2. Gashebel
3. Display
4. Bremshebel links
5. Bremsehebel rechts
6. Frontlicht
7. Haken
8. Lenkstange
9. Sicherheitsverschluss
10. Klapphebel
11. Schutzblech vorne
12. Vorderrad
13. Trommelbremse
14. Ständer
15. Trittbrett
16. Fixierungsstück für Haken
17. Rück-/Bremslicht
18. Seitliche Reflektoren
19. Hinterrad (Motor)
20. Ladebuchse
21. Blinkerschalter
22. Blinker vorne
23. Blinker hinten
24. Federung vorne
25. Federung hinten
BESCHREIBUNG DER TEILE MONTAGE
Schritt 1
Entnehmen Sie den E-Scooter der Verpackung und
prüfen Sie, ob alle Teile des Lieferumfangs (Seite 8)
enthalten sind. Stellen Sie den Ständer nun so ein,
dass der E-Scooter von alleine steht.
Schritt 2
Klappen Sie nun die Lenkstange nach oben, sodass
der Klappmechanismus einrastet.
Schritt 3
Schrauben Sie nun die vier mitgelieferten Schrau-
ben fest, damit der Lenkkopf und die Lenkstange
fixiert sind. Ihr Gerät ist nun fertig zusammenge-
baut.
Zusammenklappen
Um den E-Scooter wieder zusammenzuklappen,
heben Sie den roten Sicherheitsverschluss an und
ziehen Sie am Klapphebel Die Lenkstange lässt sich
nun nach hinten / unten bewegen. Rasten Sie nun
den Haken in das Fixierungsstück für den Haken
ein.
16. Fixierungsstück für Haken:
Hinten am Fixierungsstück lässt sich die Fixierung
mit Druck nachunten aus der Fassung ausfahren.
Beim nach untenkippen des Lenkers und gleichzei-
tigem hochhebendes Fixierungsstücks, rastet der
Haken ein, sodassder E-Scooter in geklappten Zu-
stand angehobenwerden kann.
ACHTUNG: Sobald der E-Scooter abgestellt wir-
dund kein Widerstand durch das Anheben auf die-
Lenkstange wirkt, rastet die Lenkstange wieder aus.
