VMC PACK SMART V90C - Schema Circuito Elettropneumatico

Valvole brevettate per compressori rotativi a vite e pistoni
Patented valves for piston and screw rotary compressor
V.M.C. s.p.a. Via Palazzon 35 – 36051 Creazzo (VI) – ITALY
Internet www.vmcitaly.com - Phone +390444/521471 +390444/341115 - Fax
+390444/275112
TIPO
TYPE
DC
REVISIONE
REVISION
00
DATA
DATE
02/18
GRUPPO
LINE
744
ARTICOLO
ARTICLE
.YX
MODELLO
MODEL
X3
Pagina 7 di 43

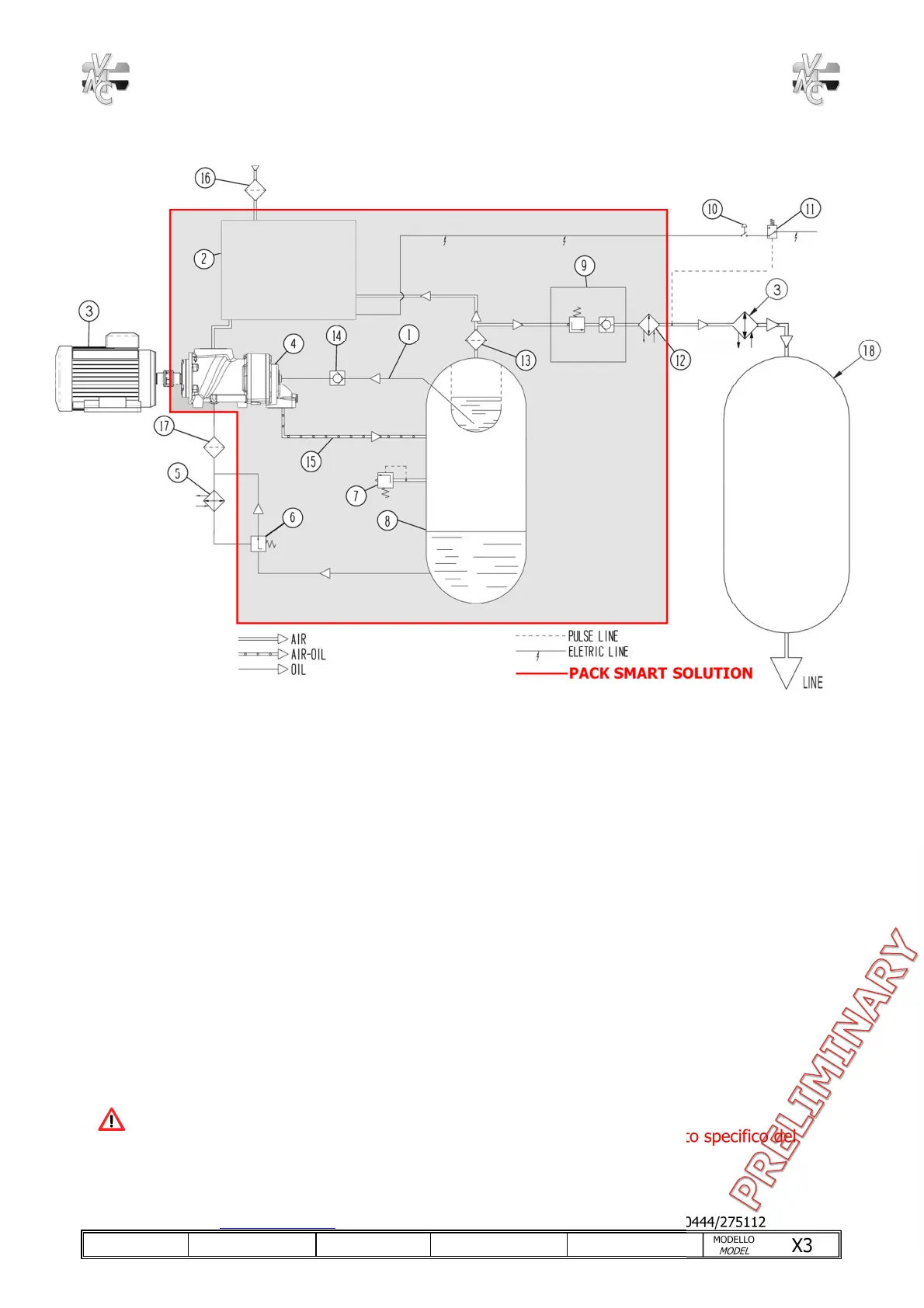

3 SCHEMA CIRCUITO ELETTROPNEUMATICO
1 - Ritorno olio da separatore
2 - Regolatore di aspirazione*
4 - Gruppo vite V90
5 - Radiatore olio
6 - Valvola termostatica
7 - Valvola di sicurezza
8 - Serbatoio separatore aria/olio
9 - Valvola di minima pressione
10 - Pulsante accensione (solo per versione elettrica)
11 - Pressostato (solo per versione elettrica)
12 - Radiatore aria
13 - Filtro disoleatore
14 - VMC visore recupero olio
15 - Tubo mandata aria/olio da gruppo vite
16 - Filtro aspirazione
17 - Filtro olio
ATTENZIONE!
*Per il collegamento elettropneumatico, consultare il documento completo specifico del
regolatore di aspirazione, da richiedere a parte.
