5 INSTALLAZIONE GRUPPO PACK SMART
Nella fase di installazione del gruppo Pack Smart controllare che il regolatore di aspirazione non sia
otturato da corpi esterni.
Verificare che tutte le connessioni del gruppo Pack Smart al radiatore siano collegate correttamente
come in figura 3 in modo da evitare fuoriuscite di aria ed olio in ambiente.
ATTENZIONE: il dimensionamento del radiatore deve essere eseguito in modo da garantire il
corretto flusso termico. Si consiglia di ridurre al minimo il volume interno del radiatore per evitare
dannose fluttuazioni del livello dell’olio nel serbatoio.

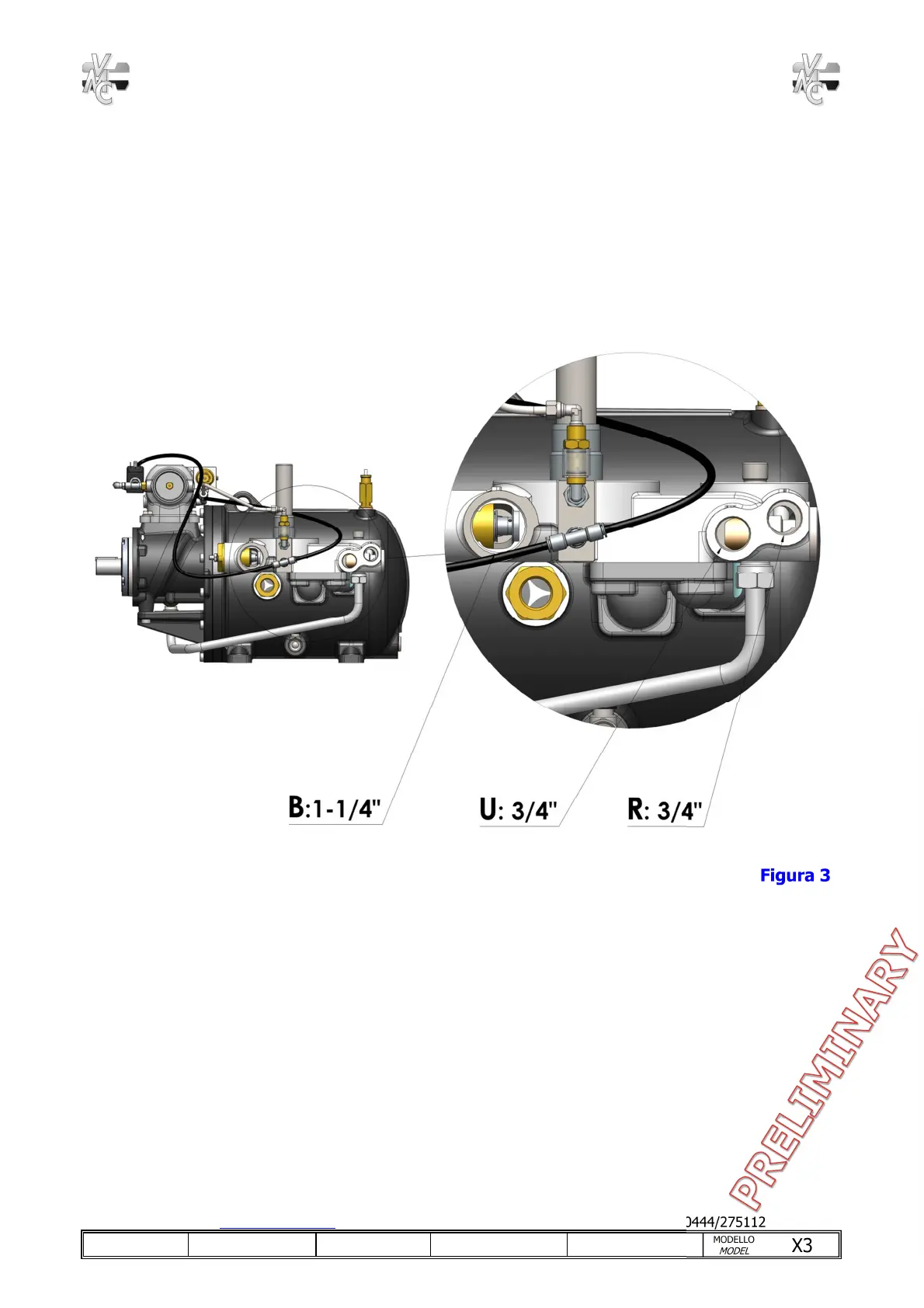

Figura 3
R= ritorno olio dal radiatore (olio raffreddato)
U= entrata olio al radiatore (olio caldo)
B= entrata aria al radiatore (lato aria)
