9
Inbetriebnahme
Allgemein
Bei den Labornetzgeräten handelt es sich nicht um Ladegeräte. Verwenden Sie zum Laden von Akkus
geeignete Ladegeräte mit entsprechender Ladeabschaltung.
Anschluss des Netzkabels
• Verbinden Sie das optionale Schutzkontakt-Netzkabel mit dem Kaltgeräte-Einbaustecker (15) am
Netzgerät. Achten Sie auf festen Sitz.
• Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose mit Schutzerdung.
Grundbedienung
• Vergewissern Sie sich, dass kein Verbraucher am Netzgerät angeschlossen ist.
• Schalten Sie das Netzgerät über den Betriebsschalter (1) ein. Im Display erscheint die Startmeldung
und das Netzgerät wird initialisiert. Nach wenigen Sekunden wird die Parameteranzeige dargestellt.
Display und Navigation
• Im Display werden in den drei oberen Zeilen die Parameter angezeigt, die vierte Zeile dient als
Funktionszeile. In dieser werden die wählbaren Funktionen angezeigt. Mit den darunter liegenden
Tasten (9, 10 und 11) können diese Funktionen gewählt und über den Drehregler (3) verändert werden.

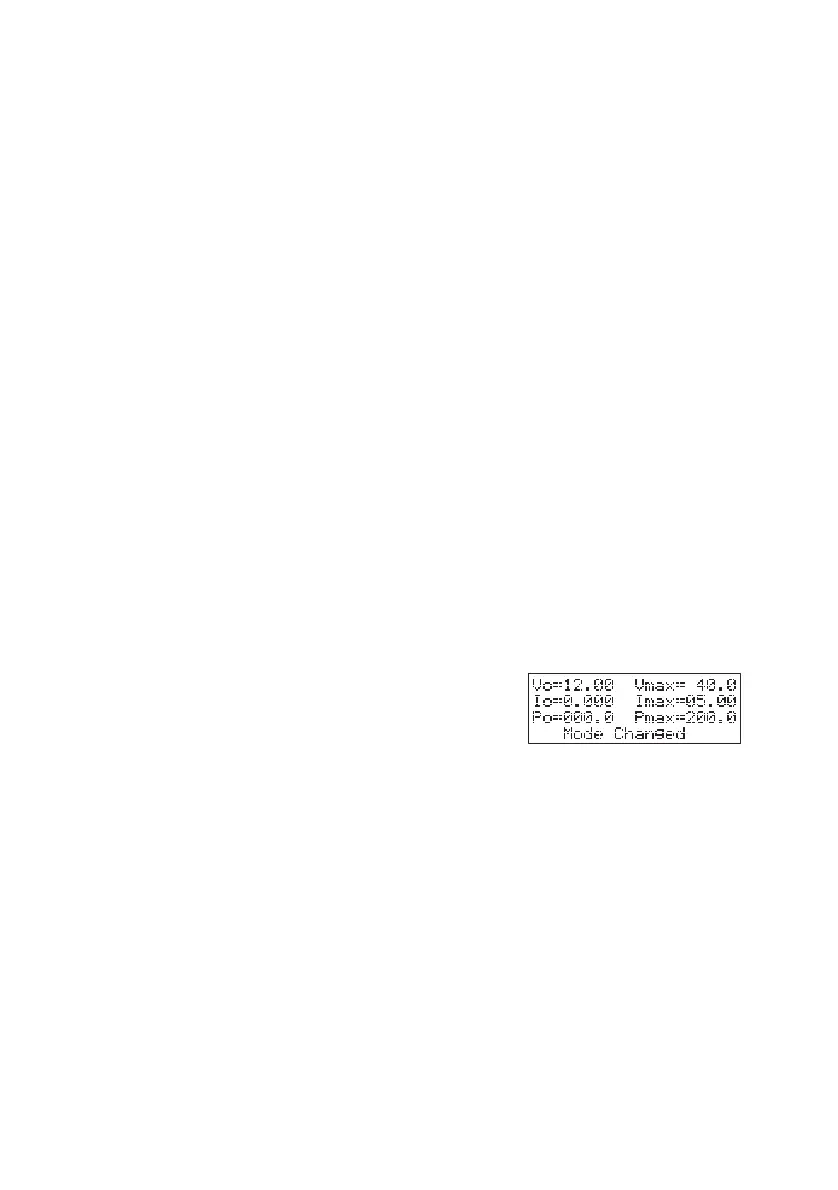

• Die Einstellfunktionen können mit der Taste „MENU“ (11)
nacheinander angewählt werden. Nach der letzten Funktion
wird wieder zur ersten Einstellfunktion geschaltet. Beim
Drücken der Taste „MENU“ erschein kurzzeitig „Mode
Changed“ (Einstellfunktion geändert).
• Die Reihenfolge der Einstellfunktionen ist wie folgt festgelegt
UCoarse U Fine Umax Imax Pmax Keylock UCoarse ...
• Die Parameter haben folgende Bedeutung:
• Uo Ausgangsspannung Umax Obere Spannungsgrenze
• Io Ausgangsstrom Imax Obere Strombegrenzung
• Po Ausgangsleistung Pmax Obere Leistungsgrenze
☞
Im Einschaltzustand ist immer die Einstellfunktion „UCoarse“ zur Spannungseinstellung
aktiv und die maximalen Begrenzungsparameter sind zurückgesetzt. Die Ausgangsspan-
nung „Uo“ ist nach dem Einschalten werksseitig auf 12 V voreingestellt.
