17
ANALOG-SIGNALAUSGANG14.
Das Schallpegelmessgerät SL-451 besitzt einen analogen Signalausgang, an dem eine zum
Messsignal proportionale Spannung abgegriffen werden kann. Dieser Ausgang kann für weitere
Messfunktionen wie z.B. einen X-Y-Schreiber etc. verwendet werden. Es steht wahlweise eine Gleich-
oder Wechselspannung zur Verfügung.

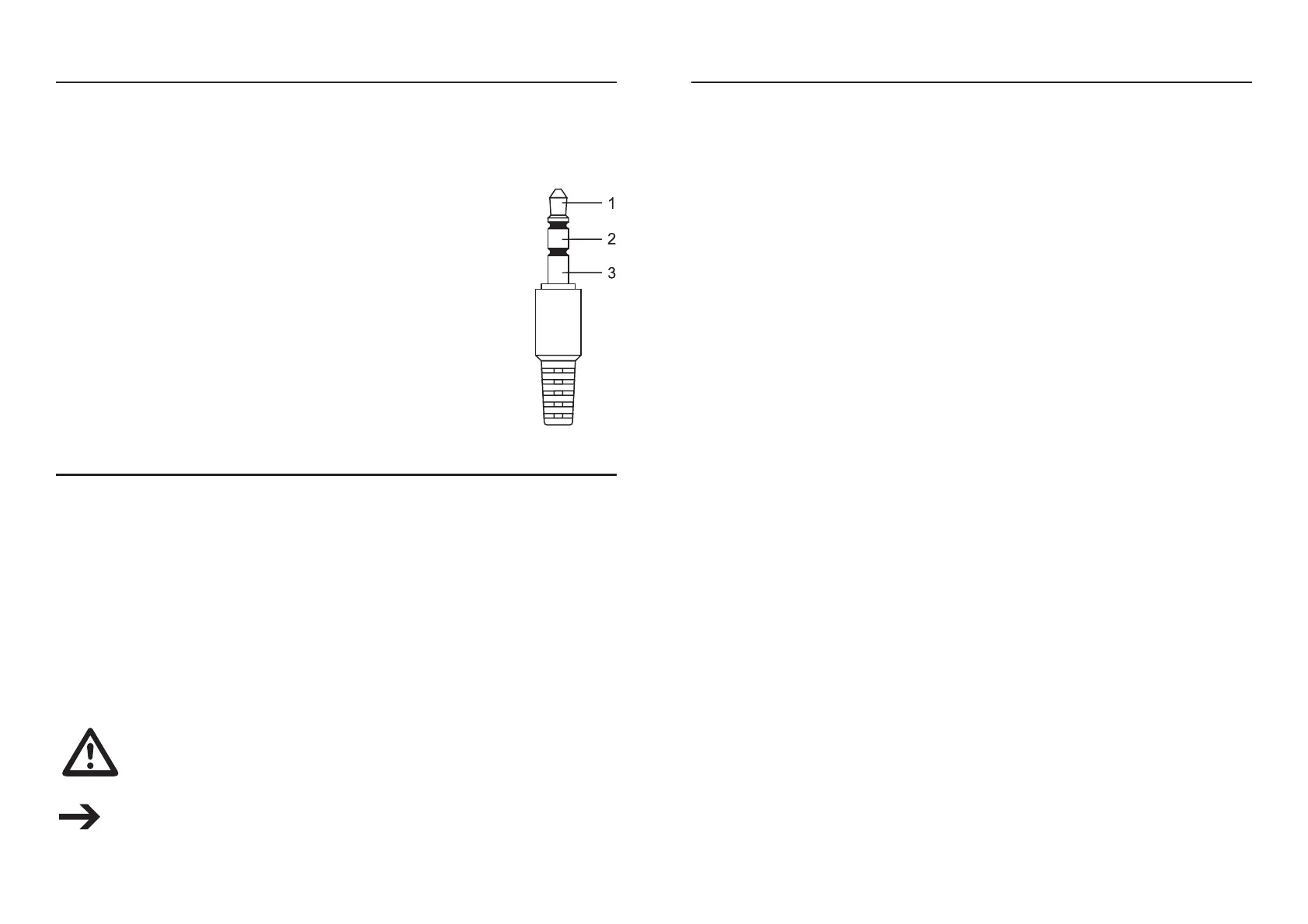

Der Anschluss erfolgt über einen optionalen 3,5 mm Stereo-Klinkenstecker.
Schließen Sie den Ausgang je nach Verwendungszweck an Kontakt 1 und 3 (für
AC) bzw. an Kontakt 2 und 3 (für DC) an.
1 = AC-Ausgang (max. 1 Vrms/130 dB, Impedanz 100 Ohm)•
2 = DC-Ausgang (10 mV/dB, Impedanz 1 kOhm)•
3 = GND-Massepotential•
Schließen Sie den Ausgang niemals kurz, da dieser sonst beschädigt wird.
WARTUNG UND REINIGUNG15.
Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist das Messgerät wartungsfrei. Zur
Reinigung des Gerätes nehmen Sie ein sauberes, fusselfreies, antistatisches und leicht feuchtes
Reinigungstuch ohne scheuernde, chemische und lösungsmittelhaltige Reinigungsmittel.
Batteriewechsel
Wird im Display das Batteriesymbol sichtbar, so muss umgehendst die Batterie gewechselt werden,
um Fehlmessungen zu vermeiden. Zum Auswechseln der Batterie gehen Sie wie folgt vor:
Schalten Sie das Messgerät aus1.
Schieben Sie den rückseitigen Batteriefachdeckel in Pfeilrichtung vom Gehäuse.2.
Ersetzen Sie die verbrauchte 9 V-Batterie gegen eine neue des selben Typs (z.B. 1604 oder 3.
6F22).
Verschließen Sie das Messgerät wieder sorgfältig in umgekehrter Reihenfolge4.
Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte
Batterien korrodieren, und dadurch Chemikalien freigesetzt werden können,
welche Ihrer Gesundheit schaden bzw. das Gerät zerstören.
Eine passende Ersatzbatterie erhalten Sie unter der Best.-Nr. 65 25 09.
BEDIENINGSELEMENTEN6.
Meetmicrofoon met windbescherming1.
LCD-scherm (display)2.
Toets “REC” voor vasteleggen van de meetwaarde3.
Tiets “SETUP” voor basisinstellingen4.
Toets “FAST/SLOW” voor omschakelen van de meetperiode5.
Toets “MAX/MIN” voor weergave maximum/minimum-waarde6.
Toets “LEVEL” voor omschakelen van het meetbereik7.
Toets “Licht” voor verlichting display8.
Toets “A/C” voor de meetcurve9.
Toets “HOLD” voor het “bevriezen” van de meetwaarde10.
Toets “Aan/Uit”11.
Schroefdraad voor statief12.
Batterijvak aan achterzijde13.
Bus voor aansluiting netdeel14.
Mini-USB bus voor interfacekabel15.
Analoge uitgang16.
CAL-afregelpotmeter (ijkinstelling)17.
Displaysymbolen
MAX/MIN De maximum-/minimum-waarde wordt vastgehoudenA.
Staafgrafi ek Analoog display met bereiksindicatieB.
DATE/TIME Datum-/tijdweergaveC.
MeetwaardeD.
Uursymbool Actieve Auto Power-OFF functieE.
BAT Weergave batterij vervangenF.
REC Dataregistratie actiefG.
FULL Intern datageheugen vol.
dBA Meetfi lter voor A-curve (= gehoor)H.
dBC Meetfi lter voor C-curve (= lineair)
HOLD De actuele meetwaarde wordt weergegevenI.
AUTO Automatische instelling van het meetbereik actiefJ.
FAST Snelle tijdmeting (125 ms/meting)K.
SLOW Langzame tijdmeting (1 s/meting)
OVER Meetbereik overschredenL.
UNDER Meetbereik onderschreden
