49
L´interface USB intégrée permet de transmettre les valeurs mémorisées vers un logiciel pour
mémoriser et analyser celles-ci. Veuillez procéder comme suit pour raccorder le sonomètre à votre
ordinateur:
Allumez l’ordinateur et lancez le logiciel Voltsoft.1.
Allumez l’appareil et désactivez la fonction d’arrêt automatique (voir le chapitre 10).2.
Connectez l’appareil à un port USB libre de votre ordinateur.3.
Lorsque l’appareil a été détecté par l’ordinateur, suivez les instructions d’utilisation du logiciel 4.
Voltcraft..
SORTIE ANALOGIQUE DES SIGNAUX14.
Le sonomètre SL-451 dispose d´une sortie analogique des signaux sur laquelle peut être saisie une
tension proportionnelle au signal de mesure. Cette sortie peut être utilisée pour d´autres fonctions
de mesure telles que pour un enregistreur X-Y. Vous disposez au choix d´une tension continue ou
alternative.

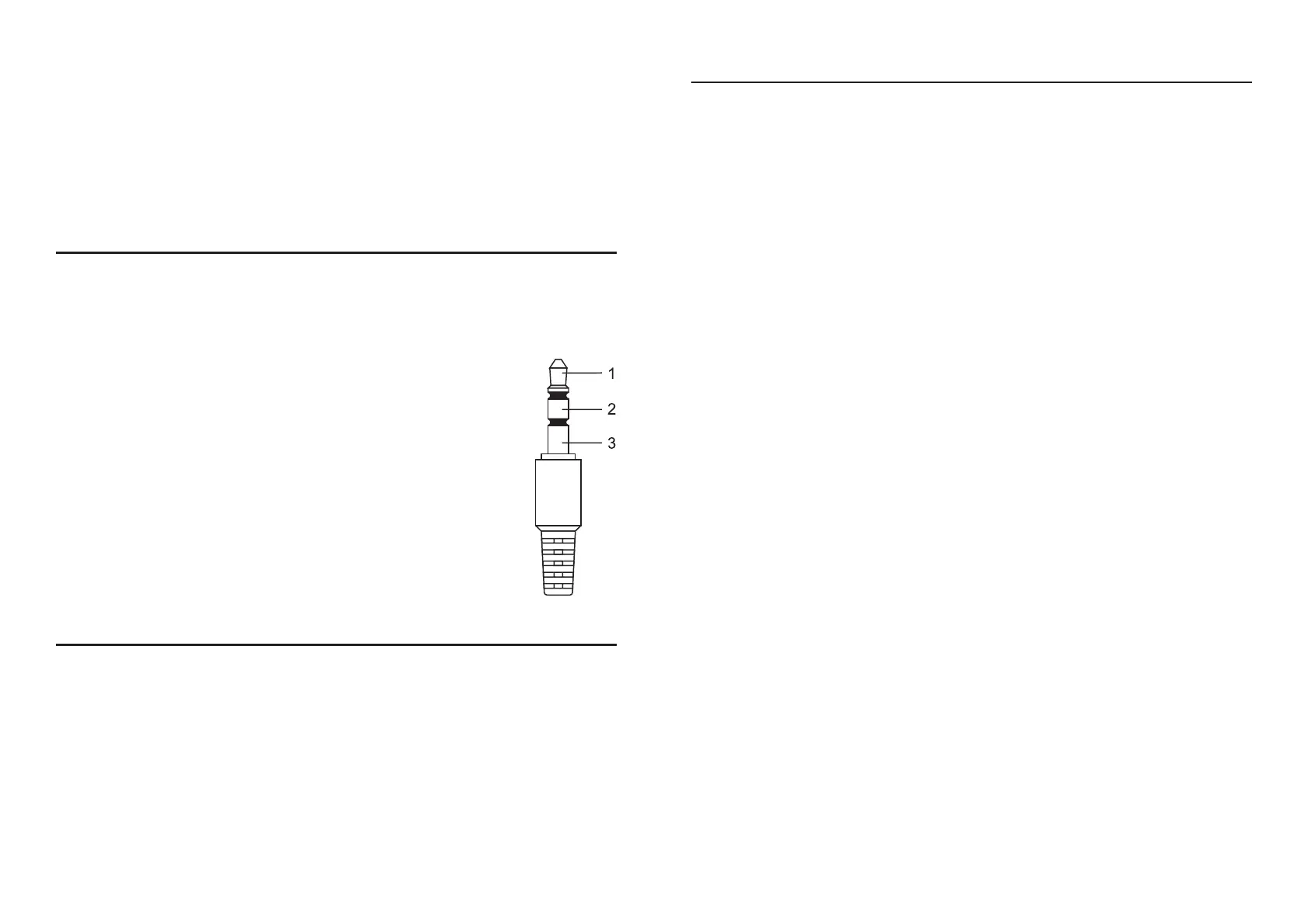

Le raccordement se fait par une prise jack stéréo optionnelle 3,5 mm. Branchez la
sortie sur les contacts 1 et 3 ( pour AC) o 2 et 3 (pour CC) selon l´utilisation.
1 = Sortie CA (max. 1 Vrms/130 dB, impédance 100 ohms)•
2 = Sortie CC (10 mV/dB, impédance 1 kohm)•
3 = Potentiel de masse GND•
Ne court-circuitez jamais la sortie, cela pourrait l´endommager.
MAINTENANCE ET NETTOYAGE15.
A l’exception du remplacement de la pile et d’un nettoyage occasionnel, l’appareil de mesure ne
nécessite aucun entretien. Pour nettoyer l’appareil, utilisez un chiffon propre, non pelucheux,
antistatique et légèrement humide sans produit de nettoyage abrasif, chimique ou contenant des
solvants.
Remplacement des piles
Remplacez immédiatement la pile lorsque le symbole de la pile apparaît sur l’écran, afi n d’éviter toute
erreur de mesure. Pour remplacer les piles, procédez comme suit :
Mettez l’appareil de mesure à l’arrêt.1.
Poussez le couvercle du logement des piles au dos dans le sens de la fl èche du boîtier.2.
Remplacez la pile 9 V usagée par une pile neuve du même type (par ex. 1604A ou 6F22).3.
26
OPERATING ELEMENTS6.
Measuring microphone with wind protection1.
LC display2.
Button “REC” to record measuring values3.
Button “SETUP” for basic settings4.
Button “FAST/SLOW” for measuring time switching5.
Button “MAX/MIN” for display of the maximum/minimum values6.
Button “LEVEL” for switching the measuring range7.
Button “Light” for display illumination8.
Button “A/C” for rating curve9.
“Hold” button to freeze a measuring value10.
ON/OFF button11.
Treaded socket for tripod12.
Battery compartment on the back side13.
Socket for power adaptor connection14.
Mini-USB port for interface cable15.
Analogue output16.
CAL calibration potentiometer17.
Display symbols
MAX/MIN Recording of the maximum/minimum valuesA.
Bar graph Analog display with range indicationB.
TIME/DATE Date/time displayC.
Measuring valueD.
Clock symbol Active auto power OFF functionE.
BAT Battery replacement displayF.
REC Active data recordingG.
FULL Internal data memory full
dBA Weighting fi lter for A line (=hearing)H.
dBC Weighting fi lter for C line (=linear)
HOLD The current reading is heldI.
AUTO Automatic measuring range setting is activeJ.
FAST Fast time benchmarking (125 ms/measuring operation)K.
SLOW Slow time benchmarking (1s/measuring)
OVER Measuring range is exceededL.
UNDER Measuring range is undercut
