GEGEVENSOVERDRACHT13.
Via de geïntegreerde USB-interface kunnen de opgeslagen meetwaarden naar een programma
worden overgedragen, op te worden opgeslaan en bewerkt. Om de geluidsniveaumeter aan te sluiten
op uw computer, gaat u te werk als volgt:
Schakel de computer in en start de Voltsoft software.1.
Schakel het apparaat in en schakel de functie auto-power-off uit (zie hoofdstuk 10).2.
Sluit het apparaat aan op een vrije USB-poort van de personal computer.3.
Volg de gebruiksinstructies van de Voltcraft software nadat het apparaat door de computer is 4.
herkend.
ANALOGE SIGNAALUITGANG14.
De signaalniveaumeter SL-451 beschikt over een analoge sigbaaluitgang, waarop een met het
meetsignaal proportionele spanning kan worden afgenomen. Deze uitgang kan voor andere
meetfuncties zoals bijv. een XY-schrijver enz. worden gebruikt. Er staat naar keuze een gelijk- of
wisselspanning ter beschikking.

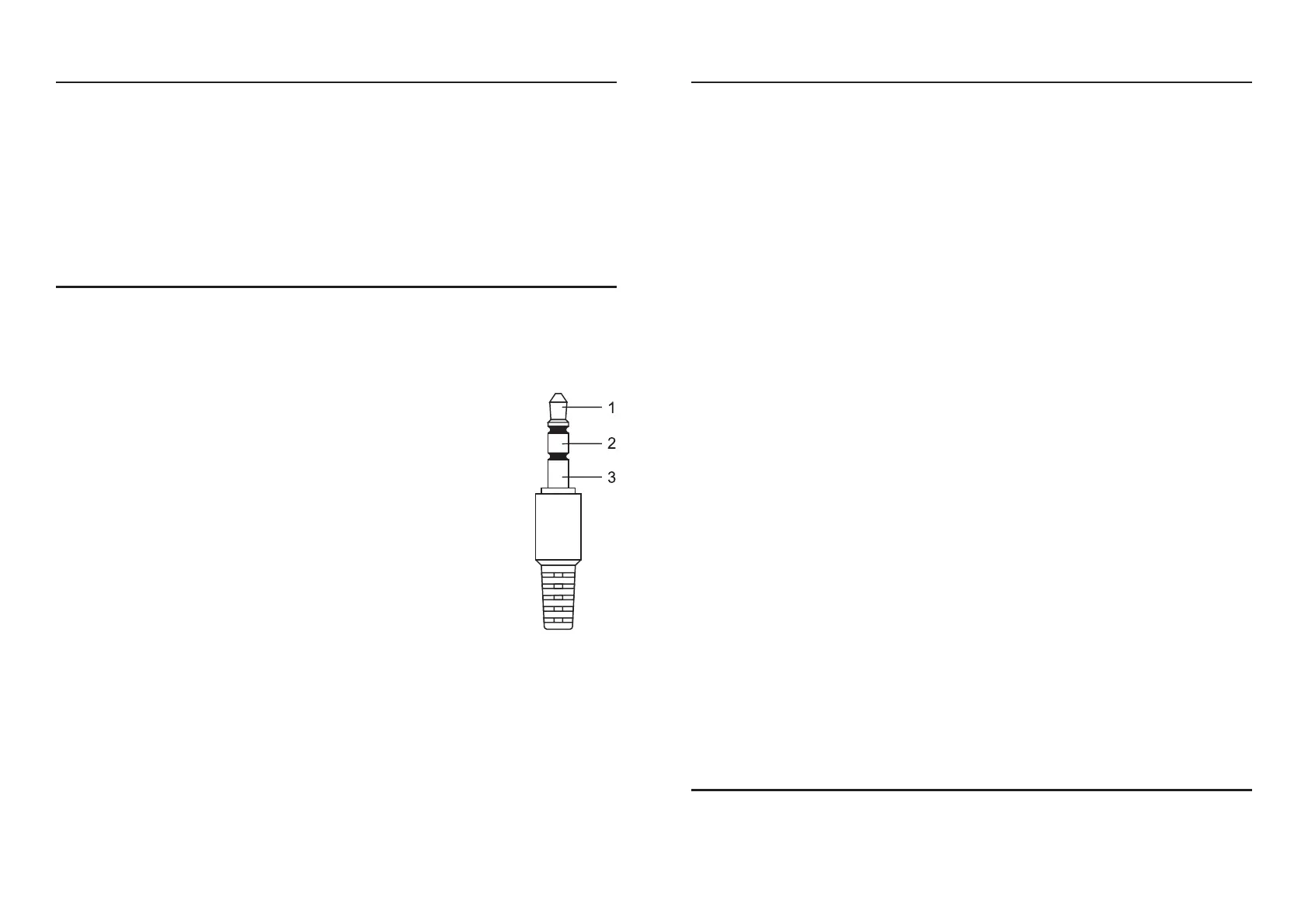

De aansluitingt gebeurt via een optionele 3,5 mm stereo-jack. Sluit de uitgang
naargelang het doel aan op contact 1 en 3 (voor AC) resp. op contact 2 en 3
(voor DC).
1 = AC-uitgang (max. 1 Vrms/130 dB, impedantie 100 Ohm)•
2 = DC-uitgang (10 mV/dB, impedantie 1 kOhm)•
3 = GND-massapotentiaal•
Sluit de uitgang nooit kort, omdat deze anders wordt beschadigd.
10
BEDIENELEMENTE6.
Messmikrofon mit Windschutz1.
LC-Anzeige (Display)2.
Taste „REC“ zur Messwertaufzeichnung3.
Taste „SETUP“ für Grundeinstellungen4.
Taste „FAST/SLOW“ für Messzeitumschaltung5.
Taste „MAX/MIN“ für Maximal-/Minimalwert-Anzeige6.
Taste „LEVEL“ für Messbereichsumschaltung7.
Taste „Licht“ für Anzeigenbeleuchtung8.
Taste „A/C“ für Bewertungskurve9.
Taste „HOLD“ zum „Einfrieren“ des Messwertes10.
Taste „Ein/Aus“11.
Gewindebuchse für Stativ12.
Rückseitiges Batteriefach13.
Buchse für Netzteilanschluss14.
Mini-USB-Buchse für Schnittstellenkabel15.
Analog-Ausgang16.
CAL-Abgleich-Poti (Kalibriereinstellung)17.
Display-Symbole
MAX/MIN Der Maximal-/Minimalwert wird festgehaltenA.
Bargraph Analog-Anzeige mit BereichsangabeB.
DATE/TIME Datums-/ZeitanzeigeC.
MesswertD.
Uhrsymbol Aktive Auto-Power-OFF-FunktionE.
BAT BatteriewechselanzeigeF.
REC Aktive DatenaufzeichnungG.
FULL Interner Datenspeicher ist voll
dBA Bewertungsfi lter für A-Kennlinie (=Gehör)H.
dBC Bewertungsfi lter für C-Kennlinie (=Linear)
HOLD Der momentane Messwert wird festgehaltenI.
AUTO Automatische Messbereichseinstellung ist aktivJ.
FAST Schnelle Zeitbewertung (125 ms / Messung)K.
SLOW Langsame Zeitbewertung (1 s/Messung)
OVER Messbereich ist überschrittenL.
UNDER Messbereich ist unterschritten
INSTALLATION DER SOFTWARE7.
Legen Sie die CD in das CD-ROM-Laufwerk Ihres Computers ein.1.
Die Installation beginnt automatisch. Falls nicht, gehen Sie bitte in Ihr CD-ROM-Verzeichnis und 2.
öffnen Sie dort die Installationsdatei „Voltsoft_install.exe“.
Wählen Sie Ihre gewünschte Sprache aus (Deutsch, Englisch oder Französisch).3.
