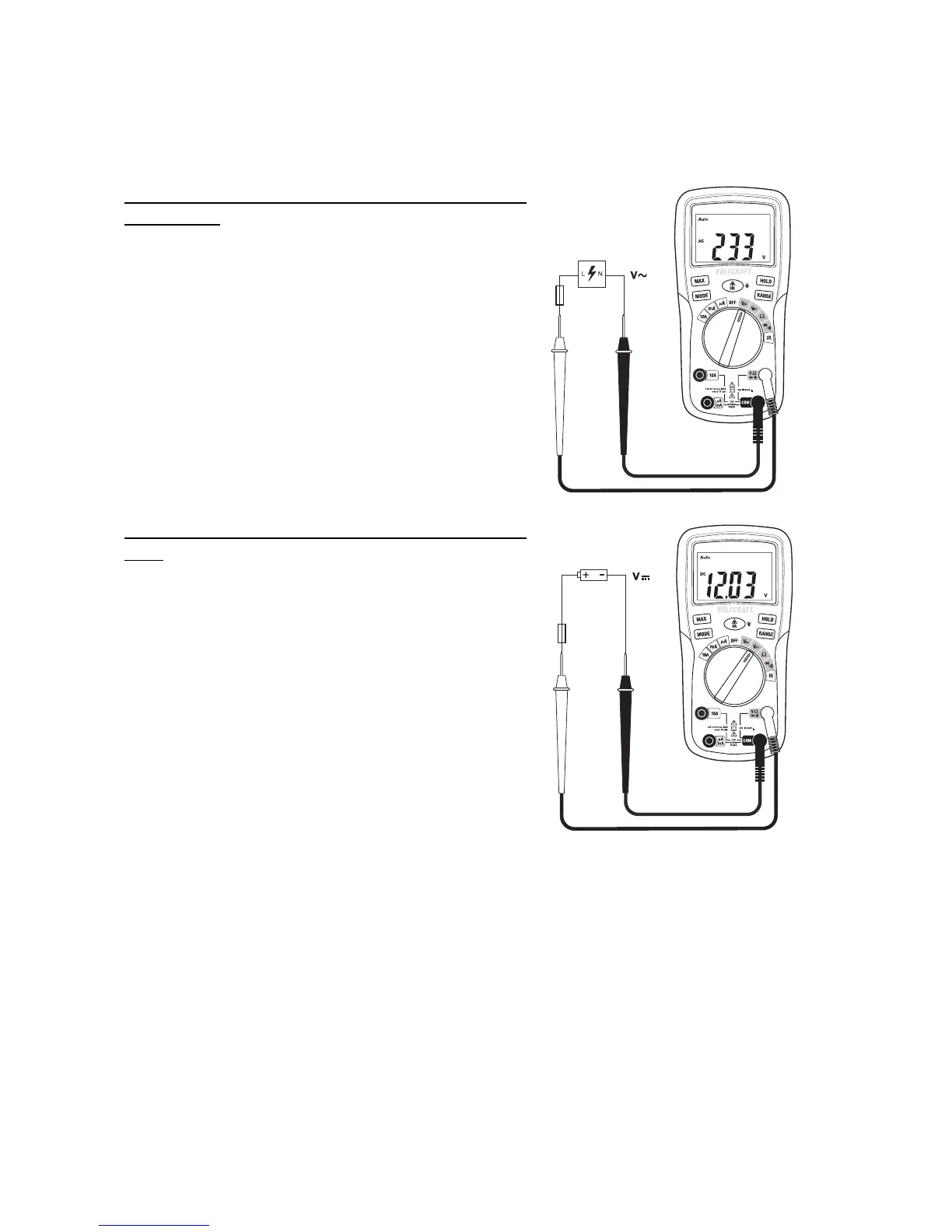

b) Mesure de la tension “V”
La plage de tension « V AC/DC » présente une résistance d´entrée > 10 Mohms.
Pour mesurer la tension alternative “V
AC”, procédez
comme suit :
- Allumez le DMM et choisissez la plage de mesure “VAC”.
- Enfichez le câble de mesure rouge dans la douille de
mesure V (8) et le câble noir dans la douille COM (7).
- Raccordez à présent les deux pointes de la sonde à l´objet
à mesurer (prise de courant, circuit, etc.).
- La valeur mesurée instantanée est indiquée à l’écran.
- Une fois la mesure effectuée, retirez les pointes de mesure
de l´objet à mesurer et éteignez le DMM.
Pour mesurer la tension continue “V DC”, procédez comme
suit :
- Allumez le DMM et choisissez la plage de mesure “VDC”.
- Enfichez le câble de mesure rouge dans la douille de
mesure V (8) et le câble noir dans la douille COM (7).
- Raccordez à présent les deux pointes de la sonde à l´objet
à mesurer (pile,circuit etc.). La pointe de mesure rouge
identifie le pôle positif et la pointe de mesure noire le pôle
négatif.
- La polarité respective de la valeur mesurée s´affiche avec
la mesure momentanée sur l´écran.
☞
Dès qu’un signe négatif « - » précède la valeur
mesurée de la tension continue, la tension
mesurée est négative (ou les câbles de mesure
sont inversés).
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
