63
- Pour commuter dans la plage DC, appuyez sur la touche « MODE ». L’écran affiche « DC ». Chaque
nouvelle pression vous fait revenir à la plage précédente.
- Branchez le câble de mesure rouge dans la douille de mesure µA/mA ou 10A. Branchez le câble noir
dans la douille de mesure COM.
- Connectez en série les deux pointes de mesure à l´objet à mesurer (pile, circuit, etc.). La polarité res-
pective de la valeur mesurée s´affiche avec la valeur de mesure sur l´écran.
☞
Dès qu’un signe négatif « - » précède la valeur mesurée du courant continu, le courant passe
dans le sens inverse (ou les câbles de mesure sont inversés).
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.

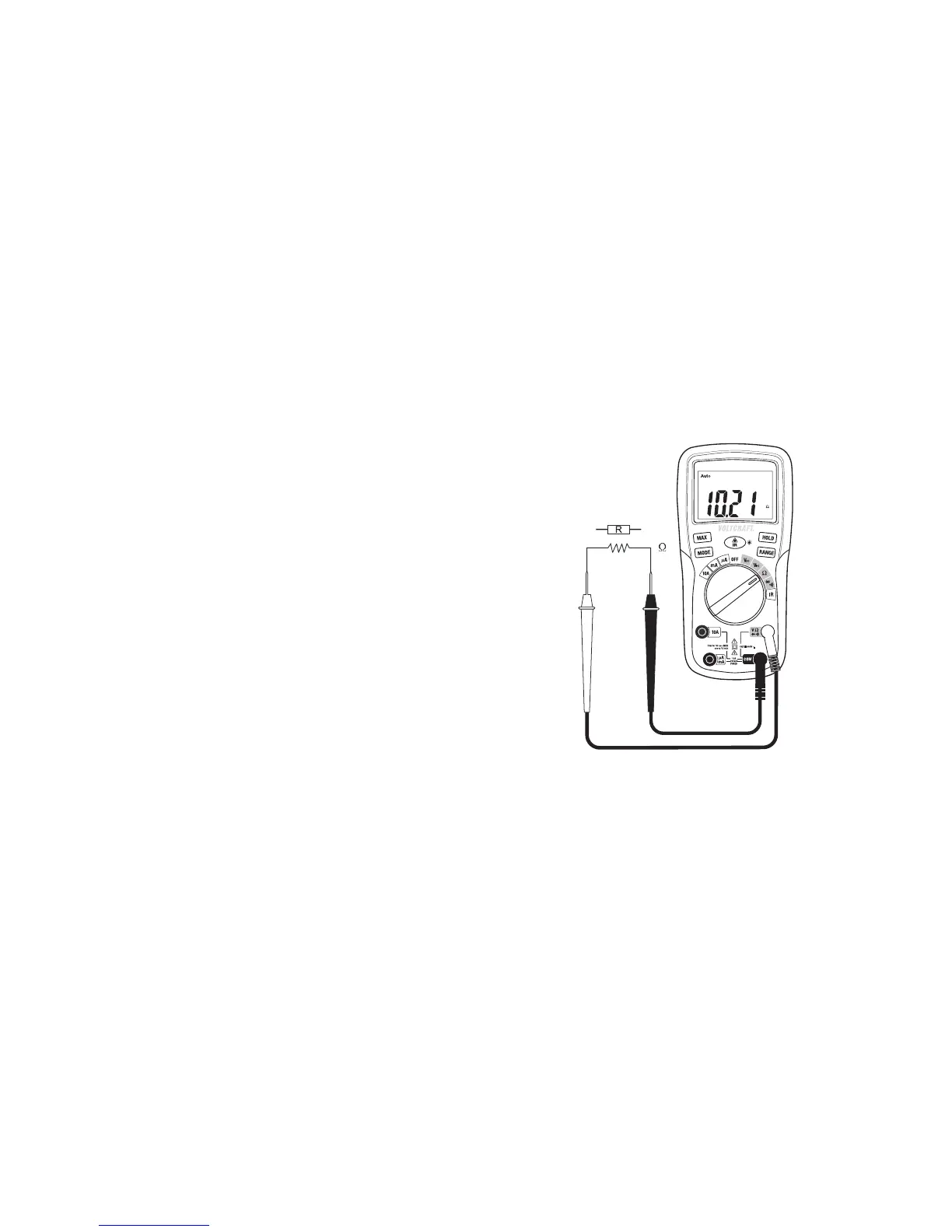

d) Mesure des résistances
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à
mesurer et autres objets de mesure sont impérativement hors tension et déchargés.
- Allumez le DMM et choisissez la plage de mesure “Ω”.
- Enfichez le câble de mesure rouge dans la douille de
mesure Ω (8) et le câble noir dans la douille COM (7).
- Assurez-vous de la continuité des câbles de mesure en
reliant les deux pointes de mesure. Une valeur de rési-
stance d’env. 0 à 0,5 ohm devra donc ensuite s’afficher
(résistance interne des câbles de mesure).
- Reliez maintenant les deux pointes de mesure à l’objet à
mesurer. La valeur de mesure s’affiche à l’écran à condition
que l’objet à mesurer n’ait pas une haute impédance ou ne
soit pas interrompu. Attendez que la valeur affichée se soit
stabilisée. Pour les résistances > 1 Mohm, cela peut durer
quelques minutes.
- L’affichage de “OL” (pour overload = dépassement) sur
l’écran indique que vous avez dépassé la plage de mesure
ou que le circuit de mesure est interrompu.
- La mesure effectuée, retirez les pointes de mesure de l´objet à mesurer et éteignez le DMM.
☞
Lorsque vous effectuez une mesure de résistance, veillez à ce que les points de mesure
que vous touchez avec les pointes soient exempts de saleté, de graisse, de vernis souda-
ble ou d’autres produits similaires. Ce genre de circonstances peut fausser le résultat de la
mesure.
