VOLTCRAFT VC-110 - E) Test de Diodes; F) Contrôle de Continuité

64

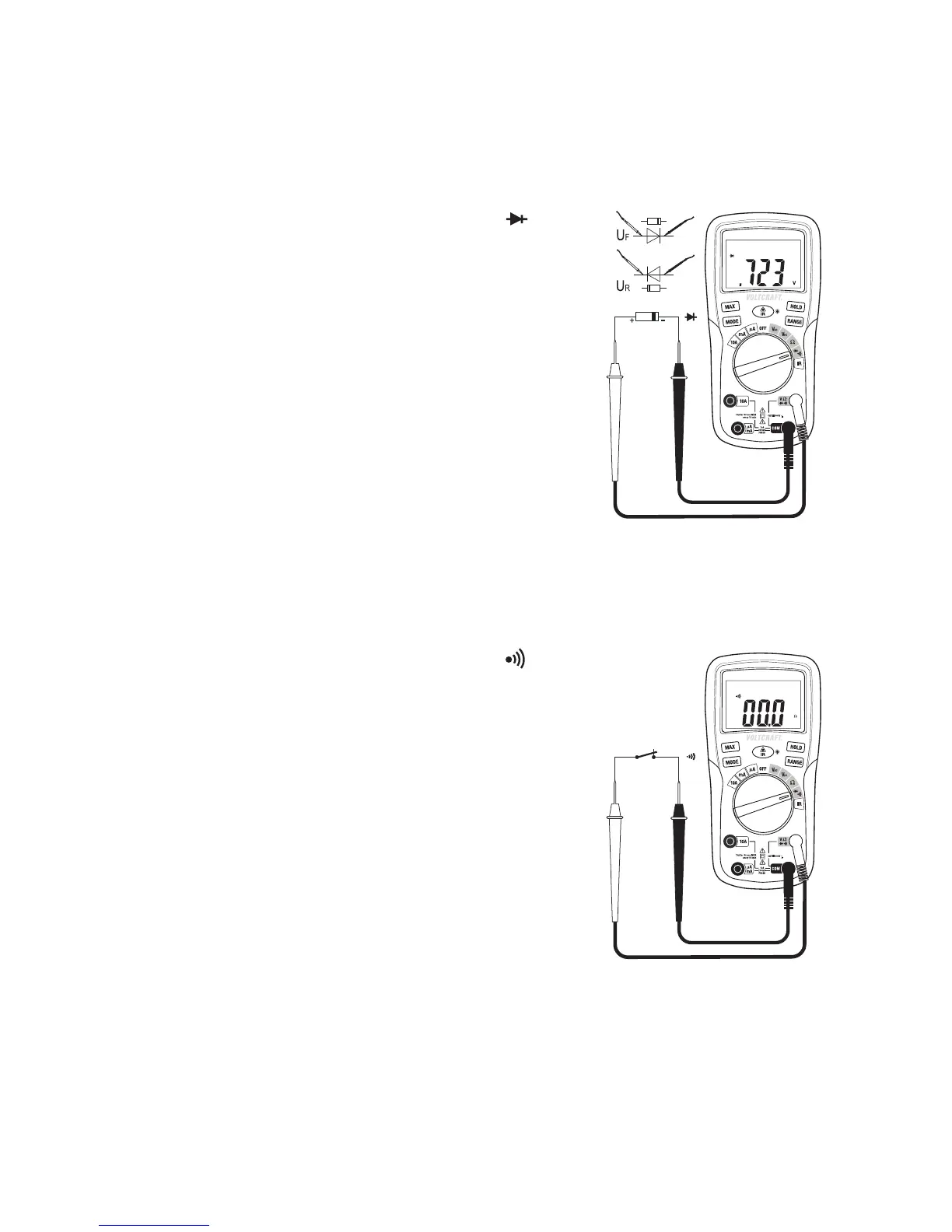

e) Test de diodes

Assurez-vous que tous les éléments du circuit, tous les circuits, composants à
mesurer et autres objets de mesure sont impérativement hors tension et déchargés.
- Allumez le DMM et choisissez la plage de mesure
.
- Enfichez le câble de mesure rouge dans la douille de
mesure Ω (8) et le câble noir dans la douille COM (7).
- Assurez-vous de la continuité des câbles de mesure en
reliant les deux pointes de mesure. Une valeur d´env. 0 V
devra donc ensuite s´afficher.
- Reliez les deux pointes de mesure à l’objet à mesurer
(diode).
- La tension de conduction “UF” s’affiche à l’écran en volts
(V). Si « OL » est visible, la diode est soit mesurée en
direction inverse (UR) soit défectueuse (interruption).
Effectuez en guise de contrôle une mesure contraire.
- La mesure effectuée, retirez les pointes de mesure de
l´objet à mesurer et éteignez le DMM.
f) Contrôle de continuité

Assurez-vous que tous les éléments du circuit, tous les circuits, composants à
mesurer et autres objets de mesure sont impérativement hors tension et déchargés.
- Allumez le DMM et choisissez la plage de mesure
.
- Pour commuter dans la fonction de mesure, appuyez sur
la touche « MODE ». Le symbole du contrôle de continuité
s·affiche sur l·écran ! Une nouvelle pression sur la touche
vous fait accéder à la première fonction de mesure etc.
- Enfichez le câble de mesure rouge dans la douille de
mesure Ω (8) et le câble noir dans la douille COM (7).
- Une valeur de mesure inférieure à 100 ohms est détectée
comme valeur de continuité, un bip sonore retentit. La
valeur de résistance s’affiche jusqu’à 200 Ohms maxi.
- L’affichage de “OL” (pour overload = dépassement) sur
l’écran indique que vous avez dépassé la plage de mesure
ou que le circuit de mesure est interrompu.
- La mesure effectuée, retirez les pointes de mesure de
l´objet à mesurer et éteignez le DMM.
