12
c) Widerstandsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Zur Widerstandsmessung gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter den Messbereich Ω. Die kleinen Stromwerte unter
den Messbereichen zeigen den Messstrom an.

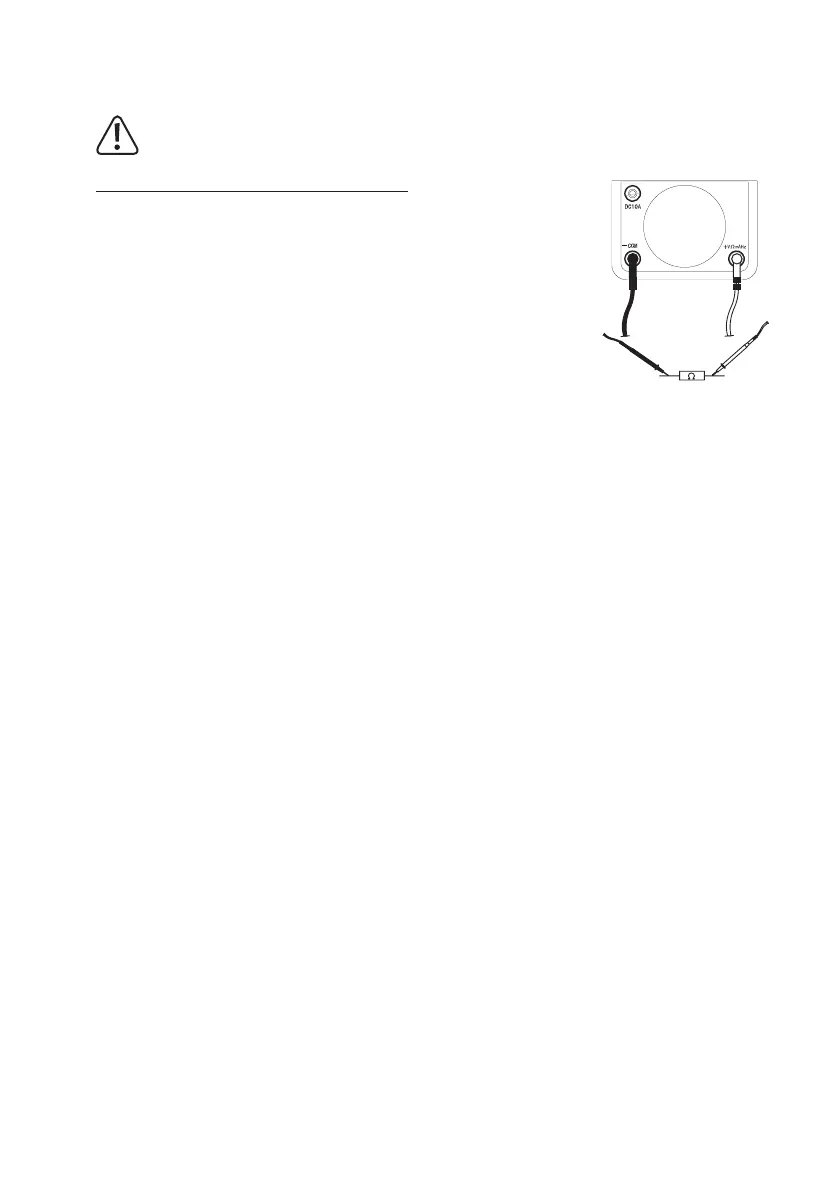

- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der VΩ-Buchse (7).
- Führen Sie einen Nullabgleich am Justierknopf (3) durch.
- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.
- Kontaktieren Sie die beiden Messspitzen miteinander und warten Sie, bis sich
der Zeiger stabilisiert hat. Es muss ein Wert von ca. 0 Ohm angezeigt werden.
Justieren Sie bei einer Abweichung den Zeiger mittels 0-Ohm-Abgleichregler (8)
auf 0 Ohm. Kontrollieren Sie dies immer, wenn Sie den Messbereich ändern. Kann
dieser Abgleich nicht durchgeführt werden, so ist ein Wechsel der beiden Micro-Batterien (AAA) erforderlich.
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt.
- Lesen Sie den Messwert an der Skala „Ω“ ab. Multiplizieren Sie den angezeigten Wert mit dem Messbereich, um
den Messwert zu erhalten (z.B. 100Ω (Anzeige) x10kΩ (Messbereich) = 100 x 10 000 = 1MΩ (Messwert).
- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.
