g) Transistortest
Beim Transistortest wird der Verstärkungsfaktor von Transistoren gemessen werden. Der Verstärkungsfaktor ist das
Verhältnis aus Kollektorstrom (IC) und Basisstrom (IB). Für diese Messung ist eine Hilfsschaltung mit einem 24 Kilo-
Ohm-Widerstand notwendig (nicht im Lieferumfang enthalten). Kontaktieren Sie diesen Widerstand zwischen Basis
und Kollektor-Anschluss des Transistors.
Zur Messung des Verstärkungsfaktors gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter die Messfunktion Ω und den Messbereich
„x10/15mA“.
- Verbinden Sie die schwarze Messleitung mit der COM-Buchse (6) und die rote
Messleitung mit der V/Ω-Buchse (7).
- Führen Sie einen Nullabgleich am Justierknopf (3) durch.
- Vergewissern Sie sich, dass die Drucktaste „Vrms/Vp-p“ (9) nicht gedrückt ist.
- Kontaktieren Sie die beiden Messspitzen miteinander und warten Sie, bis sich
der Zeiger stabilisiert hat. Es muss ein Wert von ca. 0 Ohm angezeigt werden.
Justieren Sie bei einer Abweichen den Zeiger mittels 0-Ohm-Abgleichregler (9) auf
0 Ohm. Kann dieser Abgleich nicht durchgeführt werden, so ist ein Wechsel der
beiden Micro-Batterien (AAA) erforderlich.

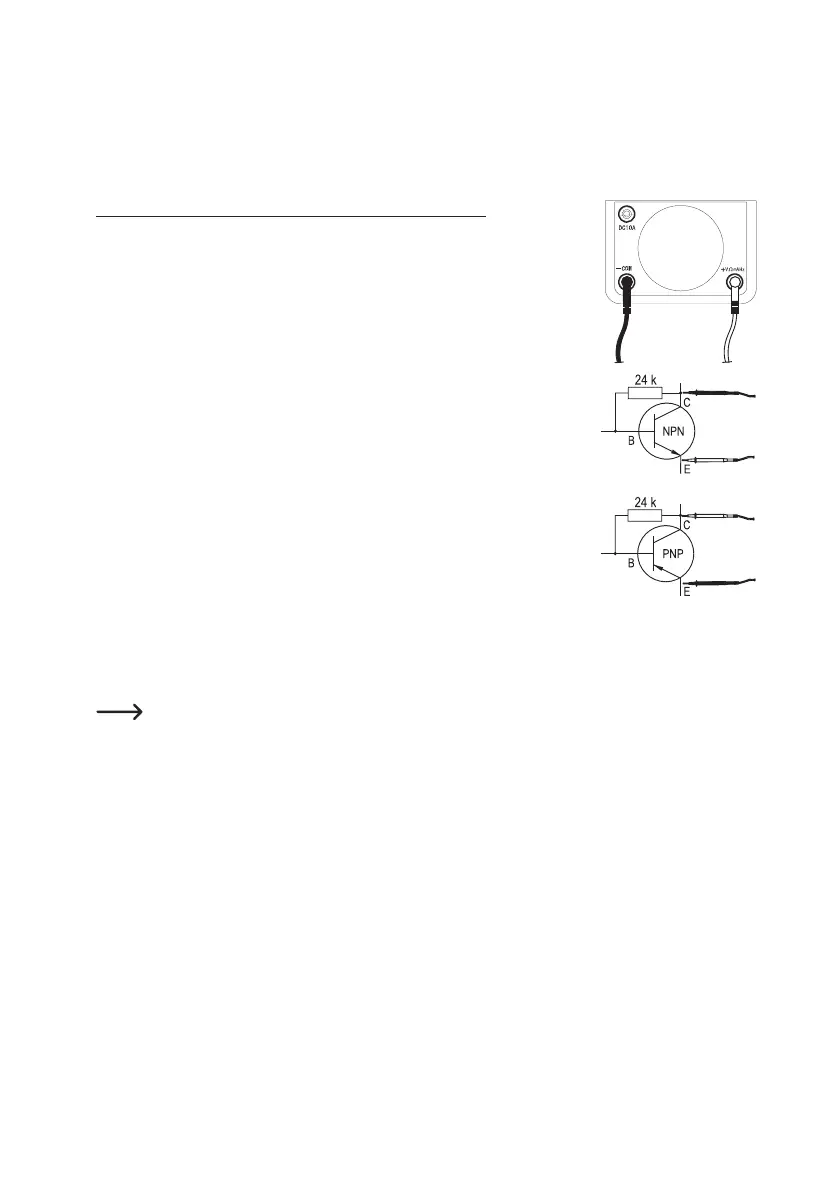

- Verbinden Sie nun je nach Transistortyp die beiden Messspitzen mit dem Messob-
jekt (Transistor).
NPN: Schwarze Messleitung an Kollektor (C), rote Messleitung an Emitter (E)
PNP: Rote Messleitung an Kollektor (C), schwarze Messleitung an Emitter (E)
- Lesen Sie den Messwert für den Verstärkungsfaktor an der Skala „hFE“ ab.
- Erfolgt keine Anzeige, so wird der Transistor in Sperrrichtung gemessen oder der
Transistor ist defekt (Unterbrechung).
- Wählen Sie nach Messende die Drehschalterposition „OFF“, um das Multimeter auszuschalten.
Bleibt der Basis-Anschluss des Transistors offen (kein Widerstand eingebaut), so wird der Leckstrom „Iceo“
zwischen Kollektor und Emitter angezeigt. Dieser Wert kann auf der Skala „Iceo“ in der Einheit „mA“ abge-
lesen werden.
