Pour contrôler la continuité, appuyer la touche " " (5) jusqu`à
l´affichage du symbole sur l´écran. Une nouvelle pression sur cette
touche permet de passer dans la plage de mesure suivante (essai
de diodes, continuité etc.)
L´affichage de « OL » (pour overflow = dépassement) sur l´écran
indique que vous avez dépassé la plage de mesure ou que le circuit
de mesure est interrompu.
Essai de diodes
Procéder comme suit pour cette mesure:
- Placer l´interrupteur de sélection des plages (10) sur la position Ω
.
- Appuyer sur la touche "S" (5) pour commuter dans la zone d´essai
de diodes.
Le symbole des diodes s´affiche.

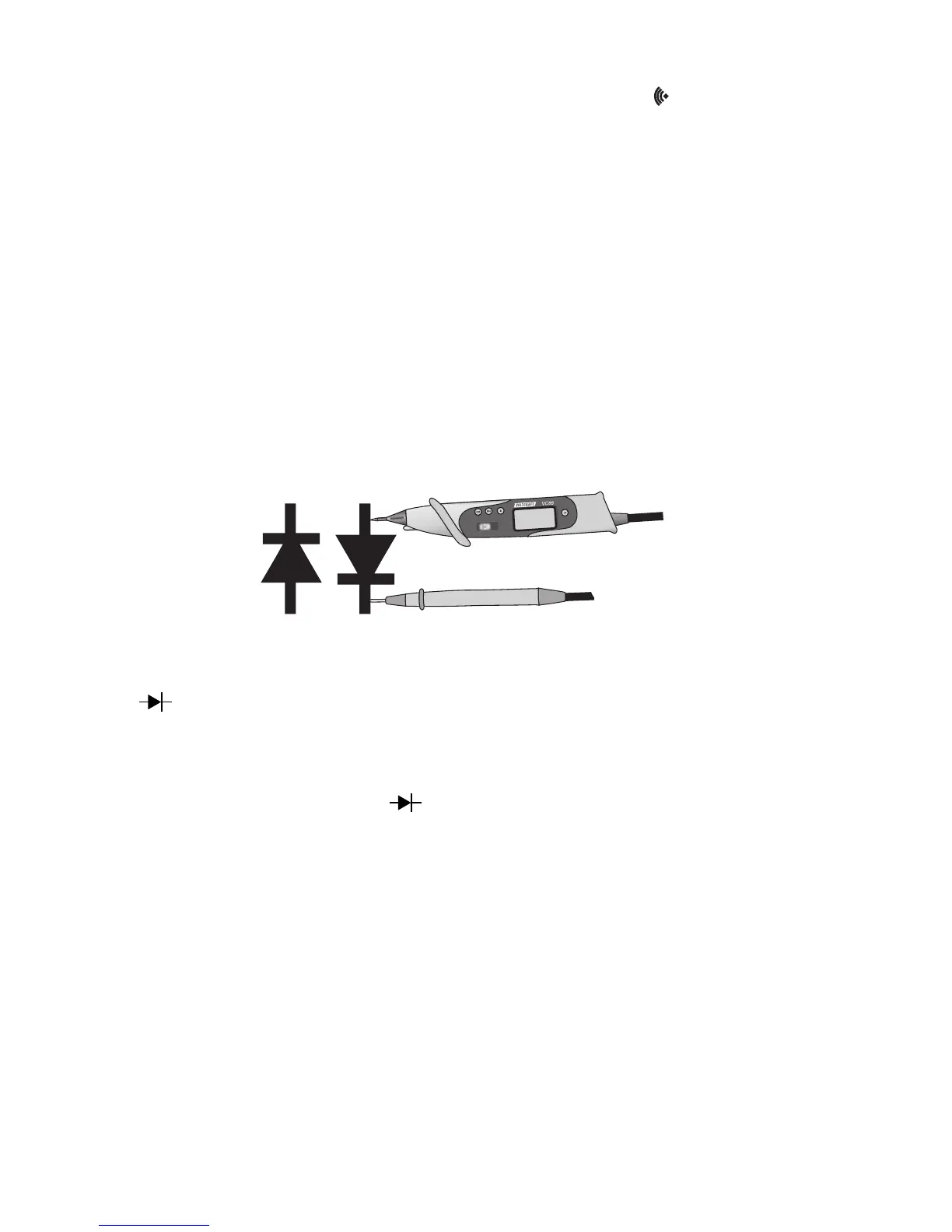

- Relier maintenant les deux pointes de la sonde à l’objet à mesurer
(diode). La tension de conduction s´affiche.
☞
Lorsque vous contrôlez une diode dans le sens passant
(pointe rouge de la sonde à l´anode = côté de la diode sans
marquage à anneaux), vous mesurerez une tension à partir
d´environ 0,6 volts (diode au silicium) dans la mesure où la
conduction des diodes est intacte.
53
