Si, par contre, vous mesurez dans le sens bloquant (ligne
de mesure rouge à la cathode = côté de la diode avec
marquage à anneaux), "OL" apparaîtra sur l´écran.
En revanche, si une « valeur de tension » s´affiche, cela
signifie que l´objet à mesure n´est pas correctement bran-
ché ou est défectueux.
Mesure du courant (seulement VC-86)
Il est possible de mesurer des courants allant jusqu´à 400mA dans
la plage ampèremétrique. Cette plage est protégée par fusibles, elle
dispose donc d´un dispositif de sécurité contre les surcharges.
Procéder comme suit pour mesurer les courants continus :
- Placer l´interrupteur de sélection des plages (10) sur "A".

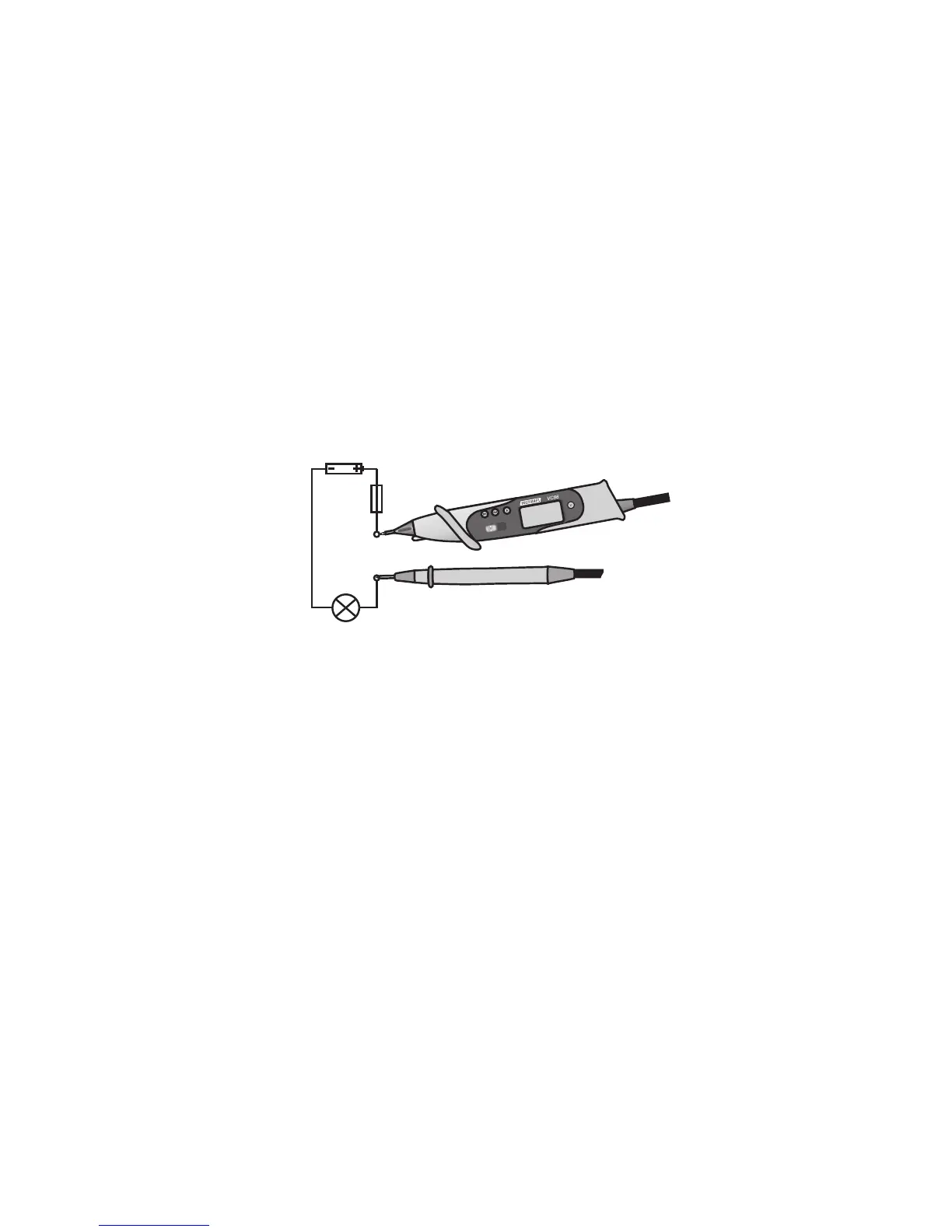

- Raccorder ensuite les deux becs de mesure en série à l´objet à
mesurer (pile, circuit etc.); la polarité respective de la valeur
mesurée s´affiche à l´écran (6) avec la mesure momentanée.
Pour la mesure de courants alternatifs, procédez comme indiqué ci-
après :
- Appuyer sur la touche "S" (6) dans la plage ampèremétrique pour
commuter dans la plage AC ; une nouvelle pression sur la touche
permet de revenir dans la plage DC.
- Relier à présent les deux becs de mesure en série à l´objet à
mesurer (générateur, circuit etc.) ; la valeur mesurée s´affiche à
l´écran (6).
Ne mesurer en aucun cas dans la plage en mA les
courants supérieurs à 400 mA.
54
