Vortice LINEO 100 Q V0 ES User Manual

18

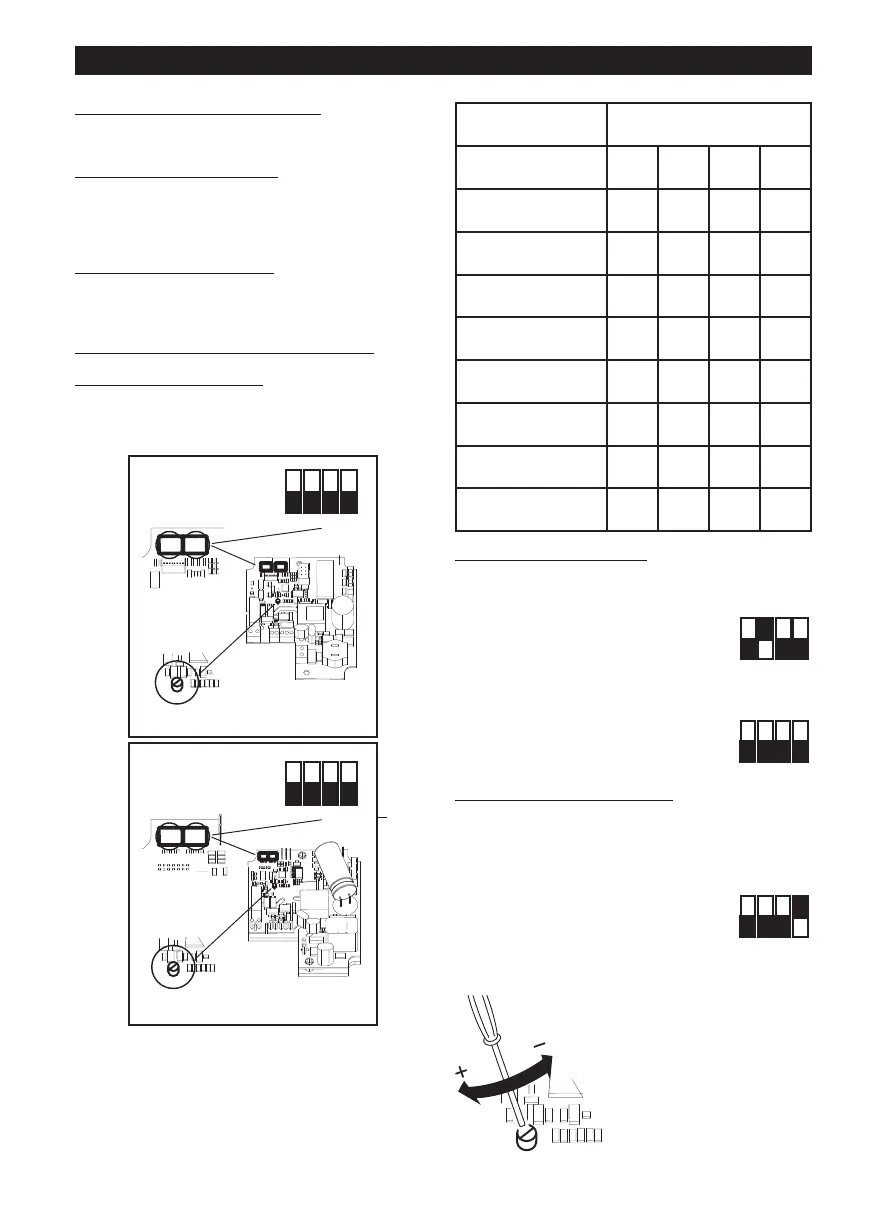

Anfangskonfiguration
D
er Installateur muss den Betrieb des Geräts wie
nachstehend beschrieben konfigurieren.
Auswahl des Gerätemodells: siehe unten. Diese
Phase wird im Werk durchgeführt, die in dieser
Betriebsanleitung enthaltenen Beschreibungen sind
n
ur nützlich, wenn die ursprüngliche Situation
w
iederhergestellt werden muss, nachdem die DIP-
S
chalter versehentlich verstellt wurden.
Auswahl des Betriebsmodus
: siehe unten. Es gibt
zwei Betriebsmodi: mit zwei, über einen externen
Schalter auswählbaren Drehzahlstufen V1 und V2
oder mit über ein externes Potentiometer
verstellbarer Drehzahl.
Einstellung der Werte V1 und V2
(beim
Betriebsmodus mit zwei Drehzahlstufen)
Auswahl des Gerätemodells
Die Auswahl des Gerätemodells erfolgt durch
Konfiguration des abgebildeten DIP-Schalters und
wie in der nachstehenden Tabelle beschrieben.
Auswahl des Betriebsmodus
Betriebsmodus mit zwei Drehzahlstufen:
Die Stromversorgung trennen
Den abgebildeten DIP-Schalter SW2 wie folgt
einstellen:
Int.2=ON; Int.3=OFF
Int.4=OFF
Betriebsmodus mit regelbarer
Drehzahl:
Die Stromversorgung trennen
Den abgebildeten DIP-Schalter SW2
wie folgt einstellen:
Int.2=OFF; Int.3=OFF
Int.4=OFF
Einstellung der Werte V1 und V2
Werkseitig wird das Gerät auf die Defaultwerte
V1=V
MIN
, V2=V
MAX
Die Werte V1 und V2 können wie folgt eingestellt
werden:
- Die Stromversorgung trennen
- Den abgebildeten DIP-Schalter
SW2 wie folgt einstellen:
Int.1=OFF
Int.4=ON
- Die Stromversorgung wieder
herstellen. Der Motor wird automatisch auf die
Drehzahl V1temp gebracht
- Den Trimmer (siehe
Abbildung) verstellen, um
V1temp auf den
gewünschten Wert
zwischen V1nom und dem
gespeicherten V2 - 100Rpm
einzustellen
DEUTSCH
ON
1 2 3 4
O
FF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL
SW 2 : SETUP
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL
SW 2 : SETUP
TRIMMER
LINEO 100 Q V0 ES - LINEO 200 V0 ES
LINEO 250 V0 ES, LINEO 315 V0 ES
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
