6

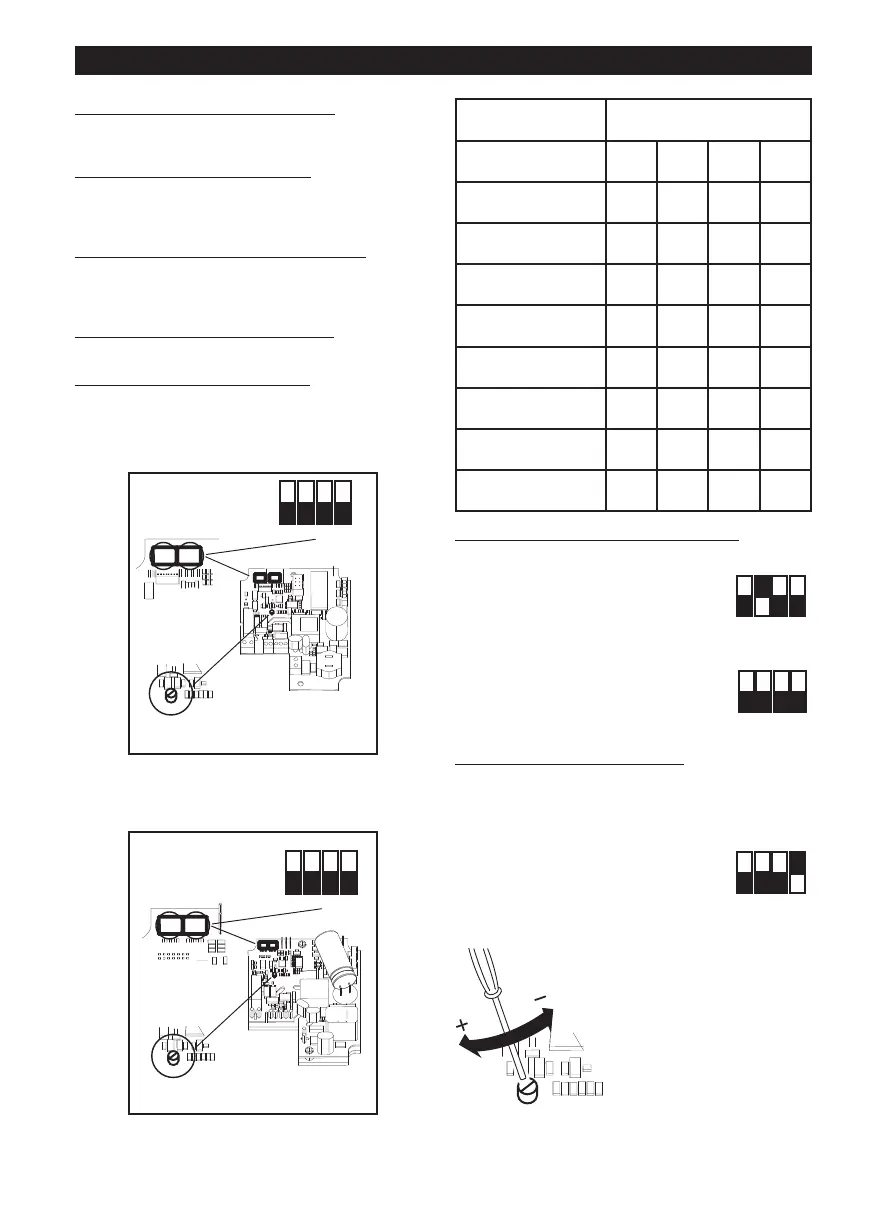

Configurazione iniziale
L’installatore deve configurare il funzionamento
dell’apparecchio seguendo i passi descritti più avanti.
Selezione del modello del prodotto
: vedi nel seguito.
Questa fase è eseguita in fabbrica, le istruzioni
r
iportate nel presente libretto possono essere utili
s
olo nel caso sia necessario ripristinare la situazione
i
n seguito a manomissioni accidentali del dip switch.
Selezione della modalità di funzionamento
: vedi nel
seguito. Sono previste due modalità: a due velocità
V1 e V2, selezionabili tramite interruttore esterno,
oppure con velocità regolabile tramite potenziometro
esterno.
Impostazione dei valori di V1 e V2
(nel caso di
modalità di funzionamento a due velocità)
Selezione del modello del prodotto
La selezione del modello si effettua tramite
l’impostazione del dip switch SW1 indicato in figura e
come descritto nella seguente tabella.
Selezione della modalità di funzionamento
Modalità a due velocità:
togliere l’alimentazione elettrica
impostare sul dip-switch SW2
indicato in figura:
Int.2=ON; Int.3=OFF
Int.4=OFF
Modalità a velocità regolabile:
togliere l’alimentazione elettrica
impostare sul dip-switch SW2
indicato in figura:
Int.2=OFF; Int.3=OFF
Int.4=OFF
Impostazione dei valori di V1 e V2
L’apparecchio esce dalla fabbrica con impostazioni
nominali di default V1=V
MIN
, V2=V
MAX
E’ possibile regolare i valori di V1 e V2 operando
come segue:
- togliere l’alimentazione elettrica
- impostare sul dip-switch SW2
indicato in figura:
Int.1=OFF
Int.4=ON
- fornire l’alimentazione elettrica. Il motore si porta
automaticamente alla velocità V1temp
- agire sul trimmer (vedi
figura) per regolare V1temp
sul valore desiderato,
compreso tra V1nom e la V2
memorizzata – 100Rpm
ITALIANO
Modello SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL
SW 2 : SETUP
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL
SW 2 : SETUP
TRIMMER
LINEO 100 Q V0 ES - LINEO 200 V0 ES
LINEO 250 V0 ES, LINEO 315 V0 ES
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
