•Instalarea aparatului trebuie să
fie efectuată de către personal
calificat din punct de vedere
profesional.
•Instalația electrică la care este
conectat produsul trebuie să
respecte normele în vigoare.
•Pentru instalare, este nevoie de
un întrerupător omnipolar cu o
distanță de deschidere a
contactelor egală cu sau mai
mare de 3 mm, care să permită
deconectarea completă în
condiții de supratensiune de
categoria III.
•Produsele echipate cu motoare
adecvate pentru cablajul
monofazat (M) necesită
ÎNTOTDEAUNA conexiunea la
linii monofazate de 220-240V
(sau doar de 230 V când acest
lucru este prevăzut). Orice tip de
modificare este considerată
folosire incorectă a produsului și
anulează garanția.
Ventilatoare de conductă și
fereastră-zid
Este necesar să luați măsuri de
precauție pentru a evita prezența
refluxului de gaze provenite de la
canalul de evacuare a gazelor
sau de la alte aparate cu
combustie de carburant.
Ventilatoare de fereastră-zid
Ventilatorul este conceput pentru
a fi montat pe ferestre sau ziduri
externe.
Aparate echipate cu dispozitiv
de întrerupere termică cu
rearmare manuală
Pentru a evita orice pericol
datorat rearmării accidentale a
dispozitivului termic de
întrerupere, aparatul nu trebuie
alimentat folosind un dispozitiv
de manevră extern, precum un
temporizator și nici nu trebuie
conectat la un circuit alimentat
regulat sau deconectat de la
serviciu.
Aplicaţii tipice
Fig. 1-2;
Când aparatul este instalat la o înălţime mai mică de
2,3 m de podea, iar lungimea conductelor conectate la
aspiraţie şi la evacuare necesită acest lucru, este
necesar să se monteze dispozitive care să împiedice
riscul de contact cu rotorul
Instalarea
Figg 3 ÷ 26.
Fig.3: E= Plăcuţă care indică direcţia fluxului de aer;
C=Aspiraţie; D= Evacuare;
Configuraţia iniţială
Instalatorul trebuie să configureze funcţionarea
aparatului urmând etapele descrise mai jos.
Selectarea modelului produsului:
vezi mai jos.
Această etapă este efectuată în fabrică, instrucţiunile
din această broşură pot fi utile numai în cazul în care
este necesar să se restabilească situaţia în urma unor
manipulări accidentale ale comutatorului „dip switch”.
Selectarea modului de funcţionare
: vezi mai jos. Sunt
prevăzute două modalităţi: cu două viteze, V1 şi V2,
care pot fi selectate de la întrerupătorul extern, sau cu
viteză reglabilă prin intermediul potenţiometrului
extern.
Setarea valorilor pentru V1 şi V2
(în cazul modului de
funcţionare cu două viteze).

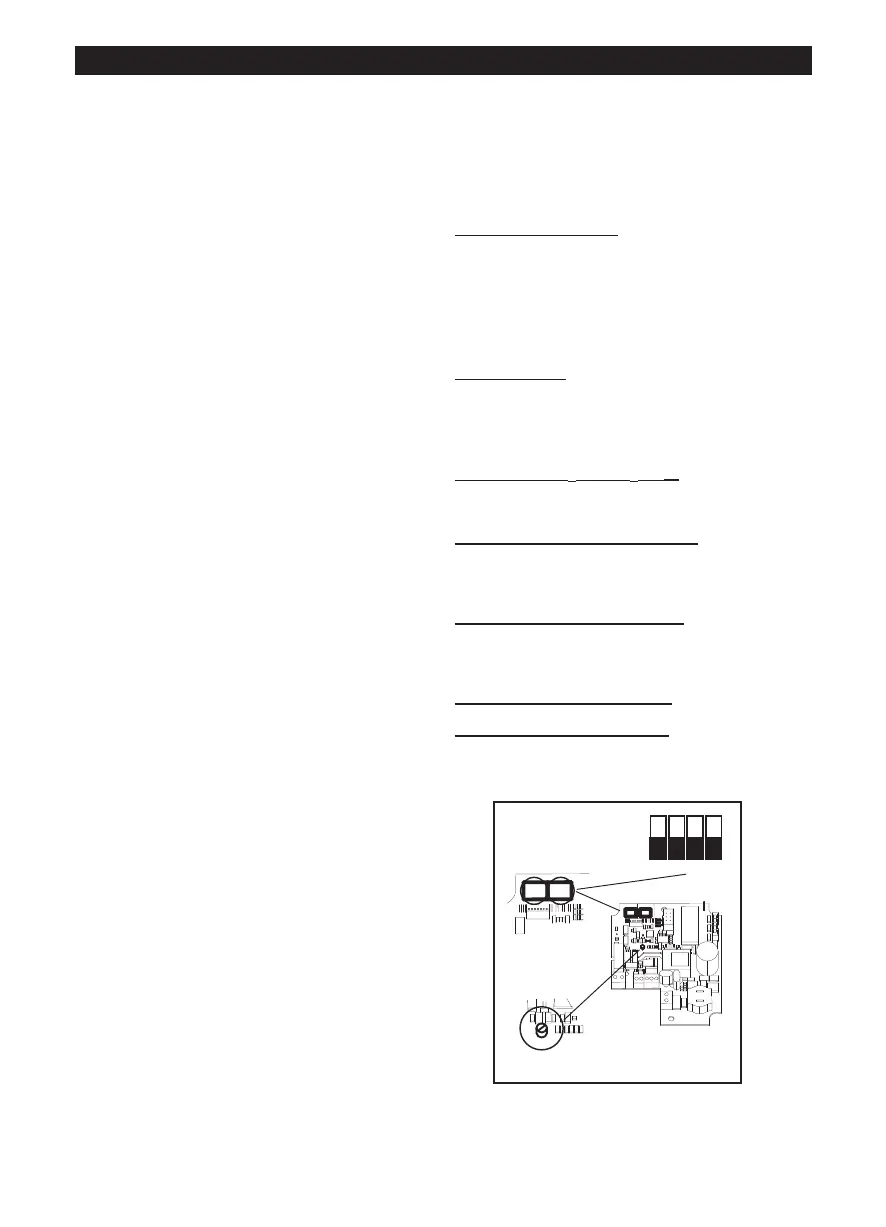

Selectarea modelului produsului
Selectarea modelului se efectuează cu ajutorul
comutatorului „dip switch” 1 indicat în figură, aşa cum
se descrie în tabelul de mai jos.
37
ROMÂNĂ
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL
SW 2 : SETUP
TRIMMER
LINEO 100 Q V0 ES - LINEO 200 V0 ES
