Vortice LINEO 100 Q V0 ES User Manual

30

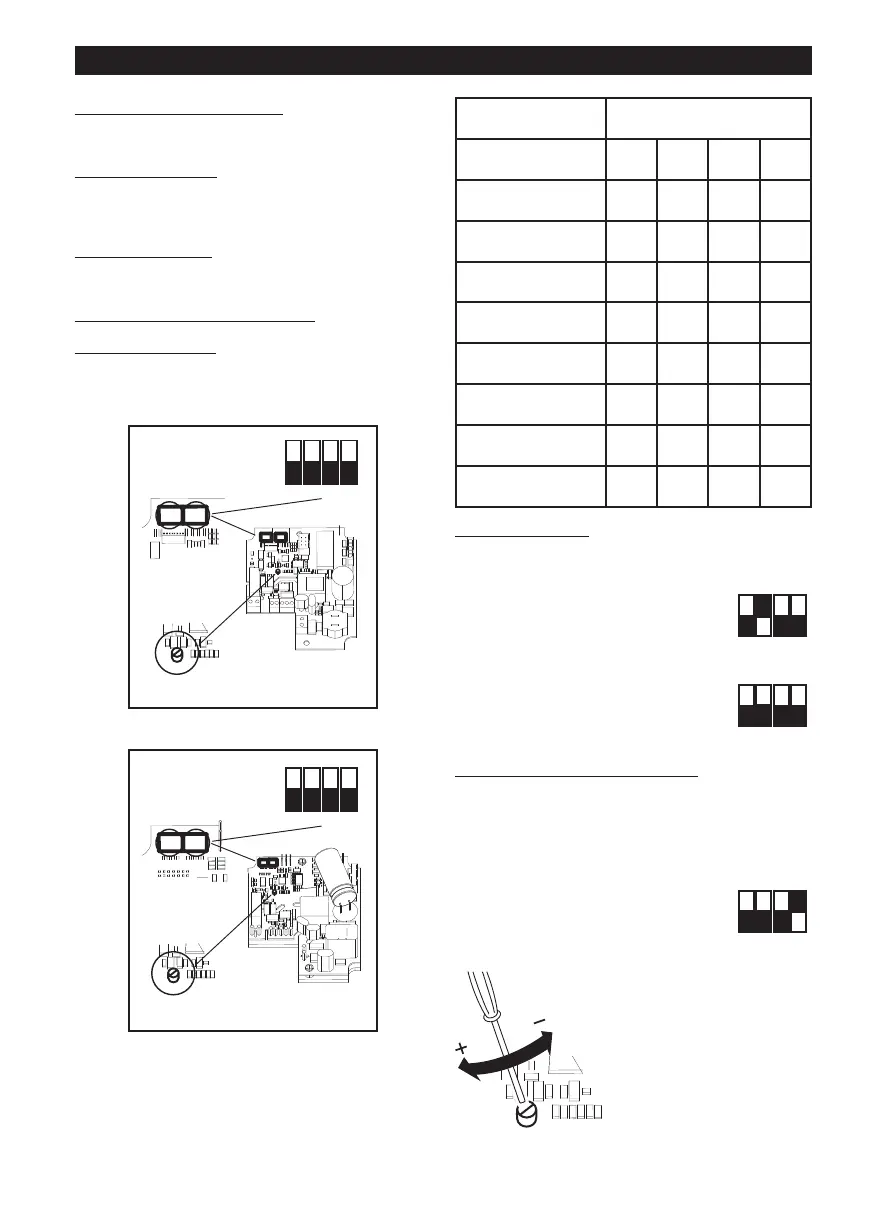

Startkonfigurering
I
nstallatören skall konfigurera apparatens funktioner i
de steg som beskrivs nedan.
Val av produktmodell: se nedan. Denna fas utförs på
fabriken, instruktionerna i handboken kan dock vara
till hjälp om det skulle bli nödvändigt att återställa
s
ituationen efter eventuell skada på data på dip-
o
mkopplaren.
V
al av funktionsläge
:
se nedan. Det finns två lägen:
med två hastigheter, V1 och V2, som väljs med den
externa kontakten, eller med reglerbar hastighet med
hjälp av den externa potentiometern.
Inställning av värdena V1 och V2
: (vid läget med
funktion i två hastigheter)
Val av produktmodell
Val av modell utförs genom en inställning av dip-
omkopplaren 1, se bild, på det vis som beskrivs i
tabellen nedan
Val av funktionsläge
Läge med två hastigheter:
Skilj apparaten från elnätet
Ställ in följande på dip-omkopplaren SW2 som visas i
bilden:
Int.2=ON (på); Int.3=OFF
Int.4=OFF (av)
Läge med reglerbar hastighet:
Skilj apparaten från elnätet
Ställ in följande på dip-omkopplaren SW2 som visas i
bilden:
Int.2=OFF (av); Int.3=OFF
Int.4=OFF (av)
Inställning av värdena för V1 och V2
Apparaten lämnar fabriken med nominella
fabriksinställningarna V1=V
MIN
, V2=V
MAX
Det går att reglera värdena V1 och V2 genom att göra
så som följer:
- Skilj apparaten från elnätet
- Ställ in följande på dip-omkopplaren SW2 som
visas i bilden:
Int.1=OFF (av)
Int.4=ON (på)
- Återanslut apparaten till elnätet.
Motorn går automatiskt till
hastigheten V1temp
- Ställ med hjälp av
trimmern (se bild) in V1temp
till det värde du önskar,
mellan V1nom och den i
minnet sparade V2 –
100Rpm
SVENSKA
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL
SW 2 : SETUP
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL
SW 2 : SETUP
TRIMMER
LINEO 100 Q V0 ES - LINEO 200 V0 ES
LINEO 250 V0 ES, LINEO 315 V0 ES
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
