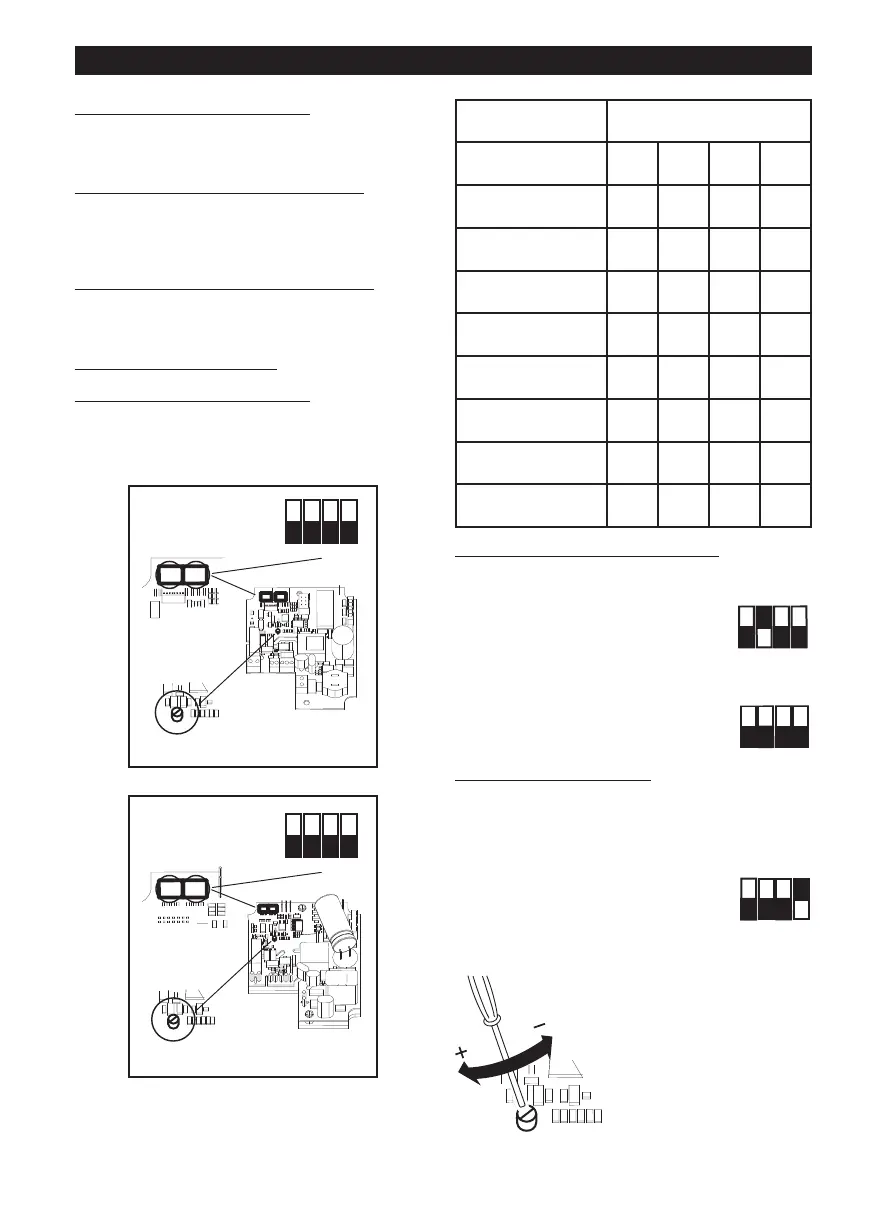

Configuración inicial
E
l instalador debe configurar el funcionamiento del
aparato siguiendo los pasos descritos a
continuación.
selección del modelo del producto
: ver a
continuación. Esta fase se ejecuta en fábrica; las
i
nstrucciones contenidas en este manual pueden ser
ú
tiles sólo en caso de tener que restablecer la
s
ituación después de una alteración accidental de la
posición del microinterruptor.
selección del modo de funcionamiento
: ver a
continuación. Están previstos dos modos: dos
velocidades, V1 y V2, seleccionables mediante
interruptor externo, o velocidad regulable mediante
potenciómetro externo.
ajuste de los valores V1 y V2
(en caso de modo de
funcionamiento de dos velocidades)
Selección del modelo del producto
La selección del modelo se efectúa con el
microinterruptor 1 indicado en la figura y como se
describe en la tabla siguiente.
Selección del modo de funcionamiento
Modo de dos velocidades:
desconectar la alimentación eléctrica
seleccionar con el microinterruptor
SW2 indicado en la figura:
Int.2=ON; Int.3=OFF
Int.4=OFF
Modo de velocidad regulable:
desconectar la alimentación eléctrica
seleccionar con el microinterruptor SW2 indicado en
la figura:
Int.2=OFF; Int.3=OFF
Int.4=OFF
Ajuste de los valores V1 y V2
El aparato sale de fábrica con ajustes nominales
predeterminados V1=V
MIN
, V2=V
MAX
Es posible regular los valores de V1 y V2 de la
siguiente manera:
- desconectar la alimentación eléctrica
- seleccionar con el
microinterruptor SW2 indicado en
la figura:
Int.1=OFF
Int.4=ON
- conectar la alimentación eléctrica. El motor se pone
automáticamente en la velocidad V1temp
- con el trimmer (ver la
figura) regular V1temp en el
valor deseado, entre V1nom
y la V2 memorizada – 100
ESPAÑOL
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL
SW 2 : SETUP
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL
SW 2 : SETUP
TRIMMER
LINEO 100 Q V0 ES - LINEO 200 V0 ES
LINEO 250 V0 ES, LINEO 315 V0 ES
ON
1
2
3
4
O
FF
O
N
1
2
3
4
O
F
F
ON
1
2
3
4
O
FF
