33
SUOMI
liitetään tulee olla voimassa
olevien lakien mukainen.
•Asennuksessa on käytettävä
kaikkinapaista katkaisinta, jonka
kosketusvälin leveys auki-
asennossa on vähintään 3 mm.
Se sallii täydellisen irtikytkennän
jos kyseessä on ylijännitteen III
asettama olosuhde.
•Sellaisilla moottoreilla varustetut
tuotteet joissa on valmius
yksivaihejohdotukseen (M)
vaativat kytkennän AINA 220-
240 V:n yksivaihelinjoihin (tai
vain 230 V linjaan jos tuote sen
sallii). Kaiken tyyppiset
muutokset merkitsevät tuotteen
peukalointia ja saavat vastaavan
takuun raukeamaan.
Kanavatuulettimet ja
ikkuna/seinätuulettimet
Noudata tarkoituksenmukaisia
varotoimia estääksesi kaasun
takaisinvirtausta huoneeseen
hormista tai muista polttoaineita
käyttävistä laitteista.
Ikkuna/seinätuulettimet
Tuuletin on tarkoitettu
asennettavaksi ikkunoihin tai
ulkoseiniin.
Käsitoimisella lämpökytkimellä
varustetut laitteet
Lämpökytkimen tahattomasta
kytkeytymisestä syntyvän vaaran
välttämiseksi, tähän laitteeseen
ei saa syöttää virtaa ulkoisella
laitteella, kuten ajastin, tai sitä ei
saa kytkeä piiriin johon
syötetään säännöllisesti virtaa tai
joka kytketään säännöllisesti
pois päältä.
Tyypilliset käyttökohteet
Kuva 1-2;
Kun laite asennetaan alle 2,3 metrin korkeudelle
maasta ja mikäli imu- ja syöttökanavaan liitettyjen
p
utkien pituus edellyttää, suositeltavaa on asentaa
v
arusteet, joka estävät kosketuksen siipipyörään.
Asennus
K
uva. 3 ÷ 26;
K
uva.3: E= Ilmanvirtaussuunnan ilmaiseva kilpi; C=
i
mu; D= Puhallus.
Startkonfigurering
Asentajan on määritettävä laitteen toiminta
seuraavien ohjeiden mukaisesti.
Tuotteen mallin valinta:
ohjeet jäljempänä.
Tämä vaihe suoritetaan tehtaalla. Tässä oppaassa
esitetyistä ohjeista voi olla hyötyä, mikäli asetukset on
palautettava dip-kytkimen vahinkokäytön vuoksi.
Toimintatilan valinta
: ohjeet jäljempänä.
Laitteessa on kaksi toimintatilaa: kaksinopeuksinen
toiminta nopeuksilla V1 ja V2, jotka valitaan ulkoisella
kytkimellä, sekä säädettävän nopeuden toimintatila,
jossa nopeus säädetään ulkoisella potentiometrillä.
V1- ja V2-arvojen asettaminen
(mikäli laitetta
käytetään kaksinopeuksisessa toimintatilassa)
Tuotteen mallin valinta

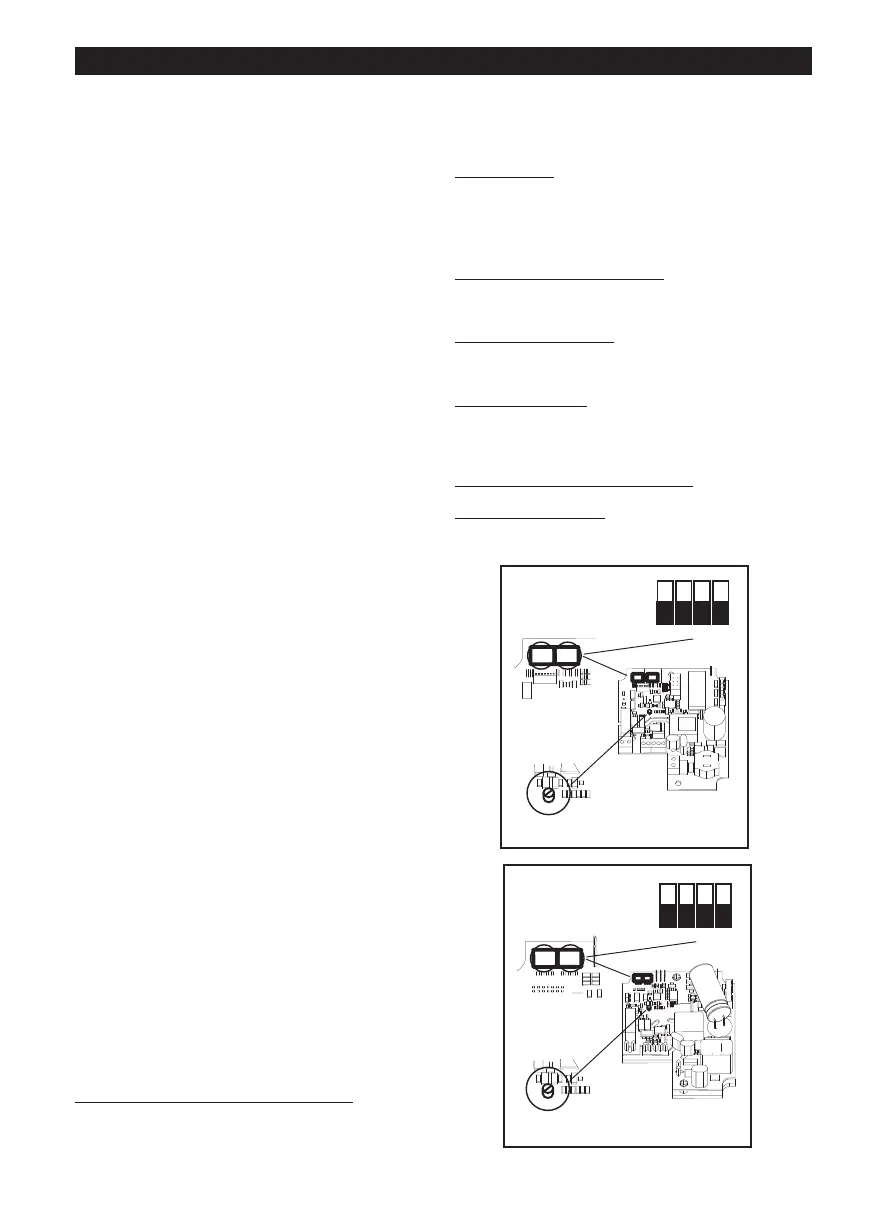

Malli valitaan säätämällä kuvassa esitettyä dip-
kytkintä 1 alla olevan taulukon ohjeiden mukaisesti
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL
SW 2 : SETUP
TRIMMER
LINEO 100 Q V0 ES - LINEO 200 V0 ES
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL
SW 2 : SETUP
LINEO 250 V0 ES, LINEO 315 V0 ES
