- Säädä V2temp-arvo potentiometrillä (katso kuva)
haluttuun arvoon tallennetun V1-arvon + 100Rpm ja
Vmax-arvon välille.
-
Aseta kytkin tilaan 1=OFF. Tällä on
k
aksi vaikutusta:
V2temp-arvo tallentuu uudeksi
V
2-arvoksi;
M
oottori säätyy automaattisesti nopeudelle
V1temp.
-
Katkaise virta laitteesta.
-
Lukitse V1 ja V2 arvot asettamalla
kytkin tilaan 4=OFF

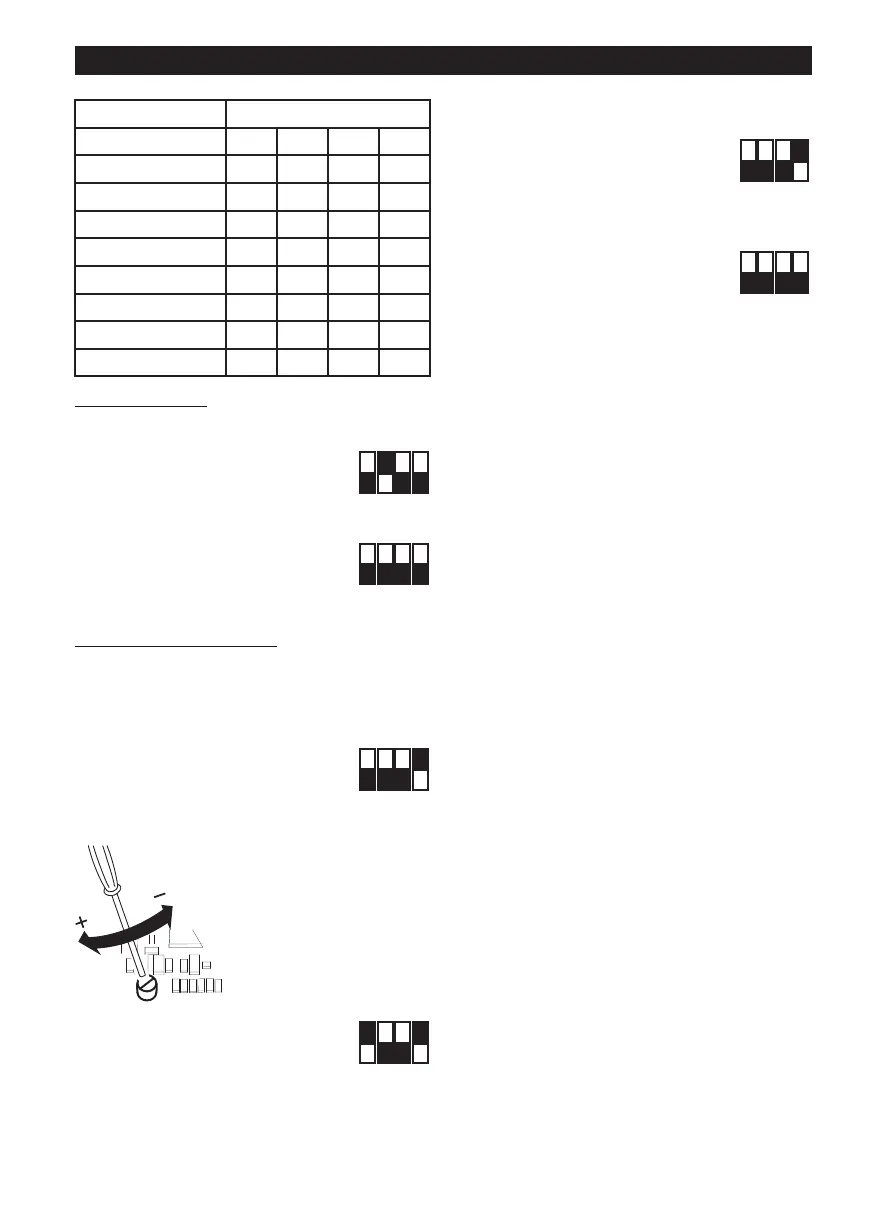

Toimintatilan valinta
Kaksinopeuksinen toimintatila:
Katkaise virta laitteesta.
Säädä kuvassa esitettyä dip-kytkintä
SW2:
kytkin 2=ON; kytkin 3=OFF
kytkin 4=OFF
Säädettävän nopeuden toimintatila:
Katkaise virta laitteesta.
Säädä kuvassa esitettyä dip-kytkintä
SW2:
kytkin 2=OFF; kytkin 3=OFF
kytkin 4=OFF
V1- ja V2-arvojen asettaminen
Laite toimitetaan tehtaalta määritettynä
oletusarvoisiin nimellisasetuksiin V1=V
MIN
,
V2=V
MAX
.
V1- ja V2-arvot voidaan säätää seuraavalla tavalla:
- Katkaise virta laitteesta.
- Säädä kuvassa esitettyä dip-
kytkintä SW2:
kytkin 1=OFF;
kytkin 4=ON;
- Kytke virta. Moottori säätyy automaattisesti
nopeudelle V1temp.
- Säädä V1temp-arvo
potentiometrillä (katso kuva)
haluttuun arvoon arvojen
V1nom ja tallennetun V2-
arvon - 100Rpm välille.
- Aseta kytkin tilaan 1=ON. Tällä on
kaksi vaikutusta:
V1temp-arvo tallentuu uudeksi
V1-a rvoksi.
Moottori säätyy automaattisesti
nopeudelle V2temp.
SUOMI
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
