42

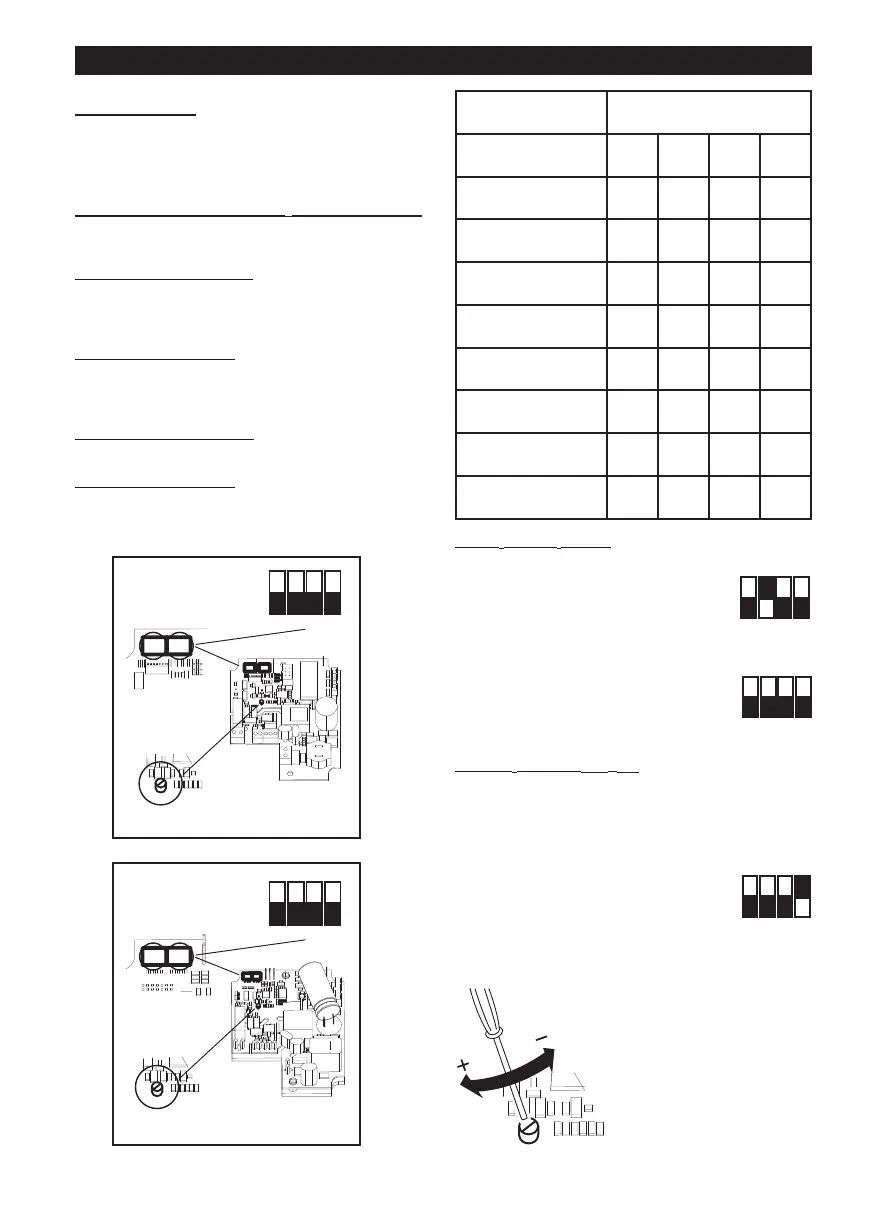

Выбор режима работы
Режим работы с двумя скоростями:
отключите электропитание
установите внутренние перемычки,
показанные на рисунке:
Int.2=ON; Int.3=OFF
Int.4=OFF
Режим работы с регулируемой скоростью:
отключите электропитание
установите внутренние перемычки,
показанные на рисунке:
Int.2=OFF; Int.3=OFF
Int.4=OFF
Задание
значений V1 и V2
Прибор отгружается с завода-изготовителя с
заданными по умолчанию номинальными
значениями V1=V
MIN
, V2=V
MAX
Значения V1 и V2 можно отрегулировать, действуя
следующим образом:
- отключите электропитание
- установите внутренние
перемычки, показанные на
рисунке:
Int.1=OFF
Int.4=ON
- подайте электропитание. При этом двигатель
автоматически установится на скорость V1temp
- с помощью потенциометра
(см. рисунок) отрегулируйте
V1temp на нужное
значение в пределах от
V1nom до сохраненного в
памяти значения V2 –
100Rpm
Model SW1
Int.1 Int.2 Int.3 Int.4
LINEO 100 Q V0 ES OFF OFF OFF OFF
LINEO 100 V0 ES OFF OFF OFF ON
LINEO 125 V0 ES OFF OFF ON OFF
LINEO 150 V0 ES OFF OFF ON ON
LINEO 160 V0 ES OFF ON OFF OFF
LINEO 200 V0 ES OFF ON OFF ON
LINEO 250 V0 ES OFF ON ON OFF
LINEO 315 V0 ES OFF ON ON ON
ON
1 2 3 4
OFF
DIPSWITCH
TRIMMER
12
SW 1 : MODEL
SW 2 : SETUP
LINEO 250 V0 ES, LINEO 315 V0 ES
Установка
Р
ис. 3÷26
Р
ис.3: E = Таблица направления воздушного
потока; C = Всасывание; D = Нагнетание;
Первоначальная настройка
У
становщик должен задать режим работы прибора,
с
ледуя приведенным ниже указаниям.
выбор
модели изделия: см. ниже. Этот этап
выполняется на заводе-изготовителе;
приведенные в настоящем руководстве указания
могут быть полезными только в случае случайного
изменения установки внутренних перемычек.
выбор
режима работы: см. ниже. Предусмотрены
два режима: с двумя скоростями V1 и V2,
выбираемыми с при помощи внешнего
переключателя; исрегулируемой - при помощи
внешнего потенциометра - скоростью.
задание
значений V1 и V2 (в случае режима работы
с двумя скоростями)
Выбор модели изделия
Выбор модели производится путем установки
внутренних перемычек, показанных на рисунке, в
соответствии с приведенной ниже таблицей.
РУССКИЙ
ON
1 2 3 4
OFF
DIPSWITCH
12
SW 1 : MODEL
SW 2 : SETUP
TRIMMER
LINEO 100 Q V0 ES - LINEO 200 V0 ES
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
ON
1 2 3 4
OFF
