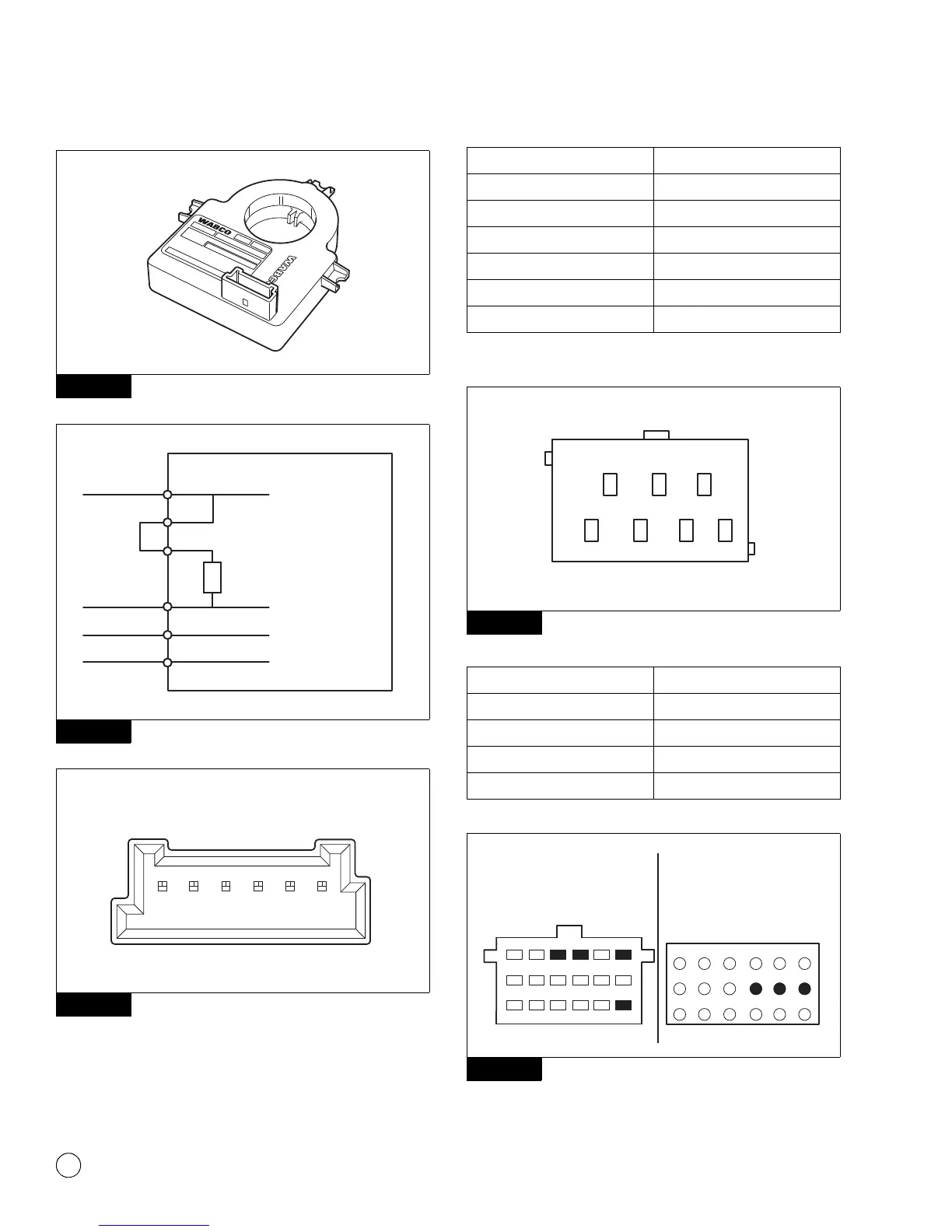

3 Diagnostics, Troubleshooting and Testing
36
WABCO Maintenance Manual MM-0112 (Revised 07-18)
Figure 3.39
Figure 3.40
Figure 3.41
NOTE: Do not load test across power and ground at the SAS.
Figure 3.42
Figure 3.43
Figure 3.39
Figure 3.40
Figure 3.41
4010631a
4
CAN-HIGH
180 OHM
CAN-LOW
+U-BATT
GND
3
2
1
5
6
STEERING ANGLE SENSOR
4007216a
STEERING ANGLE SENSOR CONNECTOR
123456
Pin Circuit
1CAN-Low
2 Terminating Resistor
3CAN-High
4CAN-High
5Power
6 Ground
Figure 3.42
Pin Circuit
1 Ground
2Power
3CAN-High
4CAN-Low
Figure 3.43
4011908a
BENDIX STEERING ANGLE SENSOR CONNECTOR
1
4 567
23
LOOKING INTO WIRE HARNESS CONNECTOR
4007215a
CAB MOUNT ECU:
LOOKING INTO WIRE
HARNESS CONNECTOR
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
X4
FRAME MOUNT ECU
WITH ESC:
LOOKING INTO WIRE
HARNESS CONNECTOR
12
3456
71012 911 8
131618 1517 14
X2-GREEN
