WABECO BF1243 - Zeichnung und Legende B1200

6
3. Bohrständer B1200 | B1230

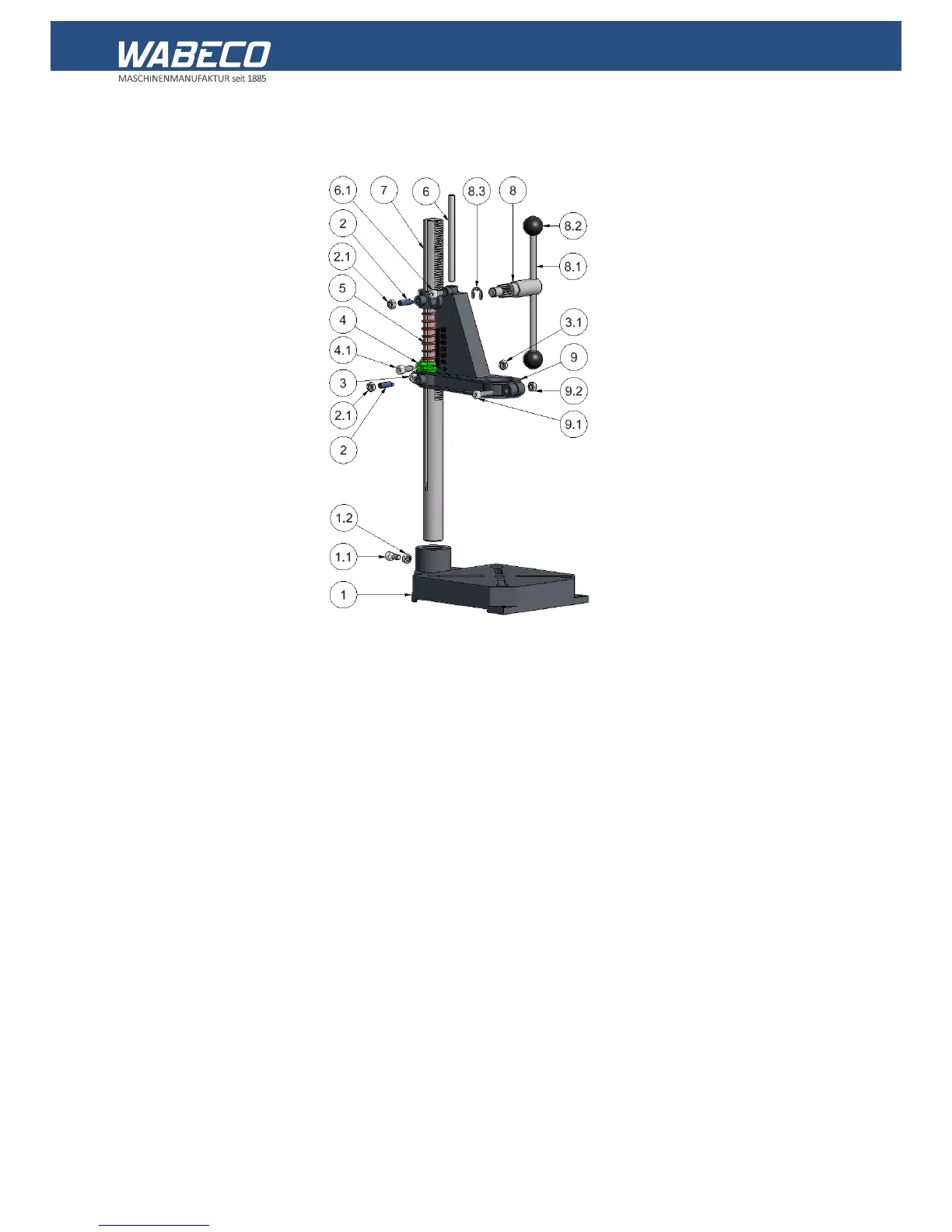

3.7 Zeichnung und Legende B1200
Teile-Nr. Stück Bestell-Nr. Bezeichnung
1 1 51006831-0006 Bodenplatte
1.1 1 16191200008016 Klemmschraube
1.2 1 16143900008000 Mutter
2 2 51508591 Gewindestift mit Exzenter
2.1 2 16193400008000 Mutter
3 1 16191200008020 Klemmschraube
3.1 1 16198500008000 Mutter
4 1 51006831-0005 Feststellring
4.1 1 51508590 Feststellschraube
5 1 51502030 Rückholfeder
6 1 51004010-0002 Tiefenanschlag
6.1 1 16191200008016 Feststellschraube
7 1 51004030-0001 Stahl Säule
8 1 51004025-0002 Vorschubwelle
8.1 1 51004010-0003 Vorschubhebel
8.2 2 51508311 Kugel
8.3 1 16067990012000 Sicherungsscheibe
9 1 51006831-0004 Maschinenträger
9.1 1 16191200008030 Klemmschraube
9.2 1 16198500008000 Mutter
