4. Bohrständer Fräsständer BF1240 | BF1242 | BF1243 | BF1244
4.1 Ausführungen
Bohrständer Fräsständer BF1240
Massive Stahl Säule 500 mm, Sechskant Stahl Ausleger 350 mm
Nr. 24400 ohne Rundtisch
Nr. 24404 mit Rundtisch Ø 180 mm
Bohrständer Fräsständer BF1242
Massive Stahl Säule 500 mm, Sechskant Stahl Ausleger 500 mm
Nr. 24401 ohne Rundtisch
Nr. 24408 mit Rundtisch Ø 180 mm
Bohrständer Fräsständer BF1243
Massive Stahl Säule 750 mm, Sechskant Stahl Ausleger 500 mm
Nr. 24500 ohne Rundtisch
Nr. 24504 mit Rundtisch Ø 180 mm
Bohrständer Fräsständer BF1244
Massive Stahl Säule 1000 mm, Sechskant Stahl Ausleger 500 mm
Nr. 24454 ohne Rundtisch
Nr. 24457 mit Rundtisch Ø 180 mm
4.2 Montage

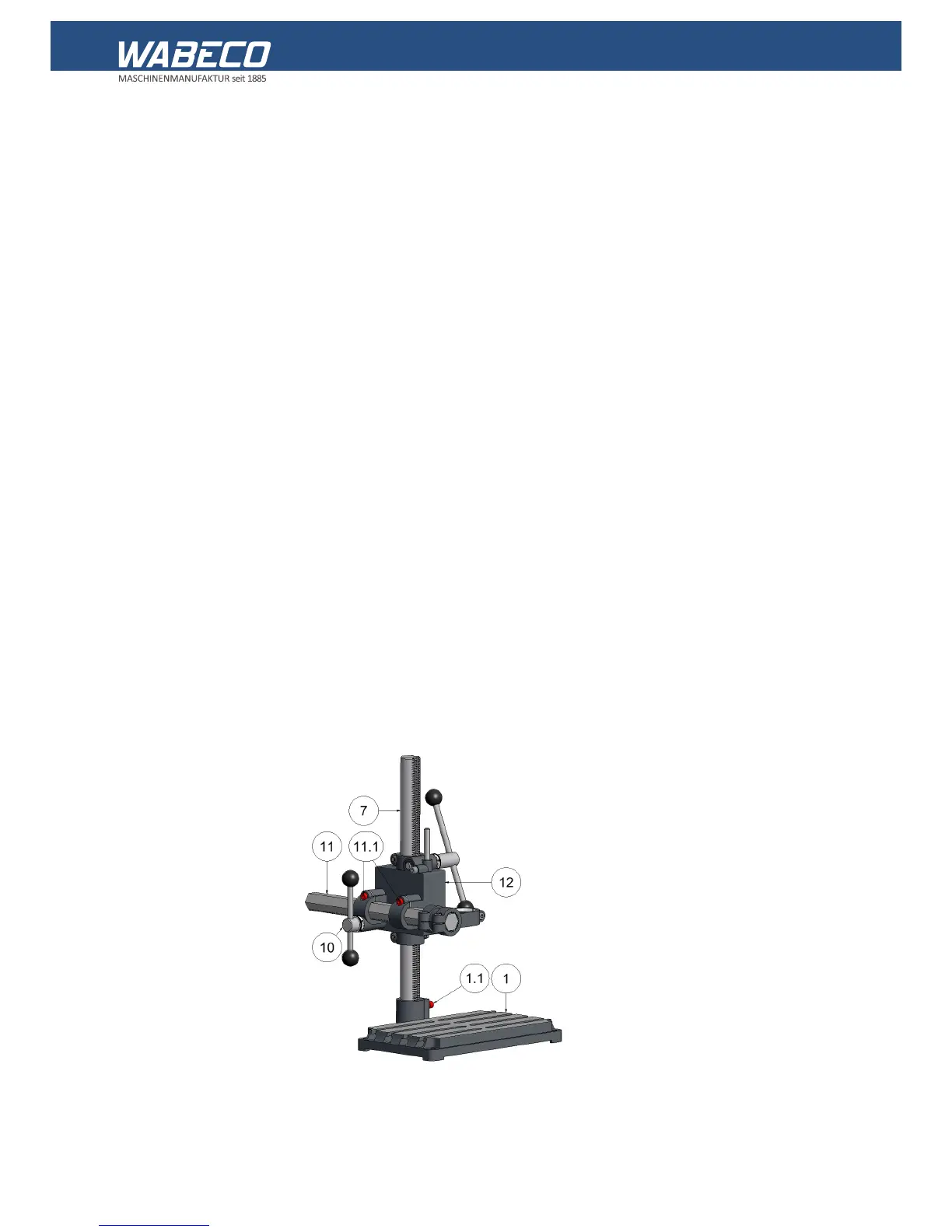

1. Stahl Säule (7) in die Aufnahmebohrung der Bodenplatte (1) stecken.
2. Klemmschraube (1.1) anziehen.
3. Sechskant Stahl Ausleger (11) in die Sechskantbohrung des Führungsgehäuses (12) einführen, so dass die Verzah-
nung des Sechskant Stahl Auslegers (11) und der Vorschubwelle (10) zueinander passen.
4. Mit den Klemmschrauben (11.1) kann die Führung des Sechskant Stahl Auslegers spielfrei eingestellt bzw. geklemmt
werden.
5. Damit ist der Bohrständer Fräsständer komplett montiert und betriebsbereit.
6. Bohrständer Fräsständer auf einer festen und absolut geraden Unterlage mit 4 Schrauben befestigen.
4.3 Schmierung
Vor jedem Gebrauch etwas handelsübliches Schmieröl an die Stahl Säule, den Sechskant Stahl Ausleger, sowie an die
Drehpunkte der Vorschubwellen geben. Hierbei muss das Führungsgehäuse, sowie der Sechskant Stahl Ausleger des
Bohrständer Fräsständers hin- und her bewegt werden.
