3. Bohrständer B1200 | B1230

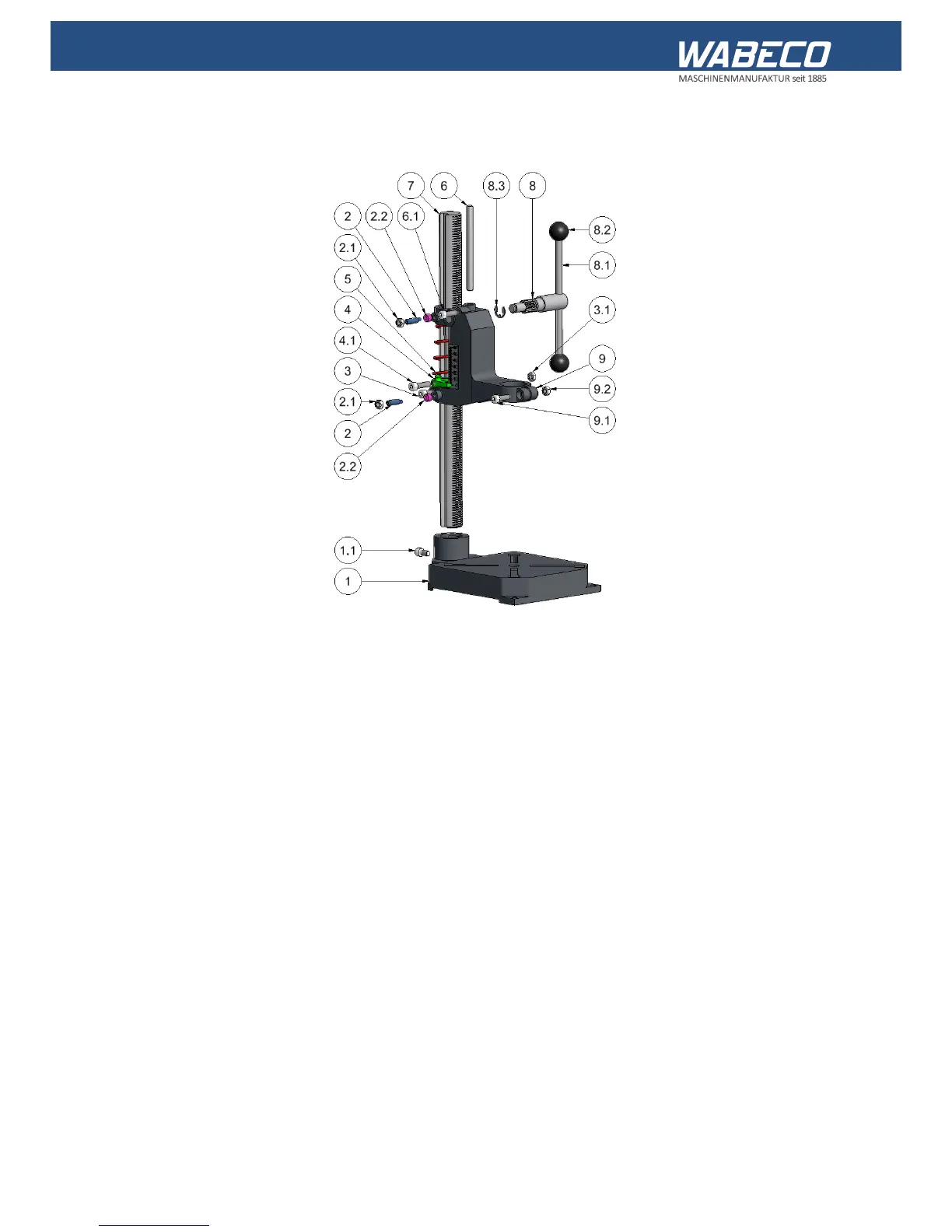

3.8 Zeichnung und Legende B1230
Teile-Nr. Stück Bestell-Nr. Bezeichnung
1 1 51006831-0003 Bodenplatte
1.1 1 16191200008016 Klemmschraube
2 2 51508591 Gewindestift mit Exzenter
2.1 2 16193400008000 Mutter
2.2 2 51508019 Führungsrolle
3 1 16191200008025 Klemmschraube
3.1 1 16198500008000 Mutter
4 1 51006831-0002 Feststellring
4.1 1 16191200008030 Feststellschraube
5 1 51502028 Rückholfeder
6 1 51004010-0002 Tiefenanschlag
6.1 1 16191200008025 Feststellschraube
7 1 51004035-0002 Stahl Säule
8 1 51004025-0001 Vorschubwelle
8.1 1 51004010-0003 Vorschubhebel
8.2 2 51508311 Kugel
8.3 1 16067990012000 Sicherungsscheibe
9 1 51006831-0001 Maschinenträger
9.1 1 16191200008025 Klemmschraube
9.2 1 16198500008000 Mutter
