Ajustage de la garniture d’étanchéité
L’embout vissé (pos. 24) comporte un perçage. Si
le produit sort à cet endroit, il y a lieu d’ajuster la
garniture d’étanchéité.

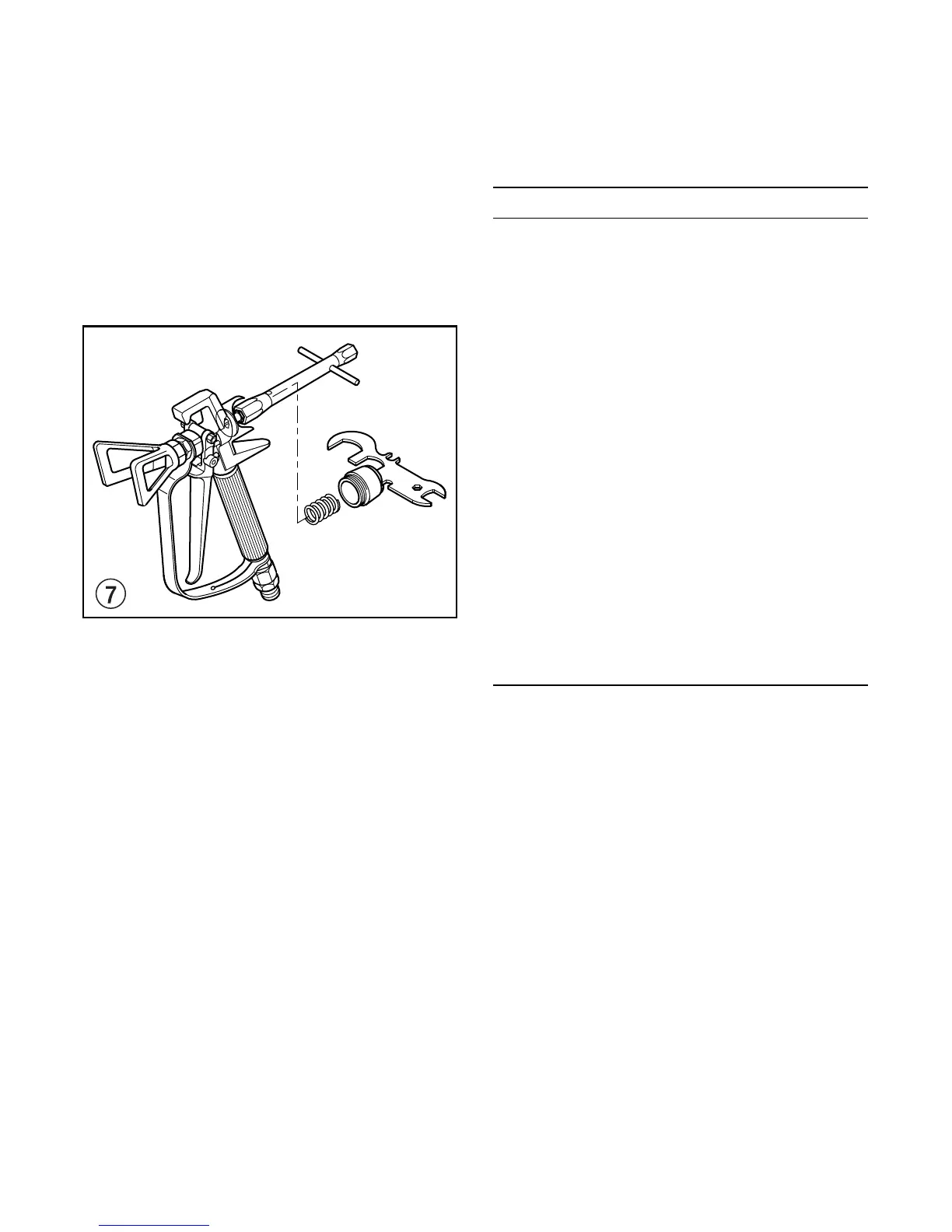

Dévisser l’embout avec la clé du pistolet et retirer
le ressort.
Avec une clé à pipe 10 mm, tourner la plaque de
pression d’un quart de tour à droite.
Remettre le ressort en place et visser l’embout en
butée.
12. Liste des pièces de rechange
pistolet Airless G 15
(Eclaté des pièces de rechange, voir page 51).
Si la fuite persiste, prière de vous adresser à votre
S.A.V. WAGNER.
Note
Un pistolet Airless défectueux ne doit pas être uti-
lisé. L’entretien des pistolets Airless WAGNER doit
toujours être confié au personnel qualifié et agréé.
1
2
3
4
5
6
7
9
10
12
13
14
16
17
18
19
21
23
24
25
0335 209
–––––––
0043 052*
0347 200*
0347 308
0347 300
0043 411
0347 312
0347 701*
0335 704
0347 335
0335 301
0043 303*
–––––––
0257 312
0347 306
0347 708
0347 709
0347 703
9910 403
0347 310
0149 395
0347 707*
Ecrou de buse avec protection
Buse (voir liste des buses)
Joint
Siége de pointeau
Etrier de protection
Corps
Goupille cylindrique (2)
Plaque signalétique
Unité de soupape
Plaque de pression
Ressort de pression
Embout vissé
Joint de la poignée
Tamis de crosse (voir le tableau)
Ressort de pression
Poignée
Raccord tournant M 16 x 1,5
Raccord tournant
NPSM 1/4 inch – 18
Gâchette
Ecrou borgne bas M4 (2)
Goupille
Clé de pistolet
Nécessaire d’entretien
Pos. No réf. Désignation
