Mærkning X: En eventuel elektrostatisk opladning
af sprøjtepistolen skal ledes til den jordede høj-
trykspumpe via højtryksslangen, som i henhold til
forskrifterne er elektrisk ledende.
Belastninger med slag og arbejde med værktøj på
apparatet i den eksplosionsfarlige atmosfære skal
forhindres for at undgå mekaniske gnister.
4. Tekniske data
G 15
Max. driftsovertryk 530 bar (53 MPa)
Gevind materialeindgang M16 x 1,5 eller
NPSM 1/4
Gevind materialeudgang 11/16 - 16 UN/2A
De materialeførende specialstål,
dele er fremstillet af aluminium, Teflon,
hårdmetal
Tilladt omgivende temperatur + 5° C til + 40° C
Coatingmaterialets max.
temperatur 43° C
Max. lydtryk 85 dB (A)*
Vægt 600 g
* Målested: 0,5 m afstand fra behandlingsfladen,
0,5 m bagved sprøjtepistolen, sprøjtetryk 120
bar, dysestørrelse: 0,53 mm/021.
5. Airless-Sprøjtepistolens
tilslutning til Airless-Højtryk-
pumpen
• Pas på at Airless-Højtrykpumpens tryk er fjernet
og at pumpen er afbrudt.
• Airless-Sprøjtepistolen sikres – sikringsarmen
(2, ill. 1) peger bagud (retning pistolhus).
• Airless-Sprøjtepistol tilsluttes korrekt materia-
leslange og Airless-Højtrykpumpe.
• Standarddyse monteres, se næste afsnit. Andre
dyser (f.eks. justerbare) skal monteres iflg. pro-
ducentens anvisninger.
6. Montage og justering af
standarddyse

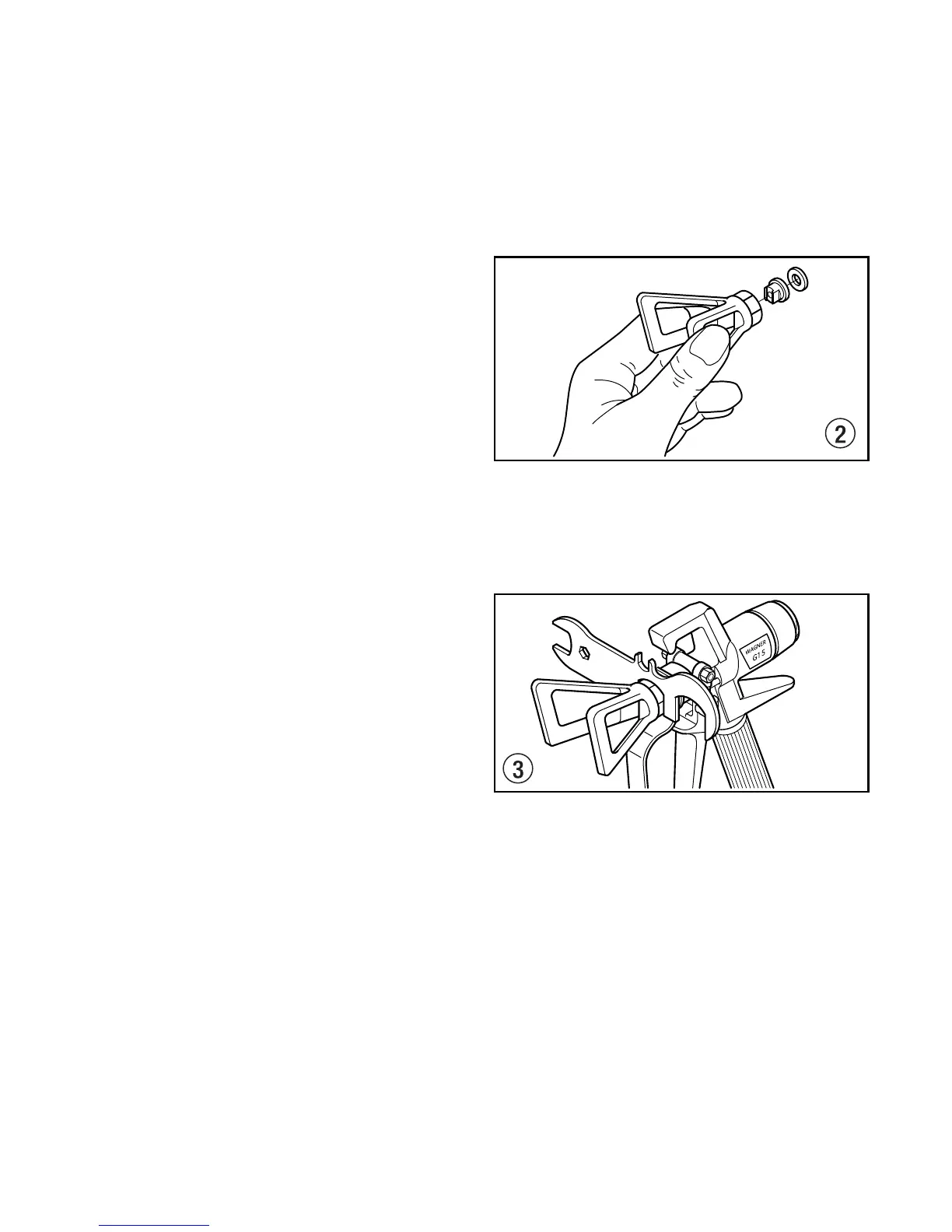

• Standarddysen indsættes med nøglefladen pa-
rallel til fingerbeskyttelsens vinger i omløbermø-
trikken.
• Pakning lægges i omløbermøtrikken.
• Omløbermøtrikken skrues i Airless-Sprøjtpisto-
len, strammes endnu ikke.
• Sprøjetstråle-fingerbeskyttelsen drejes efter
ønske i lodret eller vandret sprøjtestrålestilling.
Omløbermøtrikken strammes nu til.
