4. Tekniska data
G 15
Max. arbetsövertryck 530 bar (53 MPa)
Gänga, färginklopp M16 x 1,5 eller
NPSM 1/4
Gänga, färgutlopp 11/16 - 16 UN/2A
Material, färgmatande specialstål,
komponenter aluminium, teflon
hårdmetall
Tillåten omgivnings-
temperatur: + 5°C till + 40°C
Max temperatur på
sprutmaterialet 43° C
Max ljudtrycksnivå 85 dB (A)*
Vikt 600 g
* Mätställe: 0,5 m avstånd till sprutytan, 0,5 m ba-
kom sprutpistolen, spruttryck 120 bar, munstyk-
kets storlek 0,53 mm/021.
5. Anslutning av airless sprutpi-
stol till airless högtryckspump
• Kontrollera att högtryckspumpen är trycklös och
frånkopplad från strömmen.
• Säkra sprutpistolen – ställ säkringsknappen
(2, fig. 1) vågrätt bakåt (mot pistolhuset).
• Anslut sprutpistolen till lämplig färgslang som
anslutes till högtryckspumpen.
• Montera standardmunstycket, se nästa avsnitt.
För montering av andra munstycken (t.ex. ju-
sterbara) gäller tillverkarens anvisningar.

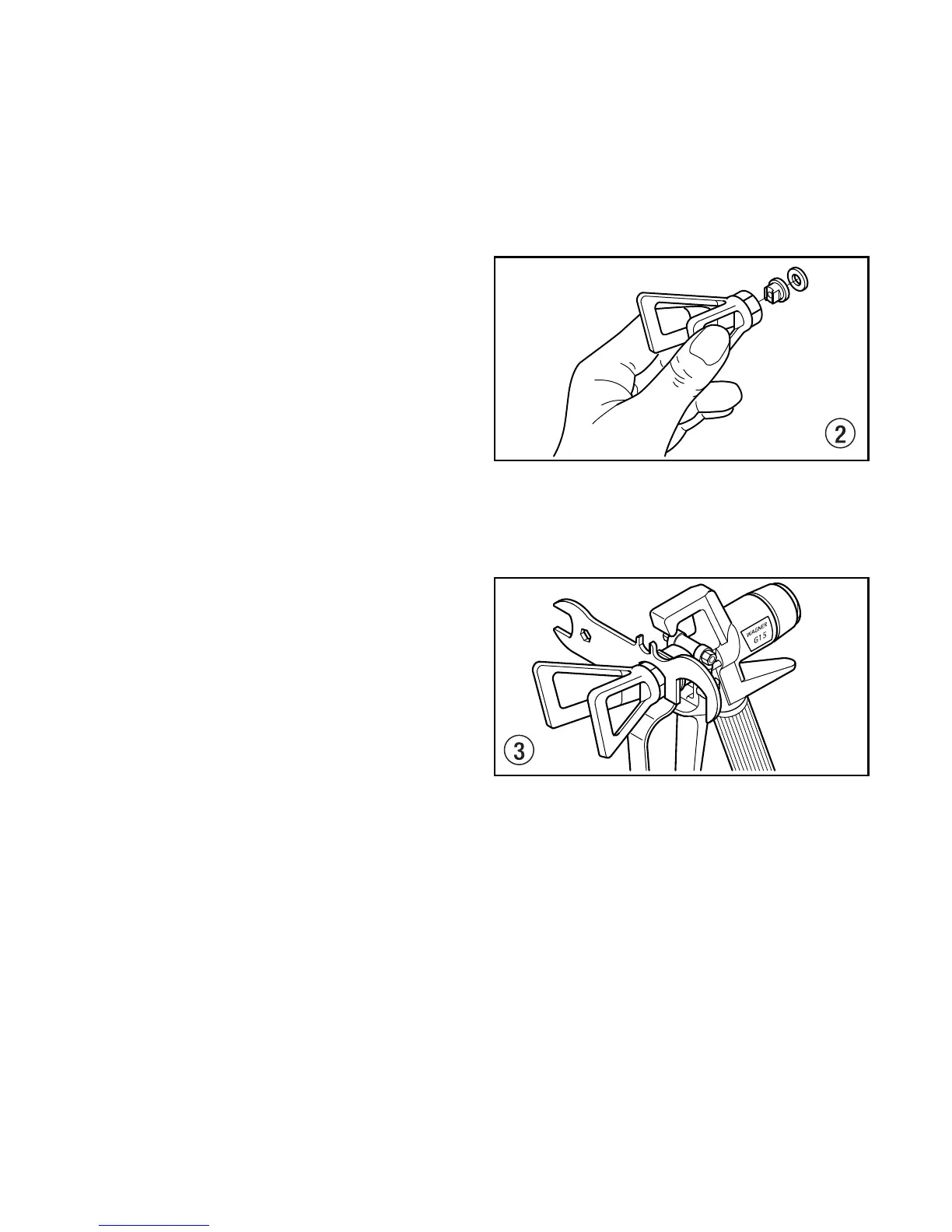

6. Montering och inställning av
standardmunstycken
• Sätt in munstycket i överfallsmuttern så att ny-
ckeltagen hamnar parallellt med "vingarna" på
munstycksskyddet.
• Lägg i en packning i överfallsmuttern.
• Skruva på överfallsmuttern på airless-pistolen,
men dra inte åt den ännu.
• Vrid munstycksskyddet i önskat läge, vertikalt
eller horisontalt. Dra åt överfallsmuttern.
