i
24
Regolazione del manicotto di tenuta
Nella vite di copertura è presente un foro. Se da
questo foro fuoriesce materiale di rivestimento,
si deve ripetere la regolazione del manicotto di
tenuta.

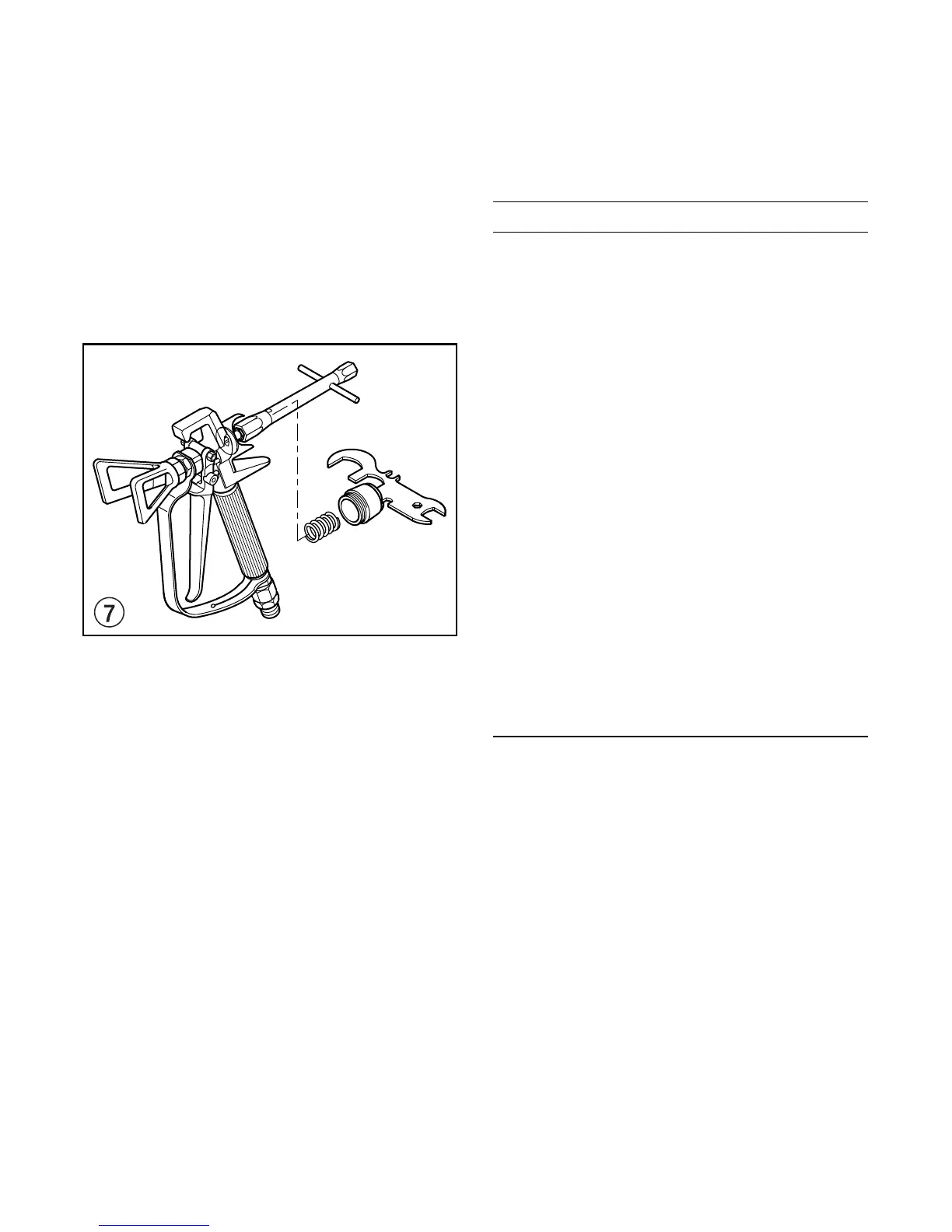

Svitare la vite di copertura con la chiave per aero-
grafo e rimuovere la molla a pressione.
Con una chiave a tubo da 10 mm, ruotare la pi-
astra di pressione di 1/4 di giro verso destra.
Inserire la molla a pressione e avvitare la vite di
copertura fino all’arresto.
12. Lista pezzi di ricambio aero-
grafo Airless G 15
(Illustrazione pezzi di ricambio, vedere
pagina 51).
Se questo intervento non elimina il difetto, occorre
rivolgersi ad un centro assistenza clienti WAGNER.
Nota
Non usare mai aerografi Airless difettosi. La manu-
tenzione degli aerografi Airless WAGNER difettosi
deve essere eseguita esclusivamente da persona-
le qualificato.
1
2
3
4
5
6
7
9
10
12
13
14
16
17
18
19
21
23
24
25
0335 209
–––––––
0043 052*
0347 200*
0347 308
0347 300
0043 411
0347 312
0347 701*
0335 704
0347 335
0335 301
0043 303*
–––––––
0257 312
0347 306
0347 708
0347 709
0347 703
9910 403
0347 310
0149 395
0347 707*
Protezione del getto di
spruzzatura
Ugello (vedi lista degli ugelli)
Guarnizione
Sede punteruolo
Staffa di protezione
Carcassa
Perno (2)
Targhetta
Unità valvola
Piastra di pressione
Molla a pressione
Vite di copertura
Guarnizione impugnatura
Filtro calcio aerografo
(vedi tabella)
Molla a pressione
Impugnatura
Raccordo articolato M 16 x 1,5
Raccordo articolato
NPSM 1/4 inch – 18
Grilleto
Dado esagonale cieco M4 (2)
Perno
Chiave per aerografo
Kit di servizio
Pos. Cod art. Descrizione
