Markering X: mogelijke elektrostatische oplading
van het spuitpistool moet via de volgens voor-
schrift geleidende hoge-drukslang naar de geaar-
de hoge-drukpomp worden afgevoerd.
Om mechanisch opgewekte vonken te voorkomen
dienen slagbelastingen en werkzaamheden met
gereedschappen aan het apparaat in de Ex-zone
te worden voorkomen.
4. Technische Daten
G 15
Max. bedrijfsoverdruk 530 bar (53 MPa)
Schroefdraad M16 x 1,5 of
materiaalingang NPSM 1/4
Schroefdraad
materiaaluitgang 11/16 - 16 UN/2A
Grondstof van de materiaal- edelstaal,
voerende bouwonderdelen aluminium, teflon,
hardmetaal
Toegestane omgevings-
temperatuur: + 5°C tot + 40°C
Max. temperatuur
van de applicatiestof 43° C
Max. geluidsdrukniveau 85 dB (A)*
Gewicht 600 g
* Meetplaats: 0,5 m afstand naar het te appliceren
oppervlak, 0,5 m achter het spuitpistool 120 bar,
spuitmond 0,53 mm/021.
5. Aansluiting van het Airless-
spuitpistool op de Airless-
hogedrukpomp
• Verzeker U ervan dat de Airless-hogedrukpomp
drukloos en uitgeschakeld is.
• Vergrendel het Airless-spuitpistool - veiligheids-
hendel (2, afb. 1) naar achter plaatsen (richting
pistoolhuis).
• Airless-spuitpistool op geschikte materiaalslang
en op Airless-hogedrukpomp aansluiten.
• Standaard-spuitmond monteren, zie volgende
paragraaf. Andere spuitmonden (b.v. verstel-ba-
re) alleen volgens fabrikantinstructies monteren.
6. Montage en instelling van
standaard-spuitmonden

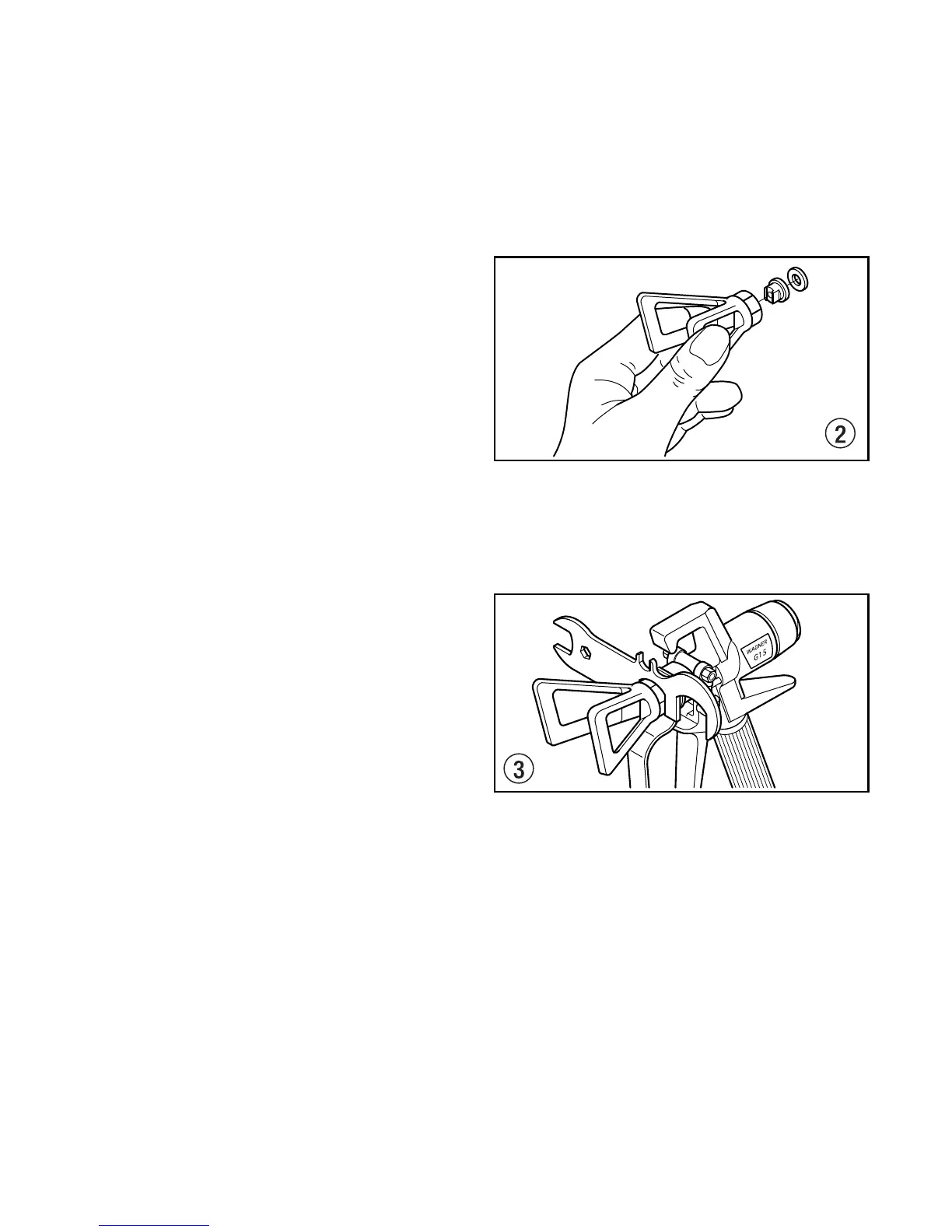

• Standaard-spuitmond met de sleutelvlakken pa-
rallel aan de vleugels van de aanraakbeveiliging
in de wartelmoer leggen.
• Dichting in de wartelmoer leggen.
• Wartelmoer op het Airless-spuitpistool schroe-
ven, nog niet vastdraaien.
• Aanraakbeveiliging tegen spuitstraal afhankelijk
van de wens in verticaal of horizontaal spuit-
straalniveau draaien. Wartelmoer vastdraaien.
