n
36
Bijstellen van de dichtingsmanchet
In de afdekschroef bevindt zich een boring. Als
daarlangs coatingmateriaal naar buiten kornt,
moet de dichtingsmanchet worden bijgesteld.

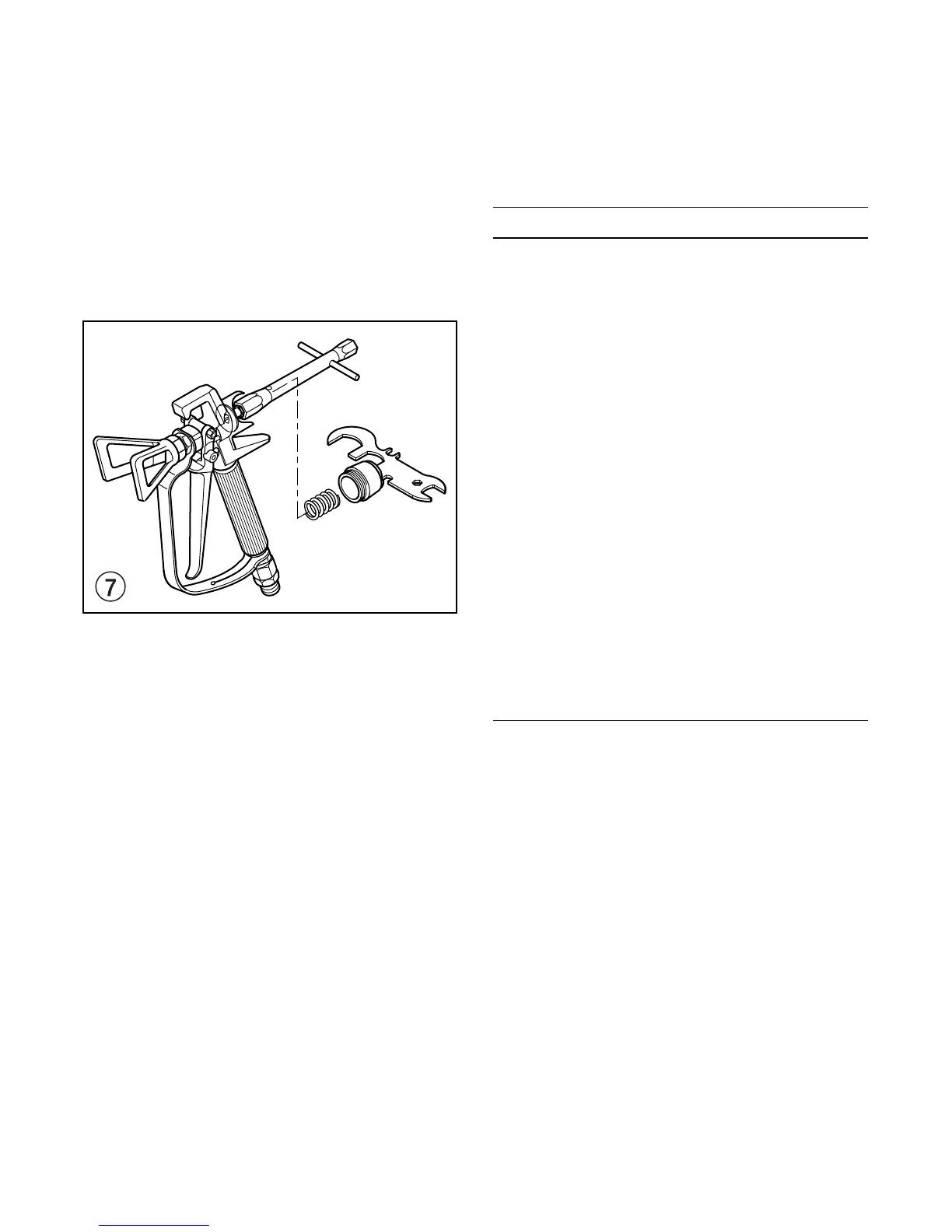

Schroef de afdekschroef er met de pistoolsleutel
af en verwijder de drukveer.
Met steeksleutel 10 mm de drukplaat een kwart
toer naar rechts draaien.
Breng de drukveer aan, draai de afdekschroef tot
aan de aanslag vast.
12. Lijst met reserve-onderdelen
Airless-spuitpistool G 15
(Afbeelding met reserve – onderdelen, zie
blzt. 51).
Als dit niet helpt, dan a.u.b. contact opnemen met
een WAGNER-servicestation.
Aanwijzing
Defecte Airless-spuitpistolen niet gebruiken.
WAGNER Airless-spuitpistolen alleen door geauto-
riseerde vakmensen laten onderhouden.
1
2
3
4
5
6
7
9
10
12
13
14
16
17
18
19
21
23
24
25
0335 209
–––––––
0043 052*
0347 200*
0347 308
0347 300
0043 411
0347 312
0347 701*
0335 704
0347 335
0335 301
0043 303*
–––––––
0257 312
0347 306
0347 708
0347 709
0347 703
9910 403
0347 310
0149 395
0347 707*
Wartelmoer me aanraak-
beveiliging
Spuitmond (zie spuitmond lijst)
Dichting
Tussenstuk
Beschermbeugel
Huis
Cilinderstift (2)
Typeplaatje
Klepeenheid
Drukplaat
Drukveer
Afdekschroef
Greepdichting
Insteekfilter (zie tabel)
Drukveer
Handgreep
Draaischarnier M 16 x 1,5
Draaischarnier
NPSM 1/4 inch – 18
Trekkerbeugel
Moer M4 (2)
Stift
Pistoolsleutel
Service-Set
Pos. Bestelnr. Benaming
