WAGNER G 15 - Page 6

d
6

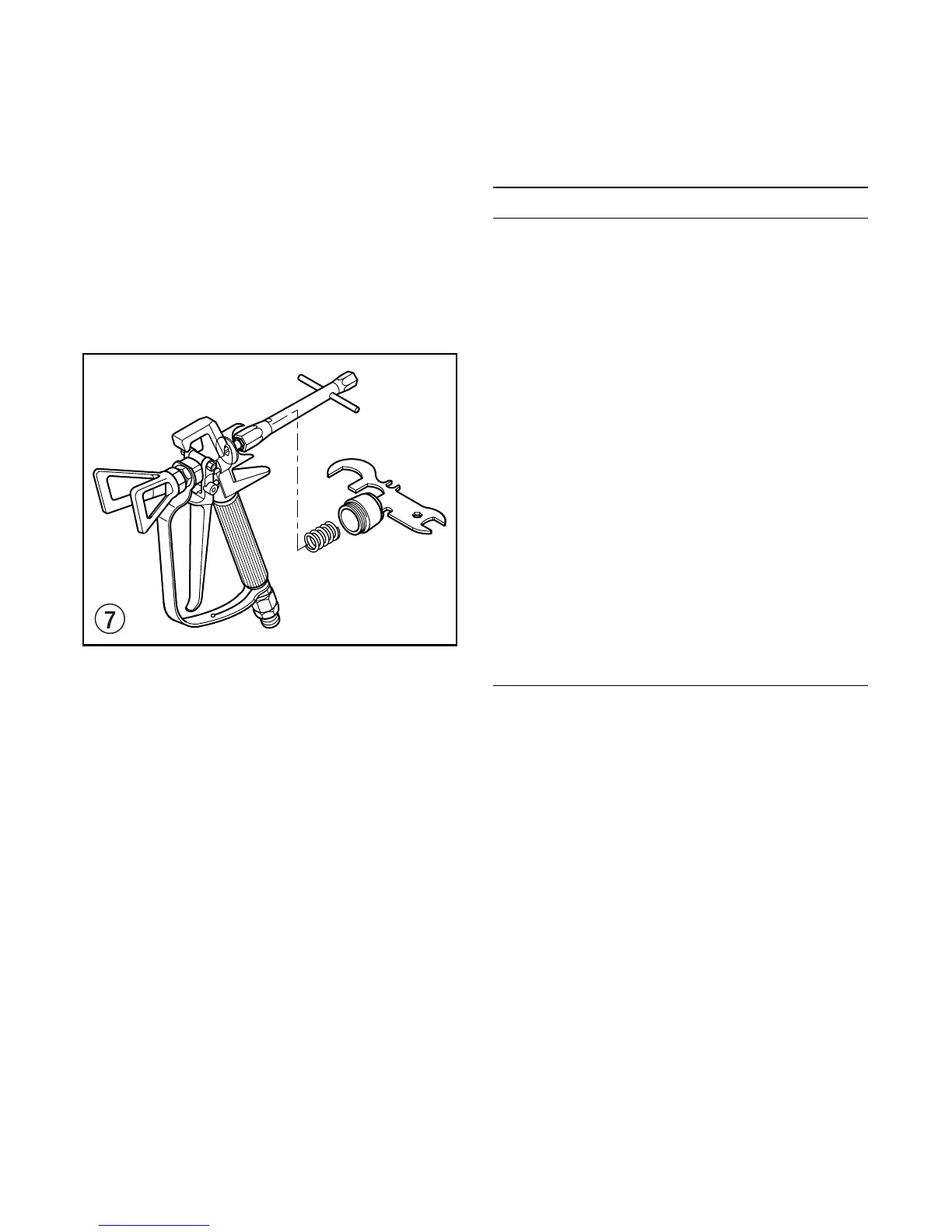

Nachstellen der Packung
In der Abdeckschraube befindet sich eine
Bohrung.
Tritt dort Beschichtungsstoff aus, ist die Packung
nachzustellen.
Abdeckschraube mit Pistolenschlüssel abschrau-
ben, Druckfeder entfernen.
Mit Steckschlüssel 10 mm Druckplatte eine
Viertelumdrehung nach rechts drehen.
Druckfeder einsetzen, Abdeckschraube bis auf
Anschlag schrauben.
12. Ersatzteilliste Airless-Spritz-
pistole G 15
(Ersatzteilbild, siehe Seite 51).
Bringt das keine Abhilfe, bitte an eine WAGNER
Servicestelle wenden.
Hinweis
Defekte Airless-Spritzpistolen nicht benutzen.
WAGNER Airless-Spritzpistolen nur von autorisier-
tem Fachpersonal warten lassen.
1
2
3
4
5
6
7
9
10
12
13
14
16
17
18
19
21
23
24
25
0335 209
–––––––
0043 052*
0347 200*
0347 308
0347 300
0043 411
0347 312
0347 701*
0335 704
0347 335
0335 301
0043 303*
–––––––
0257 312
0347 306
0347 708
0347 709
0347 703
9910 403
0347 310
0149 395
0347 707*
Überwurfmutter mit
Berührungsschutz
Düse (siehe Düsenliste)
Dichtung
Zwischenstück
Schutzbügel
Gehäuse
Zylinderstift (2)
Typenschild
Ventileinheit
Druckplatte
Druckfeder
Abdeckschraube
Griffdichtung
Einsteckfilter (siehe Tabelle)
Druckfeder
Griff
Drehgelenk M 16 x 1,5
Drehgelenk NPSM 1/4 inch-18
Abzugsbügel
Hutmutter M4 (2)
Bolzen
Pistolenschlüssel
Service-Set
Pos. Bestell-Nr. Benennung
