Walker Edison BTOF - AI-BTOF Model (1)

Step 18
(EN)
(FR)
(ESP)
(DE)

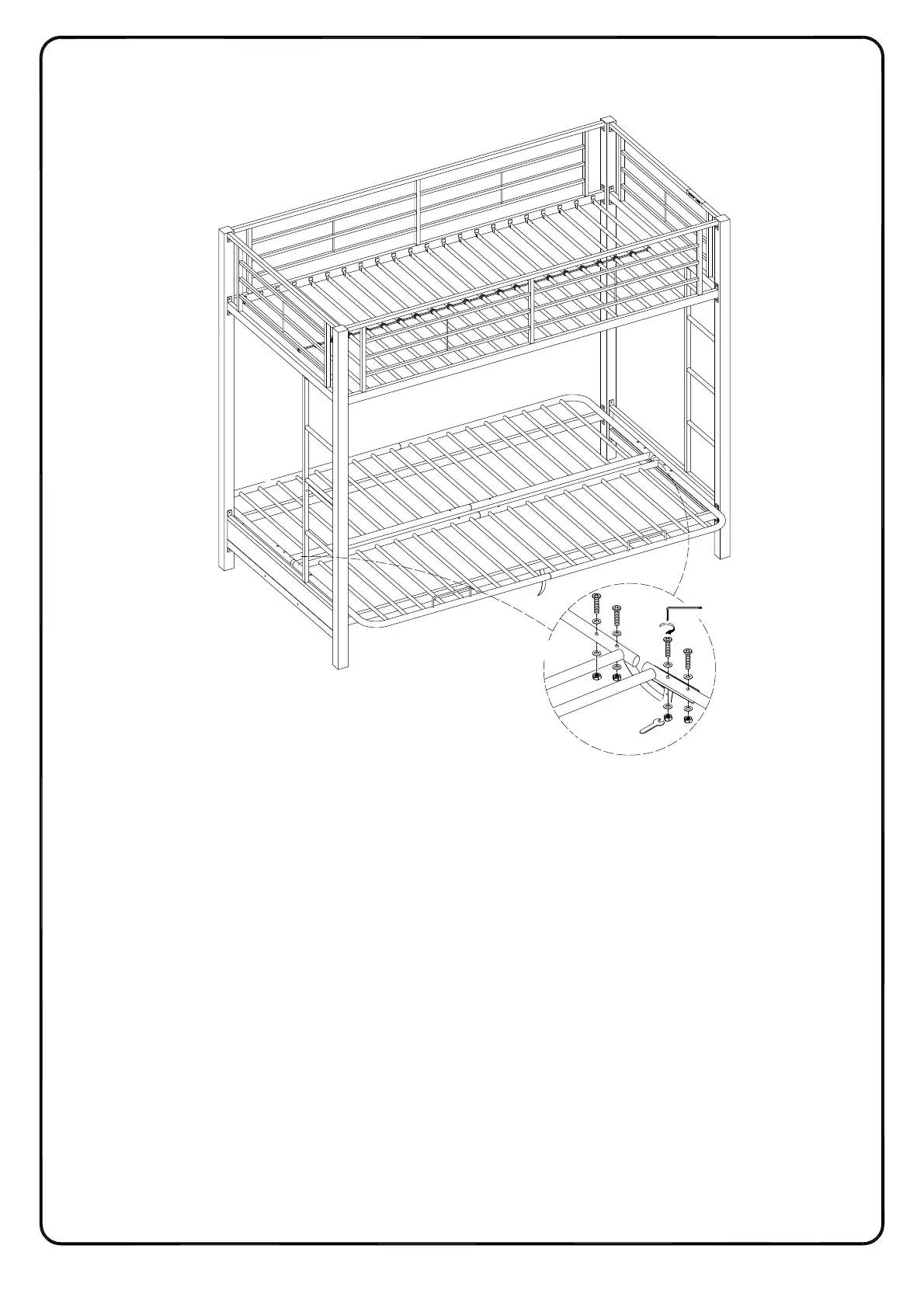

Attach the futon frames from the previous step to the futon adjustment mechanisms using large
bolts (12) with large washers (2) and nuts (11) with large washers (2). Using Hex key (14,15)
together, tighten large bolts (12) and nuts (11) firmly.
Fixez les cadres de futon de l'étape précédente aux mécanismes de réglage du futon en utilisant
les gros boulons (12) avec de grandes rondelles (2) et des écrous (11) avec de grandes rondelles
(2). Utilisez la clé hexagonale (14,15) ensemble, serrez fermement les gros boulons (12) et les
écrous (11).
Fije los marcos del futón del paso anterior a los mecanismos de ajuste del futón utilizando pernos
grandes (12) con arandelas grandes (2) y tuercas (11) con arandelas grandes (2). Con la llave
hexagonal (14,15), apriete firmemente los pernos grandes (12) y las tuercas (11).
Befestigen Sie die Futonrahmen aus dem vorherigen Schritt an die Futoneinstellmechanismen mit
großen Bolzen (12) mit großen Unterlegscheiben (2) und Muttern (11) mit großen
Unterlegscheiben (2). Ziehen Sie die großen Bolzen (12) und Muttern (11) durch den
Inbusschlüssel (14,15) fest an.
P.27
Copyright
©
2009 by Walker Edison Furniture Co., LLC. All rights reserved.
N
P
S
Q
2
2
11
12
15
14
N(S)
P(Q)
