22
ES
El par de apriete máximo para los conectores con tornillos es de 0,9Nm.
Utiliza siempre cables estándar que puedan transmitir la corriente configurada en el selector.

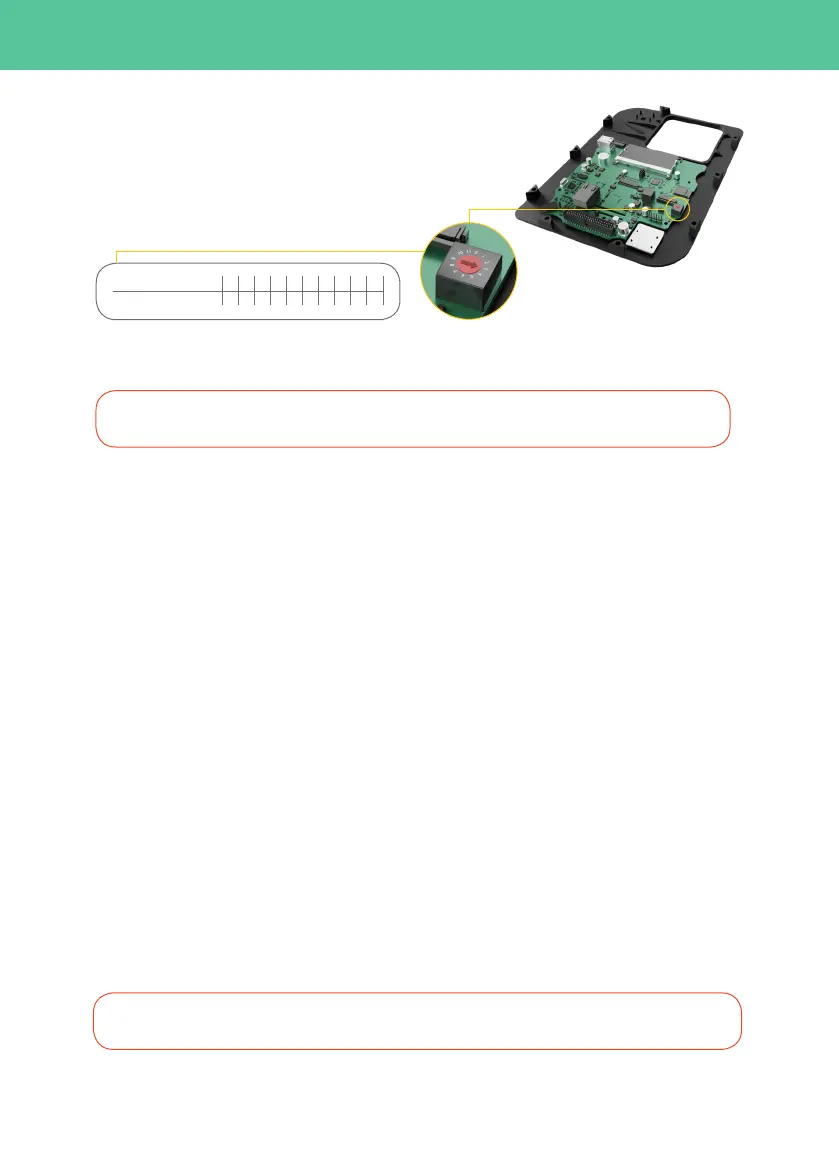

2. Selector de corriente (I-3)
Utiliza el selector para elegir la corriente máxima de
entrada del dispositivo. Las posiciones 0, 8 y 9 están
reservadas para la función Power Sharing Smart.
3. Conexión eléctrica
3-A. Conexión trasera
Paso 3-A.1: En la parte trasera de tu Wallbox, encontrarás una zona con una tapa más fina. Usa un cúter o
cualquier herramienta afilada para hacer una incisión para la entrada del cable.
Paso 3-A.2: Inserta de forma firme y delicada el cable de alimentación a través de la placa. La placa se ha
diseñado para permitir el paso de cables de entre 11 y 17mm, que son las medidas de grosor estándar de los
cables capaces de transmitir hasta 22kW.
Paso 3-A.3: Fija el cargador a la pared. Inserta los tornillos en las posiciones marcadas, comenzando en la parte
superior y siguiendo el sentido de las agujas del reloj (I-4.1). Comprueba que el Wallbox Copper esté firmemente
fijado a la pared.
Paso 3-A.4: asegúrate de haber completado correctamente los pasos anteriores.
3-B. Conexión inferior
Paso 3-B.1: Fija el cargador a la pared. Inserta los tornillos en las posiciones marcadas, comenzando en la parte
superior y siguiendo el sentido de las agujas del reloj (I-4.1). Comprueba que el Wallbox Copper esté firmemente
fijado a la pared.
Paso 3-B.2: Inserta los cables de alimentación a través del conector del cable (I-4.2, I-4.3).
Paso 3-B.3: Asegúrate de haber completado correctamente los pasos anteriores.
Conecta el cable neutro y el de toma de tierra al terminal según la configuración de alimentación (I-4.2, I-4.3).
Si tu Wallbox utiliza la toma trasera, sigue los pasos de la sección 3-A. De lo contrario, consulta la sección 3-B.
I-3: selector de corriente
CORRIENTE (A) R 13 326 16 R10 2520 R
0 3 71 4 82 65 9
POSICIÓN
