2. Tornillo
1. Tornillo
4. Tornillo
3. Tornillo
I-4.1
En caso de que el esquema de alimentación no incluya una conexión de neutro de voltaje inferior a 145V, sigue
los siguientes pasos de configuración:
Configuración bifásica (2P)
De izquierda a derecha:
L1 (cable de corriente)
N (cable de corriente)
Toma de tierra de protección
4. Conexión Ethernet (I-5)
El cargador se puede conectar a Internet mediante
un puerto Ethernet integrado en la tapa del módulo.
Paso 4.1: Inserta el cable Ethernet a través del
casquillo.
Paso 4.2: Conecta el cable al puerto Ethernet.
I-5: puerto Ethernet

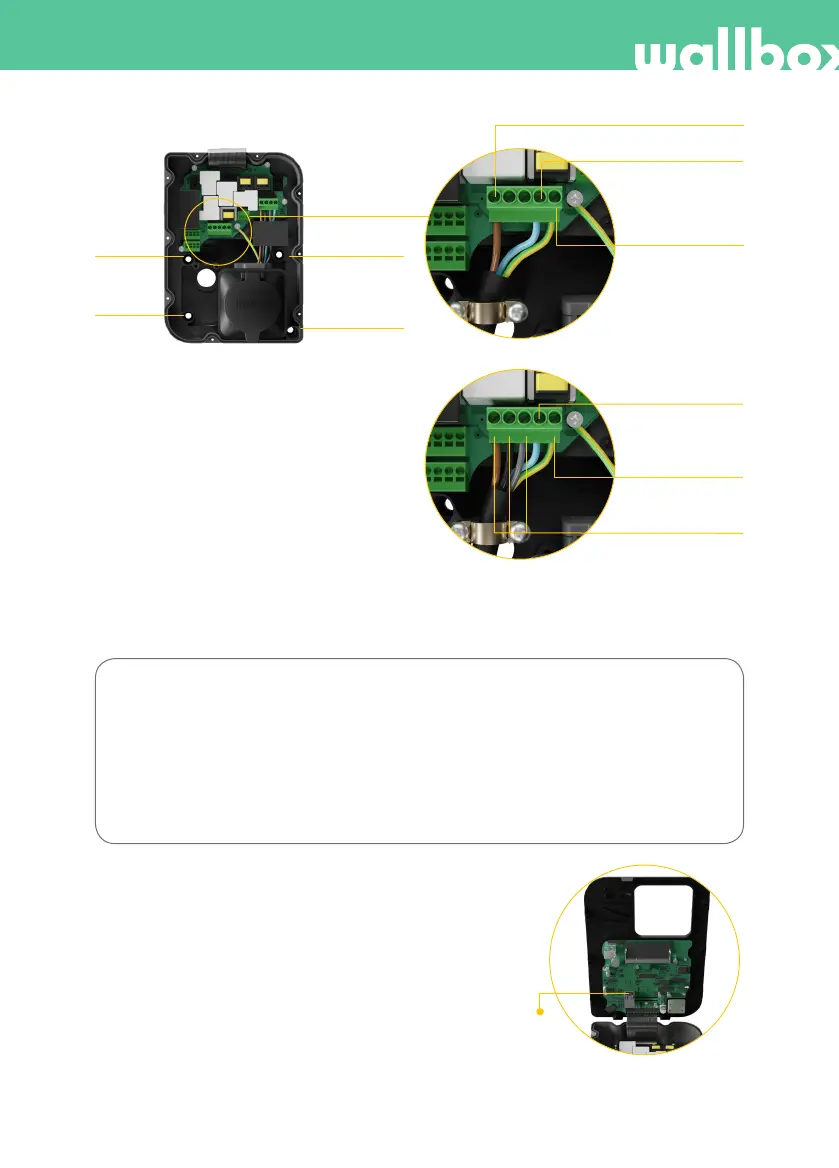

I-4.2: configuración
monofásica (1P)
L1 (cable de corriente)
N (cable neutro)
N (cable neutro)
Toma de tierra de
protección
Toma de tierra de
protección
L1, L2, L3
(cables de corriente)
I-4.3: configuración trifásica (3P)
Los colores mostrados no están sujetos a las normas
internacionales. Comprueba siempre que estén bien
conectados. En caso de que el sistema de toma de
tierra sea IT, sigue los pasos de configuración en 6.
Sección Configuración de la red IT.
