34
DE
Das maximale Drehmoment für die Steckverbinder mit Schrauben beträgt 0,9 Nm.
Verwenden Sie immer Standardkabel, die den im Stromwahlschalter eingestellten Strom führen
können.

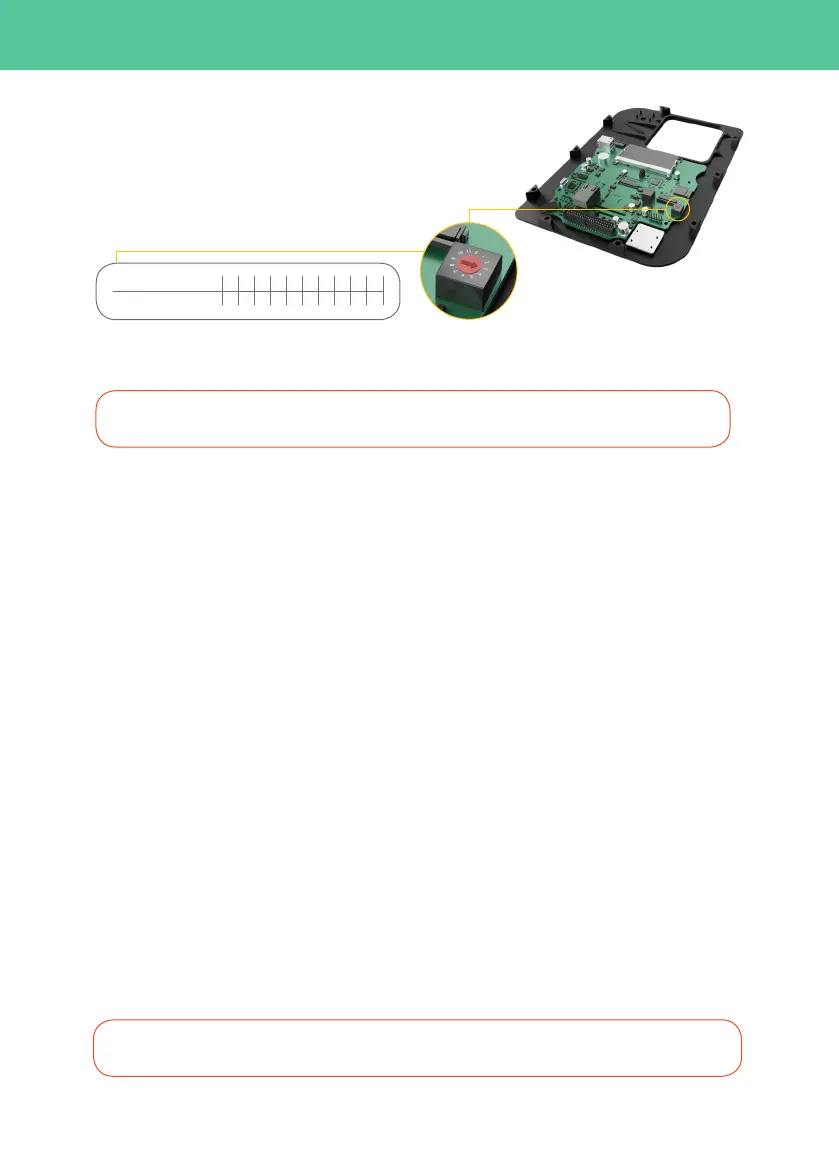

2. Stromwahlschalter (I-3)
Wählen Sie mit dem Wahlschalter den maximalen
Eingangsstrom des Gerätes. Die Positionen 0, 8 und 9
sind für die Power-Sharing-Smart-Funktion reserviert.
3. Stromanschluss
3-A. Stromanschluss an der Rückseite
Schritt 3-A.1: Auf der Rückseite der Wallbox befindet sich ein Bereich mit einer dünneren Wand. Verwenden
Sie einen Cutter oder ein scharfes Werkzeug und machen Sie dort einen Schnitt für die Einführung des Kabels.
Schritt 3-A.2: Führen Sie das Netzkabel vorsichtig und fest durch die Platine ein. Die Platine wurde so
konstruiert, dass Kabel mit einem Durchmesser von 11 bis 17 mm hindurchgeführt werden können. Das ist der
Standard für Kabel, die bis zu 22 kW leiten können.
Schritt 3-A.3: Befestigen Sie die Ladestation an der Wand. Setzen Sie die Schrauben in die markierten Stellen
ein. Beginnen Sie oben und machen Sie dann weiter im Uhrzeigersinn (I-4.1). Überprüfen Sie, ob die Wallbox
Copper Ladestation fest an der Wand befestigt ist.
Schritt 3-A.4: Stellen Sie sicher, dass die vorherigen Schritte korrekt durchgeführt wurden.
3-B. Stromanschluss an der Unterseite
Schritt 3-B.1: Befestigen Sie die Ladestation an der Wand. Setzen Sie die Schrauben in die markierten Stellen
ein. Beginnen Sie oben und machen Sie dann weiter im Uhrzeigersinn (I-4.1). Überprüfen Sie, ob die Wallbox
Copper Ladestation fest an der Wand befestigt ist.
Schritt 3-B.2: Führen Sie die Stromversorgungskabel durch den Kabelstecker (I-4.2, I-4.3).
Schritt 3-B.3: Stellen Sie sicher, dass die vorherigen Schritte korrekt durchgeführt wurden.
Schließen Sie die Neutral- und Erdungsleiter entsprechend der Versorgungskonfiguration (I-4.2, I-4.3) an die
Klemme an.
Falls die Wallbox-Ladestation den Eingang an der Rückseite hat, befolgen Sie die Schritte in Abschnitt 3-A;
andernfalls gehen Sie weiter zu Abschnitt 3-B.
I-3: Stromwahlschalter
STROMSTÄRKE (A) R 13 326 16 R10 2520 R
0 3 71 4 82 65 9
POSITION
