Die abgebildeten Farben unterliegen nicht
den internationalen Normen. Überprüfen Sie
immer den korrekten Anschluss. Für den Fall,
dass das Erdungssystem IT ist, befolgen Sie die
Konfigurationsschritte unter 6. Konfiguration des
IT-Netzbereichs.
2. Schraube
1. Schraube
4. Schraube
3. Schraube

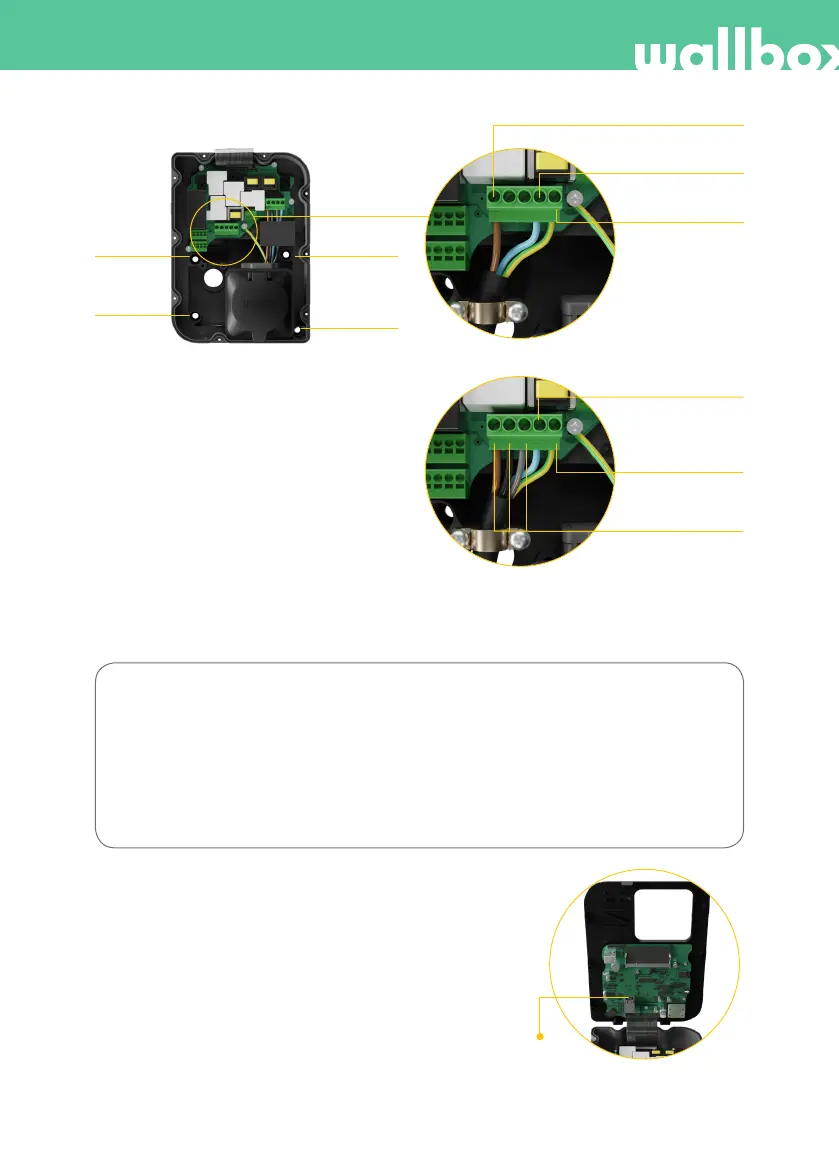

I-4.1
Falls das Versorgungssystem keinen Neutralleiteranschluss mit einer Spannung von weniger als 145 V enthält,
befolgen Sie die folgenden Konfigurationsschritte:
Zweiphasiger Anschluss (2P)
Von links nach rechts:
L1 (Außenleiter)
N (Außenleiter)
Schutzleiter
4. Ethernet-Anschluss (I-5)
Die Ladestation kann über einen integrierten
Ethernet-Port an der Modulabdeckung mit dem
Internet verbunden werden.
Schritt 4.1: Führen Sie das Ethernetkabel durch die
Buchse.
Schritt 4.2: Schließen Sie das Kabel an den
Ethernet-Port an.
I-5: Ethernet-Port
I-4.3: Dreiphasiger Anschluss (3P)
I-4.2: Einphasiger Anschluss (1P)
L1 (Außenleiter)
N (Neutralleiter)
N (Neutralleiter)
Schutzleiter
Schutzleiter
L1, L2, L3
(Außenleiter)
